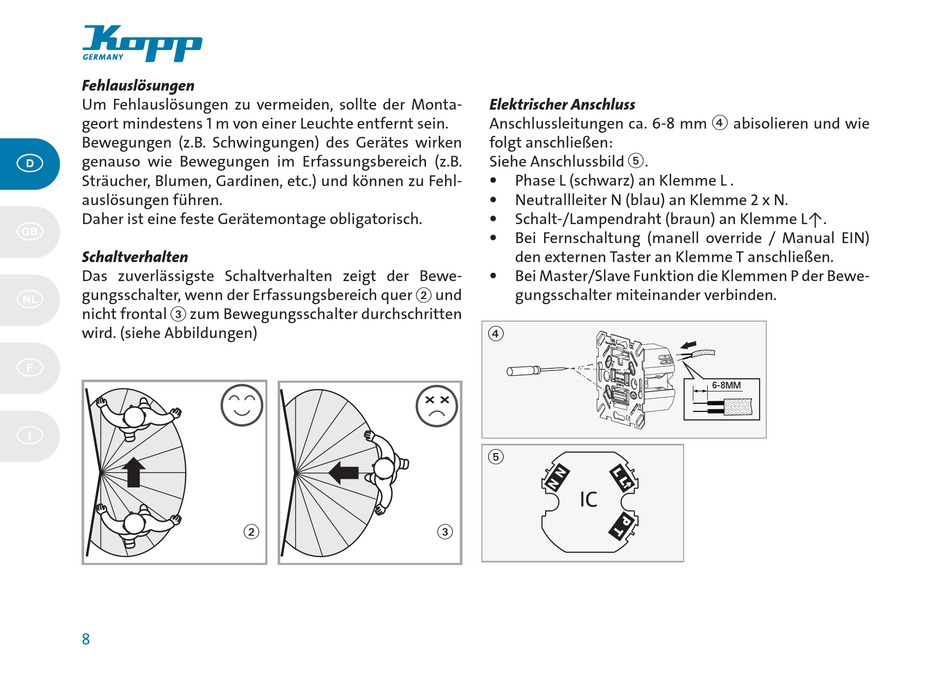

Kopp UP IP40 Bedienungsanleitung Seite 8

Fehlauslösungen
Um Fehlauslösungen zu vermeiden, sollte der Monta-
geort mindestens 1 m von einer Leuchte entfernt sein.
Bewegungen (z.B. Schwingungen) des Gerätes wirken
D
genauso wie Bewegungen im Erfassungsbereich (z.B.
Sträucher, Blumen, Gardinen, etc.) und können zu Fehl-
auslösungen führen.
Daher ist eine feste Gerätemontage obligatorisch.
GB
Schaltverhalten
Das zuverlässigste Schaltverhalten zeigt der Bewe-
NL gungsschalter, wenn der Erfassungsbereich quer 2 und
nicht frontal 3 zum Bewegungsschalter durchschritten
wird. (siehe Abbildungen)
F
I
8
2
Elektrischer Anschluss
Anschlussleitungen ca. 6-8 mm 4 abisolieren und wie
folgt anschließen:
Siehe Anschlussbild 5 .
• Phase L (schwarz) an Klemme L .
• Neutrallleiter N (blau) an Klemme 2 x N.
• Schalt-/Lampendraht (braun) an Klemme L↑.
• Bei Fernschaltung (manell override / Manual EIN)
den externen Taster an Klemme T anschließen.
• Bei Master/Slave Funktion die Klemmen P der Bewe-
gungsschalter miteinander verbinden.
4
5
IC
3
6-8MM
