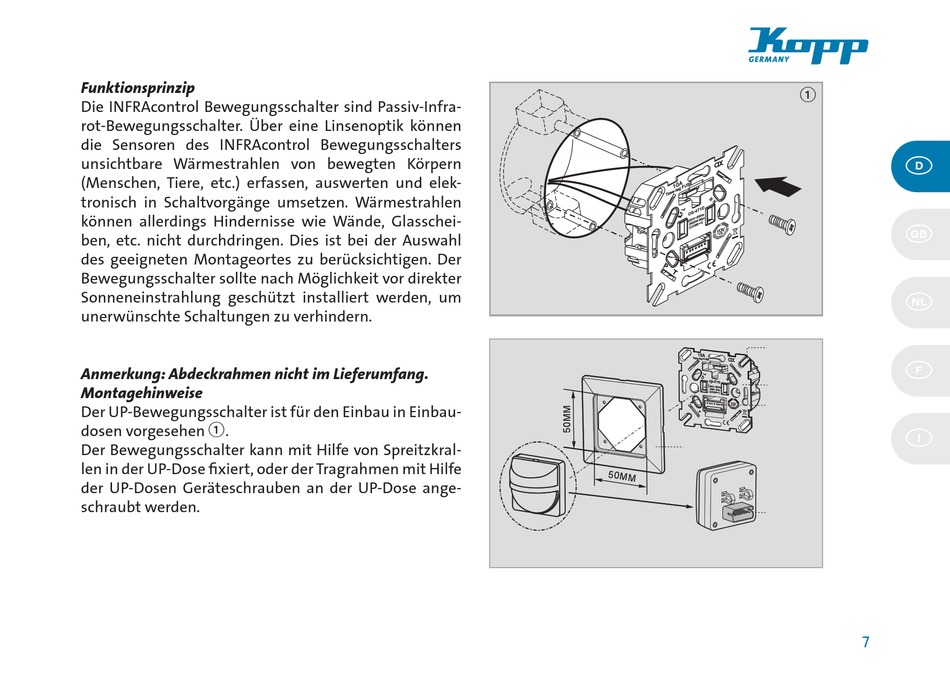

Kopp UP IP40 Bedienungsanleitung Seite 7

Funktionsprinzip
Die INFRAcontrol Bewegungsschalter sind Passiv-Infra-
rot-Bewegungsschalter. Über eine Linsenoptik können
die Sensoren des INFRAcontrol Bewegungsschalters
unsichtbare Wärmestrahlen von bewegten Körpern
(Menschen, Tiere, etc.) erfassen, auswerten und elek-
tronisch in Schaltvorgänge umsetzen. Wärmestrahlen
können allerdings Hindernisse wie Wände, Glasschei-
ben, etc. nicht durchdringen. Dies ist bei der Auswahl
des geeigneten Montageortes zu berücksichtigen. Der
Bewegungsschalter sollte nach Möglichkeit vor direkter
Sonneneinstrahlung geschützt installiert werden, um
unerwünschte Schaltungen zu verhindern.
Anmerkung: Abdeckrahmen nicht im Lieferumfang.
Montagehinweise
Der UP-Bewegungsschalter ist für den Einbau in Einbau-
dosen vorgesehen 1 .
Der Bewegungsschalter kann mit Hilfe von Spreitzkral-
len in der UP-Dose fixiert, oder der Tragrahmen mit Hilfe
der UP-Dosen Geräteschrauben an der UP-Dose ange-
schraubt werden.
