Ethernet-Kommunikations-Schnittstelle, RJ45-Anschluss
PoE oder lokale Stromversorgung
Phantomspeisung verfügbar für die analogen Eingänge, 48V DC, 5 mA max.
Grösse
zweier
Wandmontagerahmen Ecler WPa2SMBOX, der standardmässig mit jeder
WP22DN mitgeliefert wird, und mit dem doppelten Unterputz-Einbaurahmen
Ecler WPa2FMBOX (optional lieferbar)
Vordere Abdeckung in zweifacher Ausführung: einmal mit Zugriffsmöglichkeit auf
den Gain-Regler der Eingänge, einmal ohne diese Zugriffsmöglichkeit

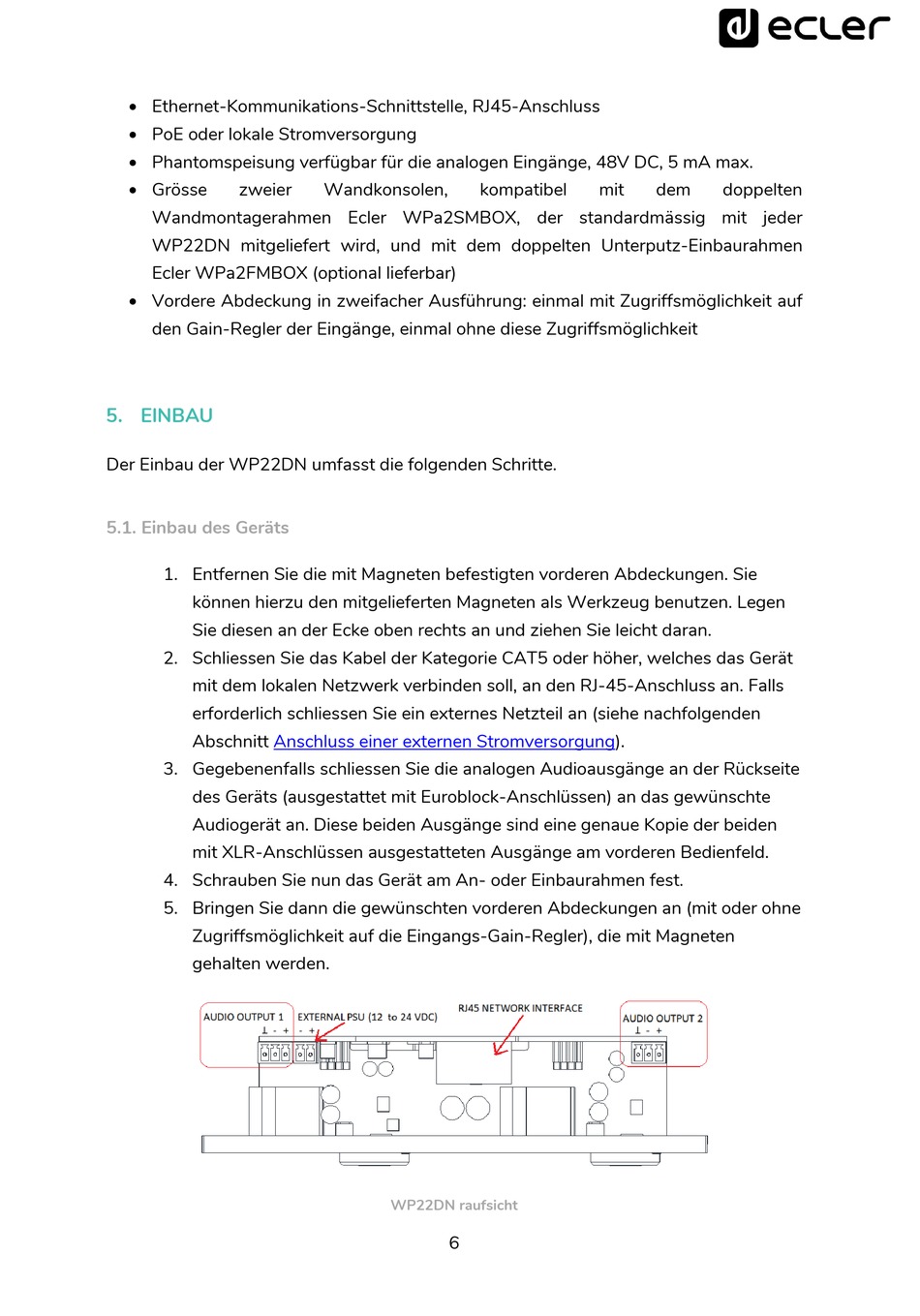

5. EINBAU
Der Einbau der WP22DN umfasst die folgenden Schritte.
5.1. Einbau des Geräts
1. Entfernen Sie die mit Magneten befestigten vorderen Abdeckungen. Sie
können hierzu den mitgelieferten Magneten als Werkzeug benutzen. Legen
Sie diesen an der Ecke oben rechts an und ziehen Sie leicht daran.
2. Schliessen Sie das Kabel der Kategorie CAT5 oder höher, welches das Gerät
mit dem lokalen Netzwerk verbinden soll, an den RJ-45-Anschluss an. Falls
erforderlich schliessen Sie ein externes Netzteil an (siehe nachfolgenden
Abschnitt
Anschluss einer externen
3. Gegebenenfalls schliessen Sie die analogen Audioausgänge an der Rückseite
des Geräts (ausgestattet mit Euroblock-Anschlüssen) an das gewünschte
Audiogerät an. Diese beiden Ausgänge sind eine genaue Kopie der beiden
mit XLR-Anschlüssen ausgestatteten Ausgänge am vorderen Bedienfeld.
4. Schrauben Sie nun das Gerät am An- oder Einbaurahmen fest.
5. Bringen Sie dann die gewünschten vorderen Abdeckungen an (mit oder ohne
Zugriffsmöglichkeit auf die Eingangs-Gain-Regler), die mit Magneten
gehalten werden.
Wandkonsolen,
kompatibel
Stromversorgung).
WP22DN raufsicht
6
mit
dem
doppelten
