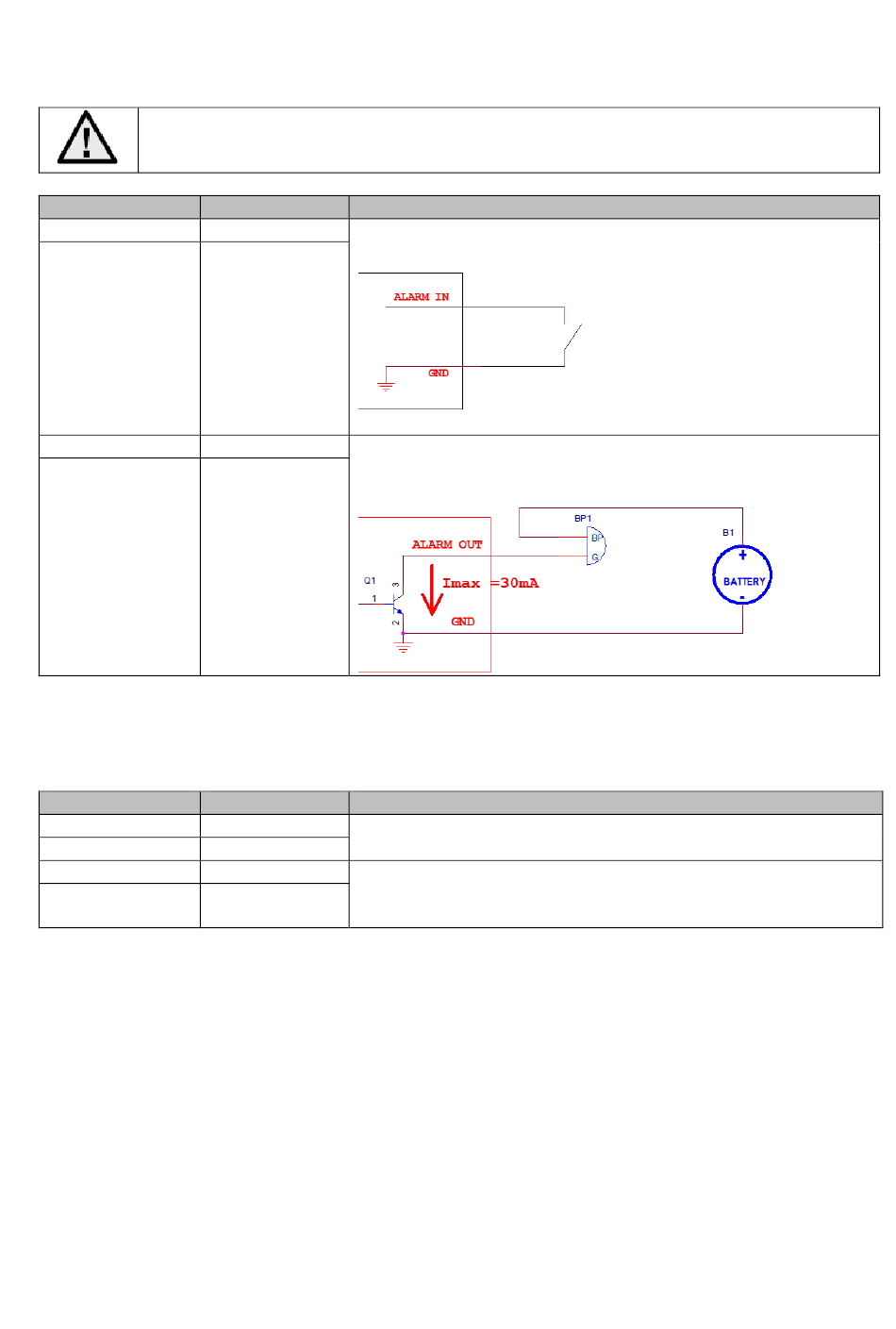

3.5 Schalteingang / Schaltausgang

Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera
irreparabel beschädigt werden.
Schalteingang
Schaltausgang

3.6 Audioeingang / Audioausgang

Audioeingang
Audioausgang
Bezeichnung

Anschlusshinweise

„IN" Brücke zwischen „IN" und „G"
„G" (GND)
„OUT" 12 V DC, max. 30 mA, Anschlusspolarität der externen
Schaltung ist zu beachten
„G" (GND)
Bezeichnung Anschlusshinweise
„IN" MIC / LINE Interface
LINE: 2-2.4Vss, 1KΩ
„G" (GND)
„OUT" Impedanz: 600 Ω
Frequenzgang: 20 Hz – 20 kHz
„G" (GND)
Ausgangsleitung: 20 mW @ 16Ω
