Beschreibung; Geräteaufbau Solarmax 20S/35S - Sputnik Engineering SolarMax S Serie Gerätedokumentation

3 Beschreibung

3.1
3

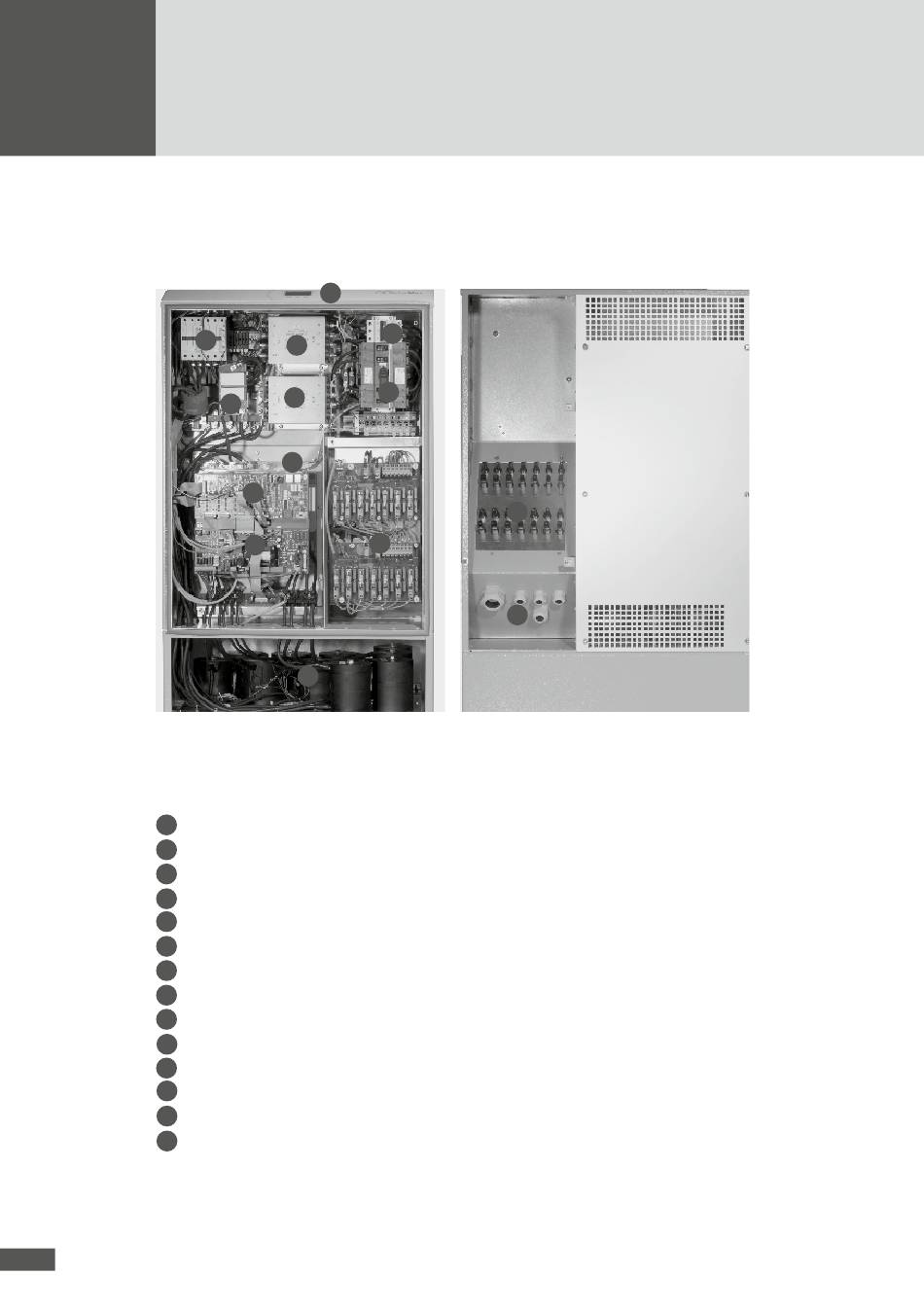

Frontansicht
Legende:
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
7
Geräteaufbau SolarMax 20S/35S
12
2
9
7
8
6
11
5
4
Bezeichnung Beschreibung
Q2 AC-Trennschalter
N2 EMV-Filter, Wechselstrom
K1, K2 Netzschütze
L Drosseln
x
SU40 Leiterplatte; Stromversorgung der Elektronik
TMS40 Leiterplatte; Steuerteil; Messsignalerfassung
CM40 Leiterplatte; Strommessung
PU40 Leistungsteil mit Kühlkörper
N1 EMV-Filter, Gleichstrom
Q1 DC-Trennschalter
FU40 Leiterplatte mit Sicherungen für den Anschluss der Strings
DCU Grafisches LC-Display
MC4 Strang-Anschlüsse mit MC4-Steckern
M20, M25, M40 Kabelverschraubungen für AC-, DC-, und Comm-Leitungen
1
10
13
14
Rückansicht
