6 Selbsttest
Das Vorhandensein einer Selbsttest-Funktion wird von der für Italien gültigen Norm
DK5940 vorgeschrieben. Sie erlaubt die Kontrolle der korrekten Funktion der Spannungs-
und Frequenzüberwachung. Der Selbsttest ist nur dann im Hauptmenü verfügbar, wenn
beim Initial Setup (Kapitel 5.1) als Installationsort „IT" (Italien) ausgewählt wurde.
Nachfolgend wird die Definition des Selbsttests und dessen Ablauf beschrieben.
6.1
Definition Selbsttest nach DK5940 (Italien)
Die Selbsttestprozedur variiert während des Netzbetriebs linear die Auslöseschwelle für
die AC-Spannungs- und Frequenzüberwachung mit einer Rampe von ≤ 0.05 Hz/s und ≤
0.05 Vn/s (Vn = 230 V
AC
dass beim Zusammentreffen der Schwelle und des aktuellen Messwerts eine Interven-
tion der Überwachung ausgelöst wird. Nach jedem Testschritt werden die Werte der
Auslöseschwellen, Auslösezeiten, die aktuellen Messwerte der Frequenz und der AC-
Spannung sowie der Standard-Auslösewert der Schwellen auf dem Display angezeigt.
6.2

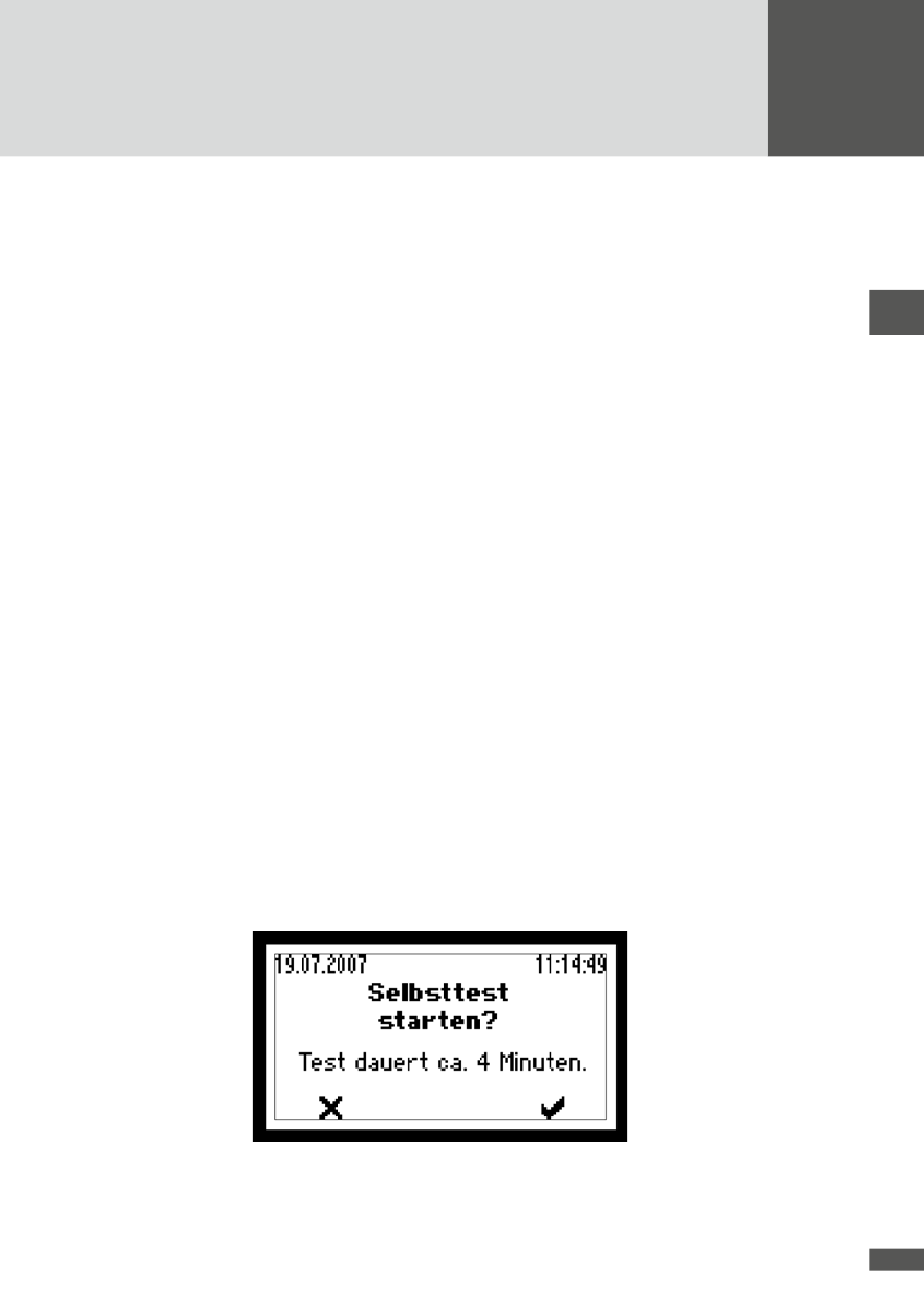

Selbsttest starten
Um den Selbsttest zu starten muss der Wechselrichter wie im Kapitel 5 beschrieben ins-
talliert worden sein. Der Selbsttest kann nur dann aktiviert werden wenn die Einstrahlung
genügend gross ist, der Wechselrichter mit dem Netz verbunden ist und einspeist.
1. Warten, bis sich der Wechselrichter mit dem Netz verbunden hat.
2. Im Hauptmenu den Menüpunkt Selbsttest auswählen.
3. Die Frage ob der Selbsttest durchgeführt werden soll mit JA beantworten.
). Somit wird zu einem gewissen Zeitpunkt des Tests erreicht,
de
22
