Elektroinstallation

Stromversorgung
Absicherung
RCD
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen
(für Combi/Jet L mit Temperaturmodul sind 2
Zuleitungen erforderlich):
• separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
• Zuleitung 3.000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
• Leitung 3.000 mm herausschauen lassen
14

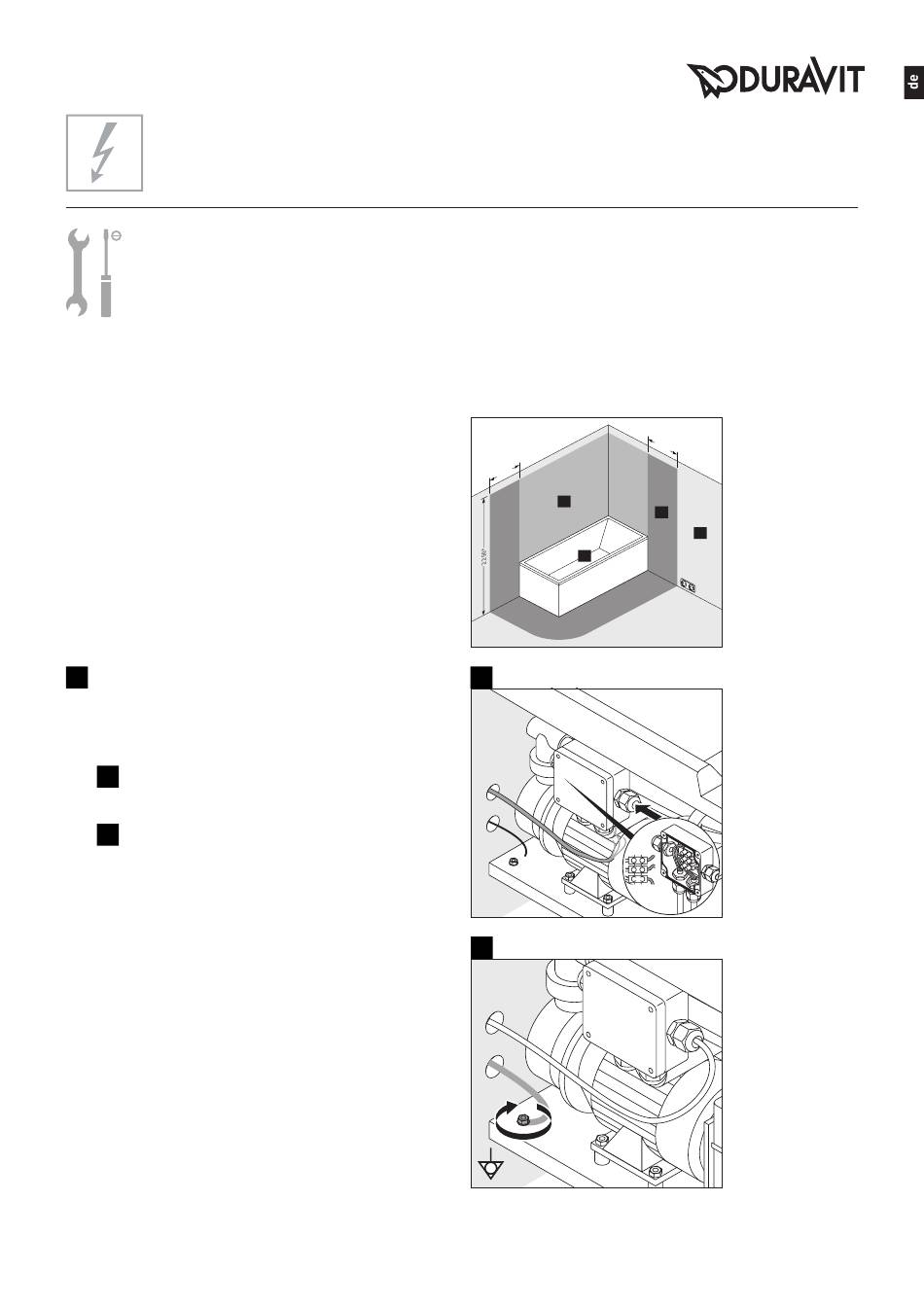

Whirlwanne anschließen (Grafik 14)
HINWEIS! funktionsstörungen vermeiden!
• Leitungen nicht mit Kabelbindern zusammenbinden.
• Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung(en) an Netzanschlussdose
anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
I = 16 A
N
I ≤ 30 mA
ΔN
Schutzzonen nach DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* oder Höhe des
3
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
WH_M_HappyD.2_angeformte_Verkleidung/13.03.1
