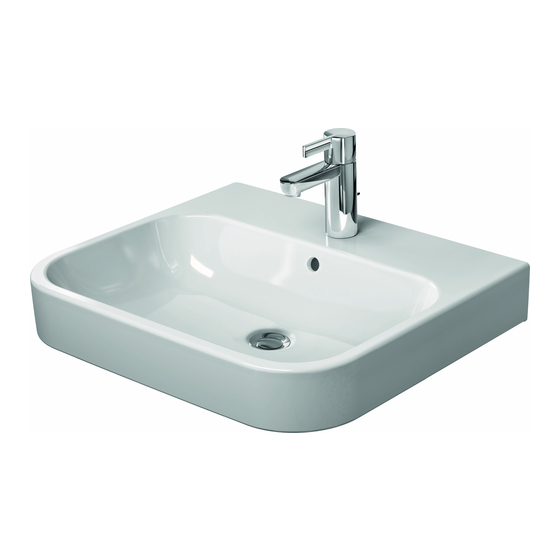

Happy D.2
Montageanleitung Badmöbel
Mounting instructions Bathroom furniture
Notice de montage Meubles de salle de bains
Montageaanwijzing Badmeubilair
Istruzioni di montaggio Mobili per il bagno
Instrucciones de montaje Muebles para el baño
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Duravit Happy D.2

Inhaltszusammenfassung für Duravit Happy D.2

  • Seite 1 Leben im Bad Living bathrooms Happy D.2 Montageanleitung Badmöbel Mounting instructions Bathroom furniture Notice de montage Meubles de salle de bains Montageaanwijzing Badmeubilair Istruzioni di montaggio Mobili per il bagno Instrucciones de montaje Muebles para el baño...

  • Seite 2: Über Das Produkt

    Riguardo il prodotto Sobre el producto La serie di mobili HAPPY D.2 è con- La serie de muebles HAPPY D.2 cum- forme alle normative e alle direttive ple las normas y directrices vigen- attualmente vigenti ed è stata ideata tes y está...

  • Seite 3: Inhaltsverzeichnis

    Index Deutsch English Français Nederlands Technische Informationen Technical information Informations techniques Technische informatie Montagemaße ....... 4 Assembly dimensions ....4 Cotes de montage ......4 Montagematen ......4 Montageanleitung Mounting instructions Notice de montage Montageaanwijzing Fronten justieren ......7 Adjusting the fronts ...... 7 Ajuster les façades .......
  • Seite 4 Lage der Befestigungspunkte und Emplacement des points d'ancrage Posizione dei punti di fissaggio e der Aufhängeschienen et des rails de fixation delle barre Elektrische Anschlussfelder Raccordements électriques Pannelli elettrici Position of the fastening points and Plaats van de bevestigingspunten Posición de los puntos de sujeción y suspension rails en de ophangrails de las guías de montaje...
  • Seite 5 1001-1400 1401-2000 # H2 010C - # H2 013C / # H2 025C - # H2 028C # H2 010C - # H2 013C / # H2 015C - # H2 018C V = nach Vorgabe Platte / as required by countertop / selon indications du # H2 025C - # H2 028C / # H2 045C - # H2 048C plan / afhankelijk van de afmeting van het blad / a seconda della dimensione V = nach Vorgabe Platte / as required by countertop / selon indications du...

  • Seite 6: Montagemaße

    622 342 580 772 442 680 972 602 840 # H2 6268 # H2 6364 - # H2 6366 600 - 800 801 - 1600 # H2 7912 V = nach Vorgabe / as required / selon indications / afhankelijk van de afmeting / a seconda della dimensione / según especificación 500 452 650 602...
  • Seite 7 # H2 9250 L/R - # H2 9251 L/R # H2 9252 L/R - # H2 9253 L/R # H2 7593 - # H2 7595 # H2 7693 - # H2 7695 MAL_56784/11.13.6...
  • Seite 8 8 mm 8 mm # H2 6364 - # H2 6366 MAL_56784/11.13.6...

  • Seite 9: Fronten Justieren

    MAL_56784/11.13.6...
  • Seite 10 2x click MAL_56784/11.13.6...
  • Seite 11 # H2 9250 - # H2 9251 = 12x # H2 9252 - # H2 9253 = 16x # H2 9250 L/R - # H2 9251 L/R # H2 9252 L/R - # H2 9253 L/R Ø 8 mm MAL_56784/11.13.6...
  • Seite 12 2x # H2 9903 600-1000 mm (# H2 025C - # H2 028C) # H2 010C - # H2 013C 2x # H2 9917 # H2 025C - # H2 028C (# H2 010C - # H2 013C) # 0050361000 Ø...

  • Seite 13: Schränke

    1x # H2 9902 1001-1400 mm 2x # H2 9903 (# H2 025C - # H2 028C) # H2 010C - # H2 013C / # H2 025C - # H2 028C 2x # H2 9917 (# H2 010C - # H2 013C) 1001-1400 1401-2000 mm # H2 010C - # H2 013C / # H2 015C - # H2 018C...

  • Seite 14: Konsole Mit Halter

    MAL_56784/11.13.6...
  • Seite 15 Wird der Konsolenträger # H2 9926 Avec le support de console # H2 9926 Con il supporto mensola # H2 9926 bei Trockenwänden eingesetzt, ist sur un cloison sèche, il est néces- per i muri a secco è necessario in- eine entsprechende Unterkonstruk- saire d‘utiliser un bâti correspon- stallare l‘apposita struttura da in-...
  • Seite 16 MAL_56784/11.13.6...
  • Seite 17 1x # H2 9903 600-1000 mm (# H2 025C - # H2 028C) # H2 010C - # H2 013C 1x # H2 9917 # H2 6830 - # H2 6833 # H2 025C - # H2 028C (# H2 010C - # H2 013C) # H2 6840 - # H2 6843 Ø...
  • Seite 18 Ø 8 mm Ø 8 mm MAL_56784/11.13.6...

  • Seite 19: Konsole/1 Unterschrank

    1x # H2 9902 1001-1400 mm 2x # H2 9903 (# H2 025C - # H2 028C) # H2 010C - # H2 013C / # H2 025C - # H2 028C 2x # H2 9917 (# H2 010C - # H2 013C) 1401-2000 mm 2x # H2 9902 # H2 010C - # H2 013C / # H2 015C - # H2 018C...
  • Seite 20 Ø 8 mm Ø 8 mm MAL_56784/11.13.6...
  • Seite 21 Wird der Konsolenträger # H2 9926 Avec le support de console # H2 9926 Con il supporto mensola # H2 9926 bei Trockenwänden eingesetzt, ist sur un cloison sèche, il est néces- per i muri a secco è necessario in- eine entsprechende Unterkonstruk- saire d‘utiliser un bâti correspon- stallare l‘apposita struttura da in-...
  • Seite 22 Ø 8 mm Ø 8 mm MAL_56784/11.13.6...
  • Seite 23 1x # H2 9903 600-1000 mm (# H2 025C - # H2 028C) # H2 010C - # H2 013C 1x # H2 9917 # H2 6300 - # H2 6302 # H2 025C - # H2 028C (# H2 010C - # H2 013C) # H2 6310 - # H2 6312 Ø...
  • Seite 24 Ø 8 mm Ø 8 mm MAL_56784/11.13.6...

  • Seite 25: Konsole/ 1 Waschtischunterbau

    1x # H2 9902 1001-1400 mm 1x # H2 9903 (# H2 025C - # H2 028C) # H2 010C - # H2 013C / # H2 025C - # H2 028C 1x # H2 9917 (# H2 010C - # H2 013C) 1401-2000 mm 2x # H2 9902 # H2 010C - # H2 013C / # H2 015C - # H2 018C...
  • Seite 26 Ø 8 mm Ø 8 mm MAL_56784/11.13.6...
  • Seite 27 1001-1400 mm 1401-2000 mm # H2 010C - # H2 013C # H2 010C - # H2 013C / # H2 015C - # H2 018C # H2 025C - # H2 028C 2x # H2 9926 # H2 025C - # H2 028C / # H2 045C - # H2 048C # H2 6300 - # H2 6302 3x # H2 9926 # H2 6310 - # H2 6312...
  • Seite 28 Ø 8 mm Ø 8 mm MAL_56784/11.13.6...
  • Seite 29 Es ist kein direkter Wand- und Möbel- Het meubel kan niet direct tegen anschluss möglich. de wand of een meubel worden ge- monteerd. Cannot be fitted directly against a wall or furniture element. Non è possibile il montaggio diretto alla parete o al mobile. Il n’est pas possible de relier directe- ment le mur et le meuble.
  • Seite 30 Ø 8 mm Ø 8 mm MAL_56784/11.13.6...

  • Seite 31: Waschtischunterbauten

    Es ist kein direkter Wand- und Möbel- Het meubel kan niet direct tegen anschluss möglich. de wand of een meubel worden ge- monteerd. Cannot be fitted directly against a wall or furniture element. Non è possibile il montaggio diretto alla parete o al mobile. Il n’est pas possible de relier directe- ment le mur et le meuble.
  • Seite 32 Ø 8 mm 8 mm Ø 8 mm 4 mm MAL_56784/11.13.6...
  • Seite 33 Ø 10 mm # H2 7912 / 600-799 mm Ø 10 mm # H2 7912 / 800-1600 mm MAL_56784/11.13.6...
  • Seite 34 Stromanschluss 230 V muss bauseits La conduite électrique de 230 V devra L'allacciamento elettrico a 230 V vorhanden sein. se trouver à l‘emplacement requis. deve essere disponibile in loco. Abstand Sensor zu reflektierenden Distance minimale interrupteur infra- Distanza tra sensore e superfici ri- Oberflächen = mind.

  • Seite 35: Wandborde

    Stromanschluss 230 V muss bauseits La conduite électrique de 230 V devra L'allacciamento elettrico a 230 V vorhanden sein. se trouver à l‘emplacement requis. deve essere disponibile in loco. Abstand Sensor zu reflektierenden Distance minimale interrupteur infra- Distanza tra sensore e superfici ri- Oberflächen = mind.

  • Seite 36: Spiegel Mit Beleuchtung

    # H2 7291 L/R/O - # H2 7295 L/R/O SPEZIFIKATION DER LED MODULE: SPÉCIFICATIONS MODULE LED : SPECIFICHE DEI MODULI LED: ESPECIFICACIONES DEL MÓDULOS Spiegel mit Beleuchtung Miroir avec éclairage Specchio con illuminazione LED: – 3500 Kelvin Lichtfarbe, 9 W –...

  • Seite 37: Spiegelschränke

    # H2 7593 - # H2 7595 # H2 7693 - # H2 7695 SPEZIFIKATION DER LED MODULE: SPÉCIFICATIONS MODULE LED : SPECIFICHE DEI MODULI LED: Spiegelschränke Armoires de toilette Armadietti a specchio – 3500 Kelvin Lichtfarbe, 19 W – 3500 Kelvin couleur lumière, 19 W –...

  • Seite 38: Leuchtmittel Wechseln

    MAL_56784/11.13.6...
  • Seite 39 MAL_56784/11.13.6...
  • Seite 40 Duravit AG Werderstr. 36 78132 Hornberg Germany Phone +49 78 33 70 0 +49 78 33 70 289 info@duravit.de www.duravit.de...
