4.4 Montage

Warnung
Die Hinweise in Abschnitt
2. Umgang mit Chlor

4.4.1 Dosierregler

• Den Dosierregler an der Wand befestigen.

5. Inbetriebnahme

5.1 Vorbereitungen zur Inbetriebnahme

5.1.1 Vakuumanschlüsse
Warnung
Vor dem Anschließen sicherstellen, dass
die Ventile aller Gasbehälter geschlossen sind.
Nur die vorgesehenen Leitungsarten verwenden!
3
4

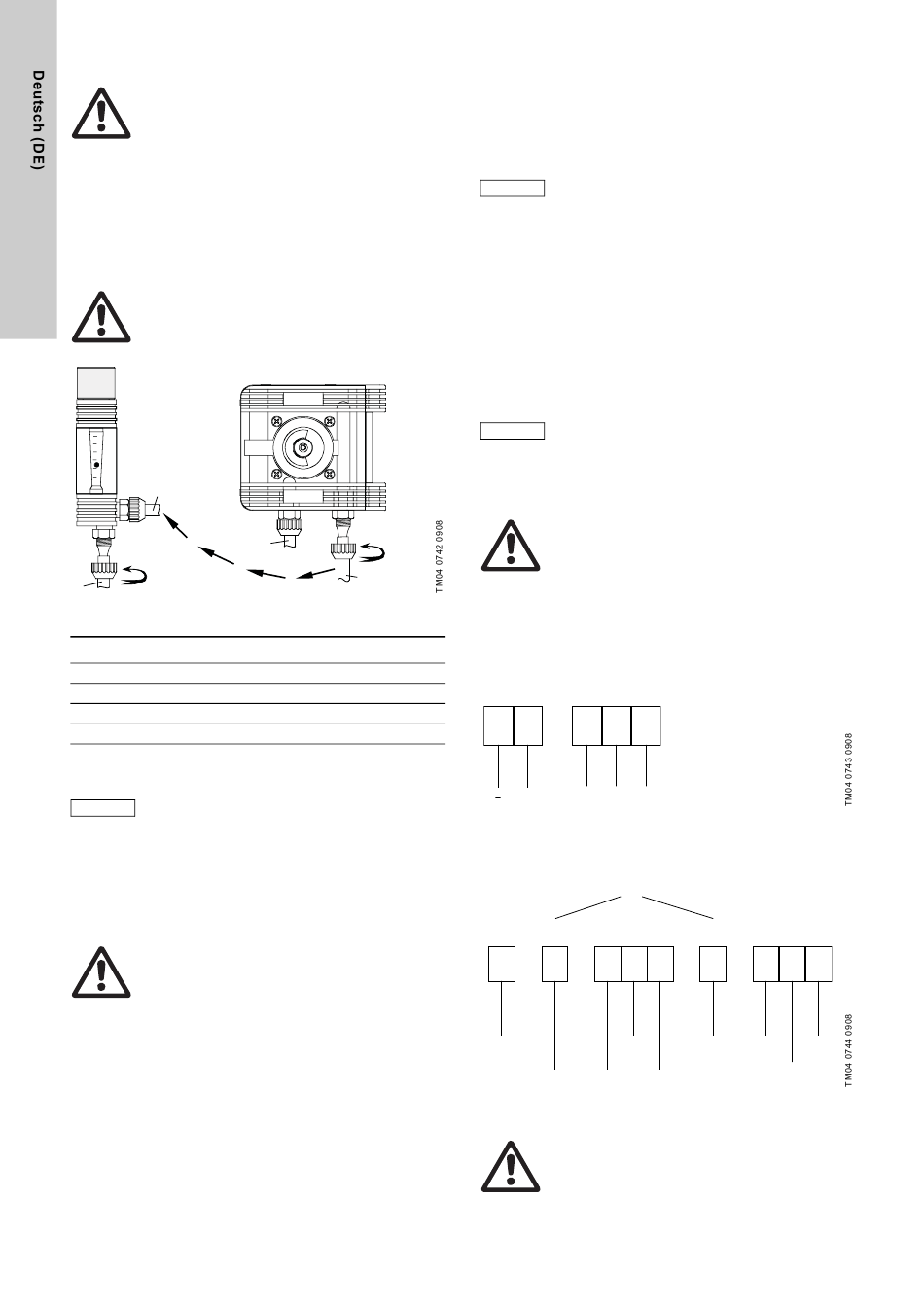

Abb. 16 Vakuumanschlüsse
Nr.

Beschreibung

1 Vakuumleitung zum Vakuumregler
2 Überdruckleitung
3 Vakuumleitung zum Dosierregler
4 Vakuumleitung zum Injektor
Die Überwurfmuttern der Vakuumanschlüsse
nur mit der Hand anziehen. Keine Werkzeuge benut-
zen!
Achtung
Gefahr von Beschädigungen!
Zur maximalen Länge der Vakuumleitung siehe
Abschnitt

2.7 Empfohlener

• Am Vakuumregler die Vakuumleitung (1) anschließen und mit
dem Dosierregler (3) verbinden.
Warnung
Die Überdruckleitung nach unten führen,
da Chlor schwerer ist als Luft.
Die Überdruckleitung an ein geeignetes Absorptions-
gefäß anschließen. Bei Verwendung eines Gaswarn-
geräts: Den Sensor in einem Abstand von ca. 10 cm
von der Auslassöffnung des Absorptionsgeräts ins-
tallieren.
• Die Überdruckleitung (2) anschließen.
• Die Vakuumleitung an den Injektor (4) anschließen.
14
beachten.
VGA-111
2
1
Querschnitt.
5.1.2 Elektrische Anschlüsse
Vor Anschließen des Netzkabels:
Prüfen, ob die Angabe der Netzspannung auf dem
Typenschild mit den örtlichen Gegebenheiten über-
einstimmt. Eine falsche Spannung kann zu einer
Beschädigung des Produkts führen!
Zur Sicherstellung der elektromagnetischen
Achtung
Verträglichkeit (EMV):
Signalleitungen müssen abgeschirmt sein.
Die Schirmung muss an die Schutzerdung (PE) oder
die Masse des anderen Geräts, z. B. eines Reglers,
angeschlossen werden.
Signal- und Netzleitungen müssen in
verschiedenen Kabelkanälen verlegt werden.
Vakuumregler, z. B. VGA-111, mit Flüssigfalle und/oder
Kontaktmanometer
• Die Heizung der optionalen Flüssigfalle anschließen.
– Die Netzleitung an das Stromnetz anschließen.
• Das optionale Kontaktmanometer anschließen.
– Zwei Kabel mit einem externen Auswertegerät verbinden.
Hinweis Die Polung ist beliebig.
Dosierregler VGA-113 mit Stellmotor
Warnung
Vor dem Entfernen der Abdeckung vom
Netz trennen!
Örtliche Sicherheitsvorschriften beachten!
Kabelanschlüsse und Stecker vor Korrosion
und Feuchtigkeit schützen.
Nicht verwendete Verschraubungen mit
geeigneten Blindkappen schützen!
• Die elektrischen Anschlüsse gemäß den nachfolgenden
Klemmenplänen herstellen.
– mit 4-20 mA Stromeingang
Netz
4-20 mA
10 1 N PE
8
+ L1 N PE
Abb. 17 Klemmanschlüsse, Stromeingang
– ohne Stromeingang, mit Rückmeldepotentiometer
Endlagenschalter
Motorsteuerung
ST1
PE 5 1 0
PE N
öffnen
geschlossen schließen
Abb. 18 Klemmenanschlüsse, mit Rückmeldepotentiometer
Warnung
An den Klemmen 3 und 5 der Endlagenschalter liegt
Netzpotenzial an, wenn sich der Schalter nach Errei-
chen der Endlage schließt.
Rückmelde-
potentiometer
ST2
2 3 A S E
geöffnet Start Ende
Schieber
