Inhaltszusammenfassung für DigiTech CF-7 Chorus Factory
- Seite 2 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: September 11, 2006 Kontakt für Europa: Ihr nationales DigiTech Verkaufs- und Service-Büro (Vertrieb). Alternativ steht Ihnen als Kontakt auch die Harman Music Group zur Verfügung: Harman Music Group 8760 South Sandy Parkway, Sandy, Utah, 84070 USA...
- Seite 3 Warnung Lesen Sie zu Ihrem eigenen Schutz den folgenden Abschnitt genau durch: 1. Lesen Sie diese Instruktionen. 2. Heben Sie sich diese Informationen gut auf. 3. Beachten Sie alle Warnungen. 4. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser. 5.

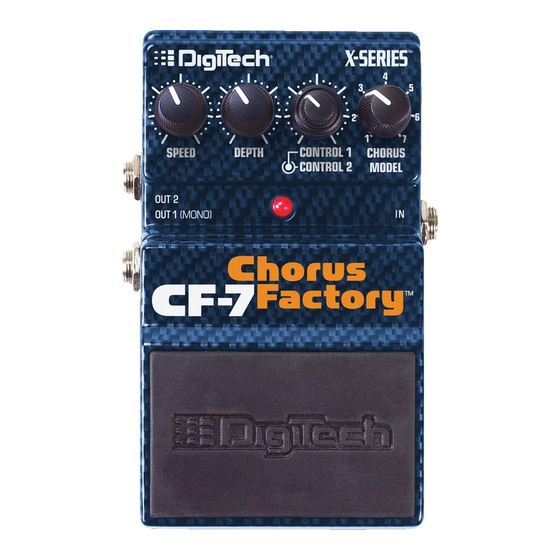

- Seite 4 Herzlichen Glückwunsch! Sie sind stolzer Besitzer einer CF-7 Chorus Factory von DigiTech®. Das Gerät bietet Ihnen die üppigen Sounds der beliebtesten Chorus-Effekte in einem einzigen Pedal. Egal, ob Sie nur ein Modell mit einer Einstellung nutzen oder alle Sieben in vollem Umfang: Sie werden dank unseres neuen Audio DNA2™...
- Seite 5 Lieferumfang Das DigiTech® CF-7 Chorus Factory™ Pedal hat folgenden Lieferumfang: - DigiTech® Chorus Factory™ Pedal - Bedienungsanleitung (Manual) - DigiTech® Garantiekarte - DigiTech® Broschüre Bitte versichern Sie sich, dass alles vollständig ist!
- Seite 6 Batteriewechsel 1. Drücken Sie (z.B. mit dem Stecker eines einfachen Instrumentenkabels) einen der seitlich angebrachten Stifte, die den Deckel des Fußschalters in seiner Position halten, vorsichtig nach innen. Danach können Sie den Deckel abnehmen. 2. Ziehen Sie die Batterie vom Batteriekabel ab. 3.
- Seite 7 Modellabhängiger Regler. Zur jeweiligen Funktionsbelegung lesen Sie bitte die Übersicht der Chorus-Modellregler auf Seite 17. 5. Stromversorgungsbuchse Schließen Sie hier ausschließlich ein DigiTech® PS200R Netzteil an (9V DC). Bei der Verwendung anderer Netzteile erlischt die Garantie bzw. Gewährleistungspflicht! 6. CNTRL 3 (Außenring) Modellabhängiger Regler.
- Seite 8 Regelt die Effekttiefe eines angewählten Modells. 8. CHORUS MODEL Wählt eines der aufgelisteten Chorus-Modelle an: MODEL 1: DigiTech® Multi Chorus™ MODEL 2: basierend auf einem Voodoo Lab Analog Chorus MODEL 3: basierend auf einem TC Electronic® Stereo Chorus/Flanger MODEL 4: basierend auf einem Fulltone® Choralflange™...
- Seite 9 11. Pedal Der eigentliche Fußschalter. Durch Drücken oder Drauftreten schalten Sie den Effekt an- bzw. aus. 12. OUT 1 (MONO) An diese Buchse wird der Gitarrenverstärker angeschlossen, sofern Sie nur einen einzelnen Verstärker benutzen möchten. Benutzen Sie hierbei ein nicht symmetriertes 1/4“ Instrumentenkabel. 13.
- Seite 10 Modellbeschreibungen Modell 1. DigiTech® Multi Chorus™ Diese Einstellung liefert Ihnen ein DigiTech® Multi Chorus™ Pedal, das erste mehrstimmige Chorus Pedal(mit 16 Stimmen), das je gebaut wurde! LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen Sie im Uhrzeigersinn, um den Effekt zu verstärken. Drehen Sie gegen den Uhrzeigersinn, um den Effekt zu verringern.
- Seite 11 Modell 2. Vodoo Lab Analog Chorus Der Voodoo Lab Analog Chorus hat einen speziellen, sehr natürlichen Ton, der glaubhaft das 1976er Boss CE-1 Pedal reproduziert. LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen Sie im Uhrzeigersinn, um den Effekt zu verstärken. Drehen Sie gegen den Uhrzeigersinn, um den Effekt zu verringern.
- Seite 12 Modell 3. TC Electronics® Stereo Chorus/Flanger Der klassische TC Electronics® Stereo Flanger ist die erste Wahl vieler Berufsmusiker und stellt so etwas wie eine Referenz in Sachen Choruseffekt dar, da er eine unglaubliche Dynamik besitzt. LEVEL (Intensity) – Regelt die Ausgangslautstärke des Choruseffektes. Drehen Sie im Uhrzeigersinn, um den Effekt zu verstärken. Drehen Sie gegen den Uhrzeigersinn, um den Effekt zu verringern.
- Seite 13 Modell 4. Fulltone® Choralflange™ Diese Einstellung liefert Ihnen das Fulltone® Choralflange™ Pedal, das als das ultimative analoge Modulations-Pedal bekannt wurde: transparent, flexibel und vielseitig einsetzbar. LEVEL (Mix) – Ermöglicht es, das „trockene“ Signal mit dem Effekt zu mischen. Mit dem Regler variieren Sie das Mischungsverhältnis beider Signale.
- Seite 14 Modell 5. Boss® CH-1 Super Chorus™ Das Boss® CH-1 Super Chorus™ Pedal ist für seinen breiten Frequenzgang und seine vielseitig einsetzbaren tonalen Regelmöglichkeiten bekannt und beliebt. LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen Sie im Uhrzeigersinn, um den Effekt zu verstärken. Drehen Sie gegen den Uhrzeigersinn, um den Effekt zu verringern.
- Seite 15 Modell 6. Electro Harmonix® Small Clone® Der Electro Harmonix® Small Clone® bei vielen Berufsmusikern wegen seines satten „grungigen“ Ton und aufgrund seiner mehrdi- mensionalen (Klang)Eigenschaft als Klassiker. LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen Sie im Uhrzeigersinn, um den Effekt zu verstärken. Drehen Sie gegen den Uhrzeigersinn, um den Effekt zu verringern.
- Seite 16 Modell 7. Boss® CE-5 Chorus Ensemble™ Das CF-7 reproduziert den Boss® CE-5 Chorus Ensemble™ inklusive des Hoch- und Tiefpass-Filters. LEVEL – Regelt die Ausgangslautstärke des Choruseffektes. Drehen Sie im Uhrzeigersinn, um den Effekt zu verstärken. Drehen Sie gegen den Uhrzeigersinn, um den Effekt zu verringern. CNTRL 1 (High Filter) –...
- Seite 17 Reglerübersicht der Chorus-Modelle * Die mit einem Stern gekennzeichneten Regler sind bei den originalen Pedalen nicht vorhanden. Diese Regler sind exklusiv nur im DigiTech® CF-7 Chorus Factory™ Pedal zu finden.
- Seite 19 Flexible Output Mode™ Das CF-7 bietet ihnen mit dem Flexible Output Mode™ zwei verschiedene Betriebsarten: „Mono/Stereo Amp“ – Ein Signal (OUT1 - Ausgang 1) wird an einen einzelnen Gitarrenverstärker geschickt (Mono), oder zwei Signale werden separat an zwei Gitarrenverstärker (OUT1/OUT2 Ausgang 1 und 2) geschickt (Stereo). „Mono/Stereo Mixer“...
- Seite 20 Drücken Sie das Pedal (den Fußschalter) und halten Sie es gedrückt, während Sie die Stromversorgung aktivieren (entweder durch das Einstecken eines Instrumentenkabels in den Eingang des CF-7 oder durch den Anschluss des DigiTech® PS200R Netzteils). Die CIT™-Lautsprechersimulation ist jetzt aktiviert, Sie können das Pedal wieder loslassen und das Gerät nutzen.
-
Seite 21: Spezifikationen
• Buchsen - INPUT, OUT 1 (MONO), OUT 2 • Eingangsimpedanz - 1 MOhm • Ausgangsimpedanz - 100 Ohm • Stromversorgung - DigiTech® PS200R Netzteil (optional) oder 9-Volt Alkaline Dry Batteie • Stromaufnahme - 4.8 Watt (mit optionalem PS200R Netzgerät) • Batterielebensdauer - ungefähr 4 Stunden (bei Dauerbetrieb) •... - Seite 24 Harman International Industries, Incorporated. Andere Produktnamen, die in diesem Dokument verwendet werden, sind Markenartikel (Trademarks) der genannten Hersteller und stehen nicht in Verbindung mit DigiTech®. Das sind Markennamen (Trademarks) von anderen Herstellern, die lediglich dazu benutzt werden, um die Produkte zu spezifizieren und zu identifizieren, deren Sounds zu Erstellung dieses Produktes herangezogen wurden.
