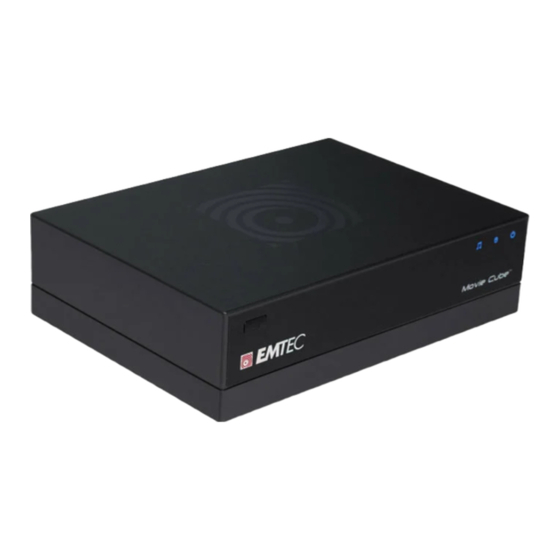

Wir hoffen, Sie werden an diesem Produkt viel und lange Freude haben. Wir bemühen uns, Multimediatechnik in Ihrer Arbeit, zur Unterhaltung, Familie, im täglichen Leben, im Auto – einfach überall anwendbar zu machen! Willkommen bei Emtec! Danke dass Sie sich für dieses Produkt entschieden haben.
1.2 VERSANDLISTE Teil Menge Player Kable A/V USB-Kabel Fernbedienung : Fernbedienungsbatterien : WECHSELSTROM/GLEICHSTROM (AC/DC Adapter) Gleichstromadapternetzkabel (AC/DC Adapter Stromkabel) Englisches Benutzerhandbuch (gedruckt) Kurzanleitung Treiber CD (mit Benutzerhandbuch) Garantieschein SCART Adapter Wireless LAN USB-Adapter 1 (optional) Hinweis: Es könnte sein, dass der tatsächliche Inhalt dieses Pakets anders ist als die Inhaltsliste in diesem Handbuch.
1.3 Vorsichtsmaßregeln Bei Design und Herstellung dieses Players wurde an Ihre Sicherheit gedacht. Für eine sichere und effektive Benutzung, bitten wir Sie, die folgenden Informationen durchzulesen bevor Sie mit der Anwendung beginnen. 1.3.1 Nutzungshinweise Der Benutzer sollte dieses Gerät nicht modifizieren. Wenn eine kommerzielle Festplatte gebraucht wird, sollte die Umgebungstemperatur innerhalb von +5°C ~ +35°C sein.
Falls ein Problem mit Ihrem Gerät auftritt, sollten Sie es zu einem ausgewiesenen Reparaturzentrum bringen und dort von einem Fachmann reparieren lassen, führen Sie selber nie Reparaturen an dem Gerät durch, Sie könnten das Gerät, sich selbst oder Ihre Daten gefährden. 1.3.5 Entsorgung des Players : Wenn Sie den Player entsorgen, richten Sie sich bitte nach den gesetzlichen Bestimmungen.
Seite 7
Drücken Sie die Knöpfe des Spielers nicht unangebracht fest. Vermeiden Sie es, den Player mit schweren Objekten zu erschüttern, vermeiden Sie es, den Player zu schütteln, und halten Sie ihn fern von magnetischen Feldern (z.B. Lautsprechern). Während einer elektrostatischen Entladung und starken magnetischen Feldern, wird das Produkt nicht ordnungsgemäß...
1.4 Verbindung 1.4.1 Verbindung mit dem PC (1) Vergewissern Sie sich, dass der Player eingeschaltet ist; (2) Stecken Sie den Ministecker des USB-Kabels in den USB-Geräteport dieses Players. (3). Stecken Sie den großen Stecker des USB-Kabels an den Computer. 1.4.2 USB Massenspeichereinheit (USB Mass Storage Device) (wie U Stifte, MP3, USB HDD usw.) Verbindung (1) Vergewissern Sie sich, dass der Player eingeschaltet ist.
Seite 9
1.4.3 TV Verbindung 1. A/V OUT (1) Folgen Sie der Abbildung und stecken Sie den dreifärbigen Anschluss in die A/V OUT Buchse des Fernsehers; (2) Folgen Sie der Abbildung und stecken Sie den dreifärbigen Anschluss in die A/V IN Buchse des Fernsehers; Auf diese Weise können Sie die Inhalte auf dem Player über den Fernseher oder andere Anzeigergeräte anschauen.
Auf diese Weise können Sie auch Videos, Musik und Photos, die sich auf dem Player befinden, über den Fernseher anschauen. 1.4.4 Verbindung mit einem Digitalen Audiogerät (1) Folgen Sie der Abbildung und stecken Sie den RCA-Anschluss Ihres Koaxial-Kabels in den Koaxial-Anschluss des Spielers. Wenn Sie Glasfaser verwenden, stecken Sie bitte in den Toslink Anschluss Ihrer Glasfaser zum S/PDIF optischen Anschluss des Players ein;...
1.4.5 Stromanschluss (1) Folgen Sie der Abbildung und schließen Sie den Wechselstromadapter an die Gleichstrombuchse (DC IN) des Players an; (2) Folgen Sie der Abbildung und stecken Sie den Wechselstromadapter (AC adaptor) in die Steckdose. 1.5 Erstmaliger Gebrauch 1.5.1 Firmware Installation Benutzer, die den Player ohne eine eingebaute Festplatte gekauft haben, und die eine SATA HDD installieren wollen, sehen bitte nach unter 8.1 'Firmware-Installation' für ausführliche Informationen nach.
1.5.3 Netzstrom Ein/Aus (Power on/off), Sprachsteuerung 1. Einschalten Nachdem Sie den DC IN Stecker angeschlossen haben und den POWER Schalter auf der Rückseite angeschaltet haben, wird der Player bald in den Standby Modus übergehen, und die POWER Anzeige auf der Vorderseite wird rot aufleuchten. Drücken Sie den STANDBY Schalter auf der Vorderseite oder der Fernbedienung um das System zu aktivieren, warten Sie einige Sekunden, die POWER Anzeige wird blau aufleuchten.
2. Über den Player 2.1 Fernbedienung Alle Schritte in diesem Handbuch können mit Hilfe der Fernbedienung ausgeführt werden. Sehen Sie im Folgenden die Einzelheiten über jeden Knopf und seine Funktion: 1. STANDBY 2. BILDANZEIGE 3. MENÜ 4. MUSIK 5. TV SYSTEM 6.
Seite 14
Nummer Taste Funktion STANDBY Taste: Drücken um in den Standby Modus überzugehen oder zu aktivieren. BILDANZEIGE Taste: Wenn während der Wiedergabe gedrückt wird, erscheint eine Bildschirmanzeige die die Titelnummer und abgelaufene/verbleibende Zeit anzeigt. Menü Taste Wenn diese Taste während der Inhaltsvorschau oder der Filmwiedergabe gedrückt wird erscheint ein Extras Menü...
Seite 15
Numerische Schaltfläche: Drücken Sie diese Tasten zur numerischen Eingabe wenn Sie Einstellungen verändern.. UNTERTITEL Taste: Drücken Sie diese Taste für Untertiteloptionen. AUDIO Taste: Drücken Sie diese Taste, um einen Audiotitel auszuwählen. WIEDERGABE Taste Drücken Sie diese Taste um die Wiedergabe zu starten. SCHNELLER RÜCKLAUF Taste: Drücken Sie dieser Taste um die aktuelle Wiedergabe schnell zurückzuspulen.
Seite 16
SOFORTIGE WIEDERHOLUNG Taste Drücken Sie die Taste um 10 Sekunden der aktuellen Wiedergabe zurückzuspulen, was praktisch für Sportsendungen ist. CM ÜBERSPRINGEN (CM SKIP) Taste: Drücken Sie diese Taste, um im Wiedergabe- oder Aufzeichnungsmodus um 30 Sekunden vorzurücken. WEITER (NEXT) Taste: Drücken Sie diese Taste, um ins nächste Kapitel in einem Titel zu gelangen ZEITLUPE Taste:...
Seite 17
ZURÜCK (RETURN) Taste: Drücken Sie diese Taste, um zur vorherigen Anzeige beim Navigieren von Menüs zurückzukehren. LAUTSTÄRKE ERHÖHEN (VOL+) Taste: Drücken Sie diese Taste, um die Lautstärke zu erhöhen. LAUTSTÄRKE VERRIGERN (VOL-) Taste: Drücken Sie diese Taste, um die Lautstärke zu verringern. ZOOM Taste: Drücken Sie diese Taste um das Bild zu vergrößern oder zu verkleinern (Photo oder Videos)
3. DIE ERSTEN SCHRITTE Schalten Sie das System ein und nach einigen Sekunden wird ein Leit-Menu angezeigt. Um in dieses Menü gelangen, drücken Sie auf der Fernbedienung. 3.1 Auswählen der Browser – Wiedergeben von Multimediadateien Sie können alle Multimediadateien (Videos/Musik/Photos) auf dem Internal HDD/USB-Karte oder Netzwerk durchsuchen und auf dem Fernsehapparat wiedergeben.
3.4 Konfigurationsmenü auswählen Um das Konfigurationsmenü einzugeben, wählen Sie auf der Fernbedienung oder wählen Sie Setup in der Leitmenüseite aus. 4. Konfigurationsmenü (Setup Menu) Das Konfigurationsmenü ermöglicht Ihnen, Sprache, Audio, Video, Datensatz, Netzwerk und Systemeinstellungen zu konfigurieren. Um das Menü einzugeben, wählen Sie Konfiguration vom Handbuch Menü...
Drücken Sie , um die Sprache auszuwählen. Drücken Sie zur Bestätigung. Textverschlüsselung Wä hlen Sie hier aus, um Textverschlüsselung einzustellen. Drücken Sie , um die Sprache auszuwählen. Drücken Sie zur Bestätigung. 4.2 Veränderung der Audioeinstellungen Drücken Sie auf der Fernbedienung um die Audio (Audio) Leiste aus der Menüleiste zu wählen.
Drücken Sie , um 2CH, und 5.1CH umzuschalten. Drücken Sie zur Bestätigung. Nachtmodus Wä hlen Sie dieser Taste aus, um Nachtmodus einzustellen. Drücken Sie um vom AUS, EIN und Komfort auszuwählen. Drücken Sie zur Bestätigung. S/PDIF Wä hlen Sie diese Taste aus, um S/PDIF Modus auszuwählen.. Drücken Sie um vom Raw, und LPCM auszuwählen..
Seite 23
Bildseitenverhältnis Wä hlen Sie diese Taste aus, um das Bildseitenverhältnis einzustellen. Drücken Sie , um vom Bildformat (Pan Scan 4:3) und Briefkasten (Letter Box 4:3 oder 16:9) auszuwählen. Drücken Sie zur Bestätigung. Pan Scan 4:3: Zeigt ein breites Bild auf dem ganzen Bildschirm an und schließt die redundanten Teilen aus.
Seite 24
dieses aus, wenn ein Standard 16:9 Fernsehapparat angeschlossen ist. Helligkeit Wä hlen Sie diese Taste aus, um Helligkeitsebenen einzustellen. Drücken Sie , um die Helligkeitspegel einzustellen. Die neuen Einstellungen sind auf dem Bildschirm vorangezeigt. Drücken Sie zur Bestätigung. Kontrast Wä hlen Sie diese Taste aus, um den Kontrastpegel einzustellen. Drücken Sie , um den Kontrastpegel einzustellen.
Drücken Sie um den Videoausgabetyp je nach Ihren Vorlieben einzustellen. Drücken Sie zur Bestätigung. Videosystem Wä hlen Sie aus, um das Fernsehsystem einzustellen. Drücken Sie um den Videoausgabetyp je nach Ihren Vorlieben einzustellen. Drücken Sie zur Bestätigung. 4.4 Veränderung der Netzwerkeinstellungen Drücken Sie auf der Fernbedienung um die Network Leiste aus der Menüleiste zu wählen.
Wireless Setup Bitte beachten Sie das Benutzerhandbuch zu der drahtlosen Funktion in der Packung des Wireless LAN USB Adapters um weitere Einzelheiten zu den Einstellungen zu erfahren. 4.5 Veränderung der Systemeinstellungen Drücken Sie auf der Fernbedienung um die System Leiste aus der Menüleiste zu wählen.
Wiederherstellungsst Wä hlen Sie aus, um die Werkeinstellungen wiederherzustellen. andard Eine Bestätigungsmeldung wird angezeigt. Wählen Sie OK und Drücken Sie Enter um die Werkeinstellungen wiederherzustellen. (Ihre individuellen Einstellungen werden verloren gehen und zurückgesetzt) 4.6 Verschiedenes Drücken Sie auf der Fernbedienung um die System Leiste aus der Menüleiste zu wählen.
Drücken Sie um den Datenträger auszuwählen, in der die Klips gespeichert sind. Wählen aus HDD, USB, CARD, NET und drücken Sie Wenn die Daten über HDD, USB Gerät und Speicherkarte verbunden sind oder das System an ein Netzwerk verbinden, können Sie Fotos durchsuchen, Musik hören and Filme sehen. 5.1 Alles durchsuchen Drücken Sie auf der Fernbedienung um die Fotos Leiste auszuwählen.
5.2 Musik durchsuchen Drücken Sie auf der Fernbedienung um die Music Leiste auszuwählen. Alle Verzeichnisse und unterstützten Audiodateien in dem aktuellen Verzeichnis werden angezeigt. Drücken Sie um die Datei auszuwählen, die Sie spielen wollen und drücken Sie Drücken Sie und ein Hilfsprogrammmenü erscheint, welches Ihnen ermöglicht, die gespielte Musik zu Ihrer Spielliste hinzufügen.
Alle Verzeichnisse und unterstützten Bilddateien im aktuellen Verzeichnis werden angezeigt. Drücken Sie um das Foto, das Sie ansehen möchten auszuwählen und drücken Sie dann . Das Foto wird als Vollbild angezeigt. Hinweis: 1. Wenn das Foto im Vollbildmodus angezeigt wird, beginnt die Diaschau automatisch. 2.
Alle Verzeichnisse und unterstützten Videodateien in dem aktuellen Verzeichnis werden angezeigt. Drücken Sie wählen Sie den Film, den Sie sehen möchten, drücken Sie dann . Der Film wird im Vollbildmodus gespielt. Diese Filmsuchfunktion unterstützt DAT, VOB, IFO, MPG, AVI, und TS Formatdateien. Wä...
5.5.1 Durchsuchen der Arbeitsgruppe Sie können die Arbeitsgruppe, der Ihr PC angehört, von der Arbeitsgruppenliste wählen, Ihren PC- Namen finden und zur Bestätigung drücken. Als nächstes wählen Sie die gemeinsame Multimediadatei aus, die Sie durchsuchen wollen. 31 / 47...
Seite 33
Hinweis: Auf Grund verschiedener Netzbedingungen kann manchmal auf die Arbeitsgruppe nicht zugegriffen werden, bzw. wird die Arbeitsgruppe auf der Liste nicht erscheinen. In solchem Fall müssen Sie 'Meine Abkürzungen' verwenden, um die gemeinsamen Dateien zu durchsuchen. 5.5.2 ‘Meine Abkürzungen’ durchsuchen Sie können auch ´...
Seite 34
Wä hlen Sie den Benutzernamen aus und die Eintragsanzeige erscheint. Benutzen Sie die Navigationspfeile, um Buchstaben und Nummer auszuwählen. Wählen Sie Großschreibungen (CAPS) aus, um zwischen Groß- und Kleinbuchstaben umzuschalten. Drücken Sie <- Um einen Buchstaben zu löschen. Drücken Sie -> um ein Leerzeichen einzufügen.
Wä hlen Sie Ihre IP- Adresse und drücken Sie zur Bestätigung. Als nächstes wählen Sie die gemeinsame Multimediadatei aus, die Sie durchsuchen wollen. 6. Dateikopiermenü Wä hlen Sie Kopieren aus dem Leit-Menü und gehen Sie in das Dateikopie Menü, wo Sie Dateien zwischen HDD und USB Geräten sowie dem Netzwerk kopieren können.
Seite 36
Drücken Sie um das Gerät auszuwählen. Drücken Sie abzubrechen, und für die weiteren Schritte. Schritt 2: Wählen Sie die Quellendateien aus, die Sie kopieren wollen. Drücken Sie um Dateien auszuwählen, um abzubrechen und um zum nächsten Schritt zu gelangen. Schritt 3: Wählen Sie den Zielordner aus, um die oben genannten Dateien zu speichern. Drücken Sie um den Ordner auszuwählen.
Seite 37
Drücken Sie um OK zu wählen und drücken Sie zur Bestätigung. Der Kopiervorgang wird gestartet. 36 / 47...
7. Musikfolgemenü Das Musikfolgemenü ermö glicht Ihnen, Ihre Musikfavoriten in der Wiedergabeliste zu durchsuchen und zu abzuspielen. Um in das Menü zu gelangen, wählen Sie Playlist/Wiedergabeliste im Leit- Menü aus oder drücken Sie auf der Fernbedienung. Es gibt bis zu 5 Musikfolgen. Bitte beachten Sie 5.2 Musik durchsuchen um zu erfahren, wie Sie Musikdateien zu der Musikfolge hinzufügen können.
Seite 39
Bitte legen Sie eine Datensicherung auf der HDD an, bevor Sie sie im Player installieren. Denn die folgenden Schritte werden die Festplatte formatieren und ALLE DATEN LÖSCHEN, die auf der Festplatte gespeichert sind. Schritt 2: Die HDD installieren Beachten Sie das HDD Installationshandbuch, und installieren Sie die HDD auf dem Player. Schritt 3: Das USB Stift einrichten Für die Firmware Installation benötigen Sie ein USB Stift.
Die Firmware Installation wird in 30 Sekunden beginnen. Die LED Anzeige auf der Vorderseite wird während der Installation aufleuchten. Wenn mit einem Fernsehgerät verbunden, so wird eine gelbe Installationsseite auf dem Bildschirm erscheinen. Warten Sie ca. 10 Minuten, die Installation wird zu Ende geführt, die LED Anzeigen werden aufhören zu leuchten und der Player wird automatisch in den Standby Modus übergehen.
Seite 41
Laden Sie die aktuellste Firmware von unserer Webseite herunter. Schritt 1: USB Stift einrichten Kopiere Sie die 6 Dateien in das Roots-Verzeichnis Ihres USB Stifts.. Schritt 2: ‘part.txt’ modifizieren Öffnen Sie die Datei ‘part.txt’ in dem USB Stift mit WordPad, und stellen Sie sicher dass Sie ‘option:install’...
Bitte modifizieren Sie die anderen Abschnitte in ‘part.txt’ nicht, sonst kann es zu einem Installationsfehler kommen. Schritt 3: Wiederholen Sie Schritt 4, Schritt 5 und Schritt 6 in 8.1 Firmware Installation. Hinweis: Wenn Installation oder Aktualisierung beendet wird, werden mehrere Systempartitionen erstellt.
Seite 43
VIDEO AUS Spezifikationen Kombinierter Ausgang 1 Vpp 75 Ohm Komponenten-Ausgang Y:1 Vpp 75 Ohm Cb:0.7 Vpp 75 Ohm Cr:0.7 Vpp 75 Ohm AUDIOLEISTUNG DA-Konverter 24-bit/192kHZ AD- Konverter 24-bit/96kHZ ≥ 95dB Lärm-Signal (1kHZ) ≥90dB Dynamikbereich (1kHZ) ≥95dB Kanal Trennung Gesamte Oberschwingung ≤...
3.5’’ SATA HDD Festplatte Maßzahlen (W/H/D) 211.5 x57x152mm Nettogewicht Ca. 1,2kg Hinweis: Änderungen der Spezifikationen und des Entwurfs dieses Produktes sind ohne vorherige Ankündigung vorbehalten. 9.2 Häufig gestellte Fragen Frage 1. Mein Computer erkennt den Player nicht. Antwort: Stellen Sie sicher, dass der Player eingeschaltet ist. Wenn er nicht eingeschaltet ist, wäre der Computer nicht im Stande den Player zu finden (2) Stellen Sie sicher, dass der Player mit dem PC verbunden ist.
Seite 45
Schließen Sie alle Programme, inklusive dem Windows® Explorer, die auf Daten des Players zugreifen können. Ist die Trennung aber nicht möglich, schließen Sie alle Programme und warten Sie 20 Sekunden ab, dann versuchen Sie es erneut mit Hilfe der grünen Pfeiltasten. Sollte dies immer noch nicht funktionieren, sollten Sie de Player ausschalten und das USB Kabel trennen.
Seite 46
Antwort: Im JPEG Format gibt es verschiedene Anzeigeoptionen. Der Player unterstützt nicht alle Optionen, daher sollten Sie, wenn nötig Ihr Fotoformat auf folgende Weise ändern: (1) Benützen Sie das Programm Photoshop, um das Photo zu öffnen; (2) Wählen Sie aus dem Menü "Datei" dann "Speichern unter“ (siehe linkes Bild) und wählen Sie als Bildformat "JPEG".
Antwort: Bitte überprüfen Sie, ob Ihr Fernseher Y/Pb/Pr 480P, 576P, 720P, 1080I Ausgaben unterstützt. Falls nicht, benutzen Sie stattdessen die A/V Signal-Anzeige, drücken Sie auf die „TV-System“-Taste Ihrer Fernbedienung und schalten Sie die Funktion TV Videoinput auf NTSC oder PAL um. Frage 9.
Schäden. Weiter durch die Nutzung für institutionelle oder kommerzielle Zwecke entstandene Schäden. -Verlust der Software des Kunden, der Firmware, von Informationen oder Daten. -.Ungeeignete Handhabung oder Installation. Für weitere Informationen bezüglich des Emtec Movie Cube Q100’ s, Garantie und www.emtec-international.com Serviceinformation besuchen Sie bitte unsere website 47 / 47...
