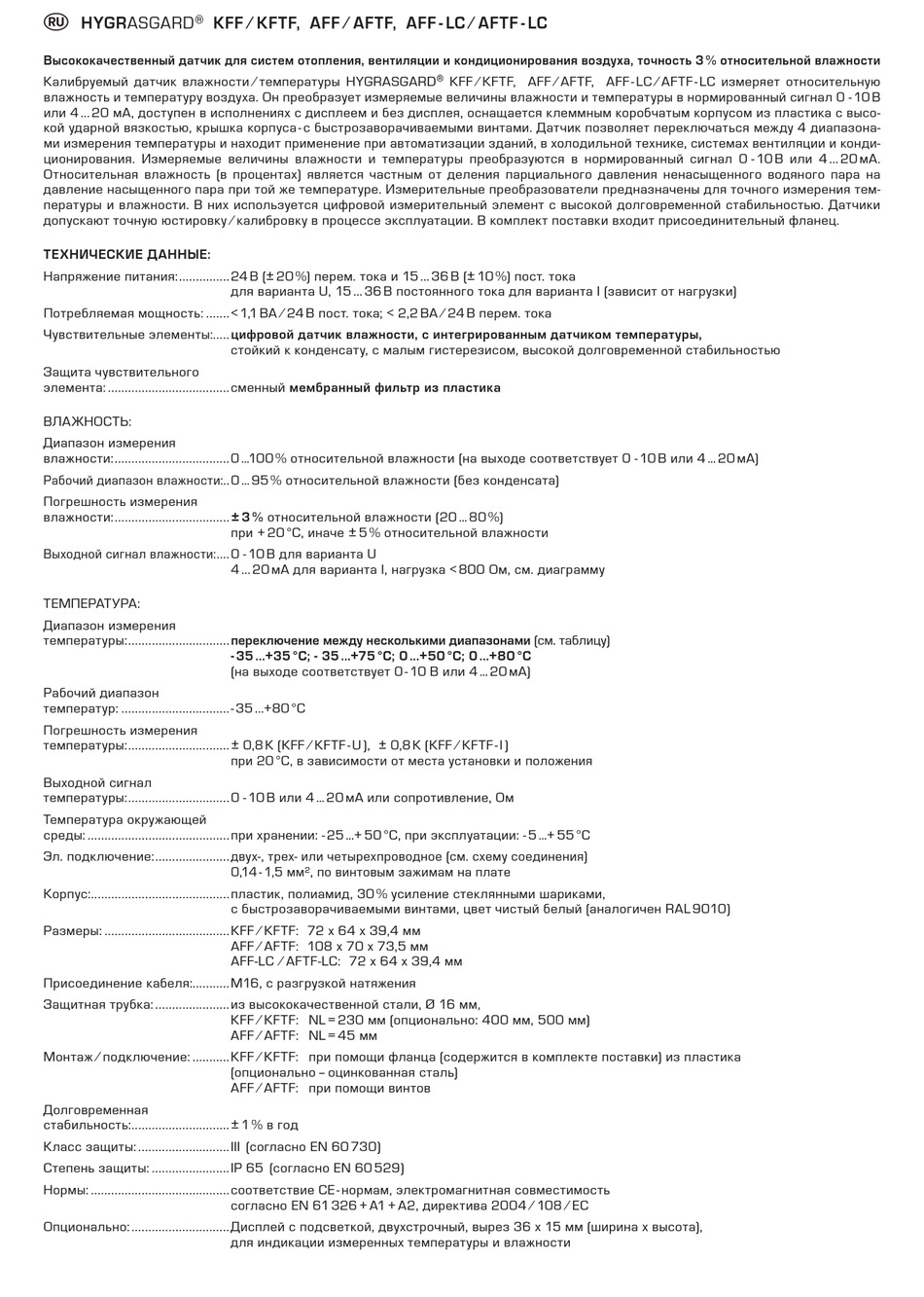

HYGRASGARD KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC
Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность 3 % относительной влажности
Калибруемый датчик влажности ⁄ температуры HYGRASGARD
влажность и температуру воздуха. Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0 - 10 В
или 4 ... 20 мА, доступен в исполнениях с дисплеем и без дисплея, оснащается клеммным коробчатым корпусом из пластика с высо-
кой ударной вязкостью, крышка корпуса - с быстрозаворачиваемыми винтами. Датчик позволяет переключаться между 4 диапазона-
ми измерения температуры и находит применение при автоматизации зданий, в холодильной технике, системах вентиляции и конди-
ционирования. Измеряемые величины влажности и температуры преобразуются в нормированный сигнал 0 - 10 В или 4 ... 20 мА.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на
давление насыщенного пара при той же температуре. Измерительные преобразователи предназначены для точного измерения тем-
пературы и влажности. В них используется цифровой измерительный элемент с высокой долговременной стабильностью. Датчики
допускают точную юстировку ⁄ калибровку в процессе эксплуатации. В комплект поставки входит присоединительный фланец.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Напряжение питания: ............... 24 B (± 20 %) перем. тока и 15 ... 36 В (± 10 %) пост. тока
Потребляемая мощность: ....... < 1,1 ВА ⁄ 24 В пост. тока; < 2,2 ВА ⁄ 24 В перем. тока
Чувствительные элементы:..... цифровой датчик влажности, с интегрированным датчиком т емпературы,
Защита чувствительного
элемента: .................................... сменный мембранный фильтр из пластика
ВЛАЖНОСТЬ:
Диапазон измерения
влажности: .................................. 0 ...100 % относительной влажности (на выходе соответствует 0 - 10 B или 4 ... 20 мА)
Рабочий диапазон влажности:.. 0 ... 95 % относительной влажности (без конденсата)
Погрешность измерения
влажности: .................................. ± 3 % относительной влажности (20 ... 80 %)
Выходной сигнал влажности: .... 0 - 10 B для варианта U
ТЕМПЕРАТУРА:
Диапазон измерения
температуры: .............................. переключение между несколькими диапазонами (см. таблицу)
Рабочий диапазон
температур: ................................ - 35 ...+80 °C
Погрешность измерения
температуры: .............................. ± 0,8 K (KFF ⁄ KFTF - U ), ± 0,8 K (KFF ⁄ KFTF - I )
Выходной сигнал
температуры: .............................. 0 - 10 B или 4 ... 20 мА или сопротивление, Ом
Температура окружающей
среды: .......................................... при хранении: - 25 ...+ 50 °C, при эксплуатации: - 5 ...+ 55 °C
Эл. подключение: ...................... двух-, трех- или четырехпроводное (см. схему соединения)
Корпус: ......................................... пластик, полиамид, 30 % усиление стеклянными шариками,
Размеры: ..................................... KFF ⁄ KFTF: 72 x 64 x 39,4 мм
Присоединение кабеля:........... M16, с разгрузкой натяжения
Защитная трубка: ...................... из высококачественной стали, Ø 16 мм,
Монтаж ⁄ подключение: ........... KFF ⁄ KFTF: при помощи фланца (содержится в комплекте поставки) из пластика
Долговременная
стабильность: ............................. ± 1 % в год
Класс защиты: ........................... III (согласно EN 60 730)
Степень защиты: ....................... IP 65 (согласно EN 60 529)
Нормы: ......................................... соответствие CE - нормам, электромагнитная совместимость
Опционально: ............................. Дисплей с подсветкой, двухстрочный, вырез 36 x 15 мм (ширина x высота),
для варианта U, 15 ... 36 B постоянного тока для варианта I (зависит от нагрузки)
стойкий к конденсату, с малым гистерезисом, высокой долговременной стабильностью
при + 20 °C, иначе ± 5 % относительной влажности
4 ... 20 мА для варианта I, нагрузка < 800 Ом, см. диаграмму
- 35 ...+35 °C; - 35 ...+75 °C; 0 ...+50 °C; 0 ...+80 °C
(на выходе соответствует 0 - 10 B или 4 ... 20 мА)
при 20 °C, в зависимости от места установки и положения
0,14 - 1,5 мм², по винтовым зажимам на плате
с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010)
AFF ⁄ AFTF: 108 x 70 x 73,5 мм
AFF-LC ⁄ AFTF-LC: 72 x 64 x 39,4 мм
KFF ⁄ KFTF: NL = 230 мм (опционально: 400 мм, 500 мм)
AFF ⁄ AFTF: NL = 45 мм
(опционально – оцинкованная сталь)
AFF ⁄ AFTF: при помощи винтов
согласно EN 61 326 + A1 + A2, директива 2004 ⁄ 108 ⁄ EC
для индикации измеренных температуры и влажности
® KFF ⁄ KFTF, AFF ⁄ AFTF, AFF - LC ⁄ AFTF - LC измеряет относительную
