VOR DER MONTAGE DER LÜFTUNGSANLAGE DIE BETRIEBSANLEITUNG AUFMERKSAM LESEN.
DAS LÜFTUNGSROHR DER MONTIERTEN LÜFTUNGSANLAGE DARF NICHT VON VORHÄNGEN
USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT.

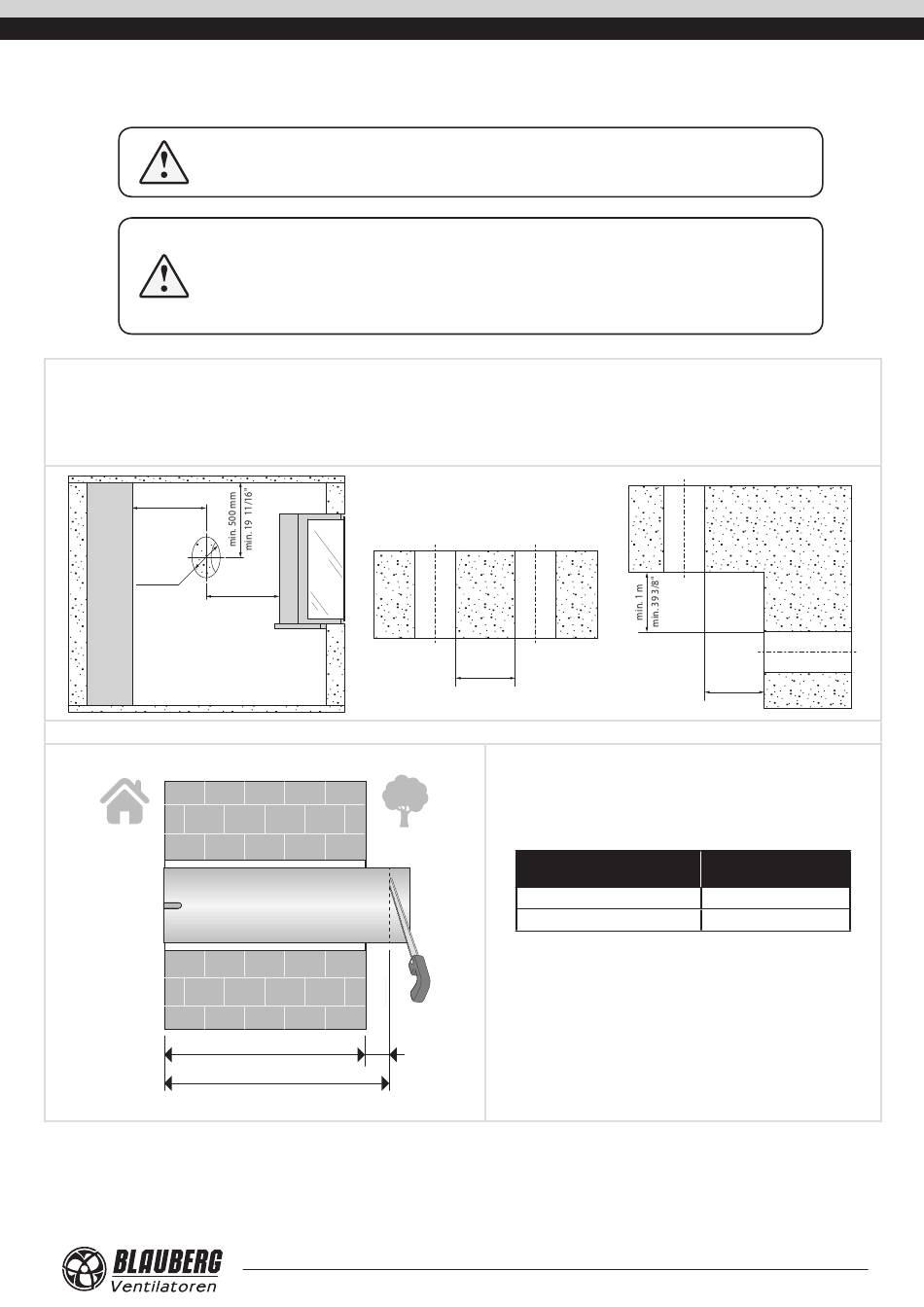

1. Kernlochbohrungen in der Außenwand vorbereiten.
Eine oder zwei runde Kernlochbohrungen, je nach Anzahl der Lüftungsanlagen, in der Außenwand vorbereiten. Die Lüftungsanlagen möglichst weit
voneinander entfernt montieren, um einen effizienten Betrieb zu gewährleisten.
Fertigen Sie während der Vorbereitung der Kernlochbohrungen eine Vertiefung zur Verlegung des Kabels in der Wand für die Verbindung der
weiteren Einzelgeräte untereinander an. Die Größe der Kernlochbohrung und der Mindestabstand zur Montagefläche, z.B. zur Wand, Decke oder
zum Fenster sowie der Mindestabstand zwischen den Geräten sind unten abgebildet.
min. 500 mm
min. 19 11/16"
Ø 180 mm
min. 500 mm
Ø 7 1/16"
min. 19 11/16"
2. Die Lüftungsrohre in der erforderlichen Länge vorbereiten.
MONTAGE DER LÜFTUNGSANLAGE
B
A
L
VENTO Eco / VENTO Eco2
min. 1 m
min. 39 3/8"
Die Wanddicke B messen.
Die Länge des Lüftungsrohres muss L = B + A betragen, wobei A das
an der Außenwand überstehende Lüftungsrohrstück ist, welches für
die Montage des Außengitters oder der Außenhaube erforderlich ist.
Zu A, siehe Tabelle unten.
Modell der Außenhaube oder
des Außengitters
AH-10
AG-3
Die Länge A für andere Außenhauben finden Sie in der jeweiligen
Montageanleitung.
Das Lüftungsrohr an dem Ende, an dem sich keine Aussparung für
die Kabel befindet, auf die Länge L kürzen.
Das Lüftungsrohr so in das vorbereitete Kernloch einsetzen, dass sich
die Aussparung für die Kabelzuführung auf der Seite der Innenwand
befindet. Das Rohr muss bündig mit der Innenwand sein.
min. 1 m
min. 39 3/8"
Länge des überstehenden
Lüftungsrohrstücks A, mm
10
0
9
