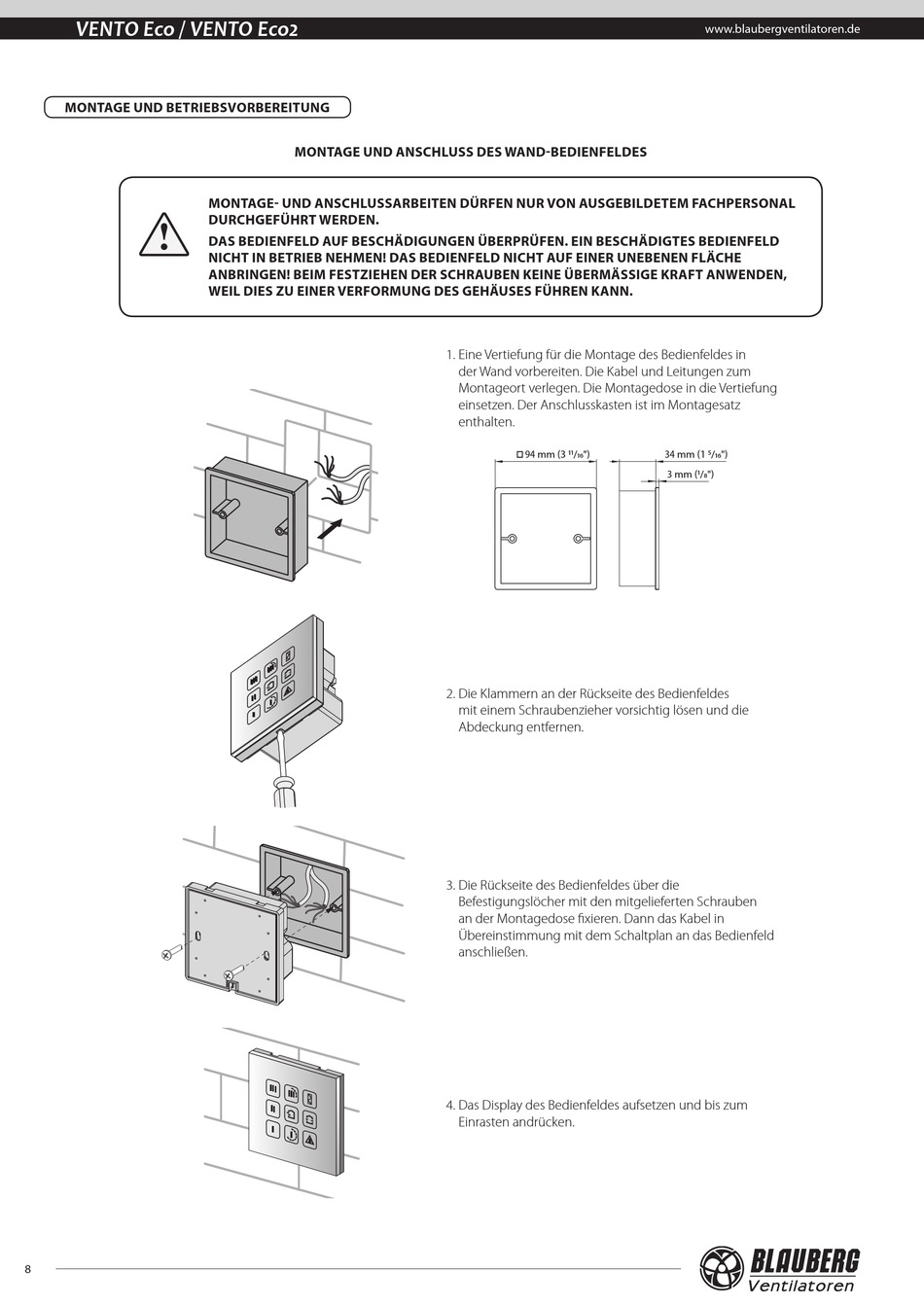

VENTO Eco / VENTO Eco2
MONTAGE UND BETRIEBSVORBEREITUNG
8
MONTAGE UND ANSCHLUSS DES WAND-BEDIENFELDES
MONTAGE- UND ANSCHLUSSARBEITEN DÜRFEN NUR VON AUSGEBILDETEM FACHPERSONAL
DURCHGEFÜHRT WERDEN.
DAS BEDIENFELD AUF BESCHÄDIGUNGEN ÜBERPRÜFEN. EIN BESCHÄDIGTES BEDIENFELD
NICHT IN BETRIEB NEHMEN! DAS BEDIENFELD NICHT AUF EINER UNEBENEN FLÄCHE
ANBRINGEN! BEIM FESTZIEHEN DER SCHRAUBEN KEINE ÜBERMÄSSIGE KRAFT ANWENDEN,
WEIL DIES ZU EINER VERFORMUNG DES GEHÄUSES FÜHREN KANN.
1. Eine Vertiefung für die Montage des Bedienfeldes in
der Wand vorbereiten. Die Kabel und Leitungen zum
Montageort verlegen. Die Montagedose in die Vertiefung
einsetzen. Der Anschlusskasten ist im Montagesatz
enthalten.
94 mm (3 / ")
2. Die Klammern an der Rückseite des Bedienfeldes
mit einem Schraubenzieher vorsichtig lösen und die
Abdeckung entfernen.
3. Die Rückseite des Bedienfeldes über die
Befestigungslöcher mit den mitgelieferten Schrauben
an der Montagedose fixieren. Dann das Kabel in
Übereinstimmung mit dem Schaltplan an das Bedienfeld
anschließen.
4. Das Display des Bedienfeldes aufsetzen und bis zum
Einrasten andrücken.
www.blaubergventilatoren.de
34 mm (1 / ")
3 mm ( / ")
