VENTO Eco / VENTO Eco2

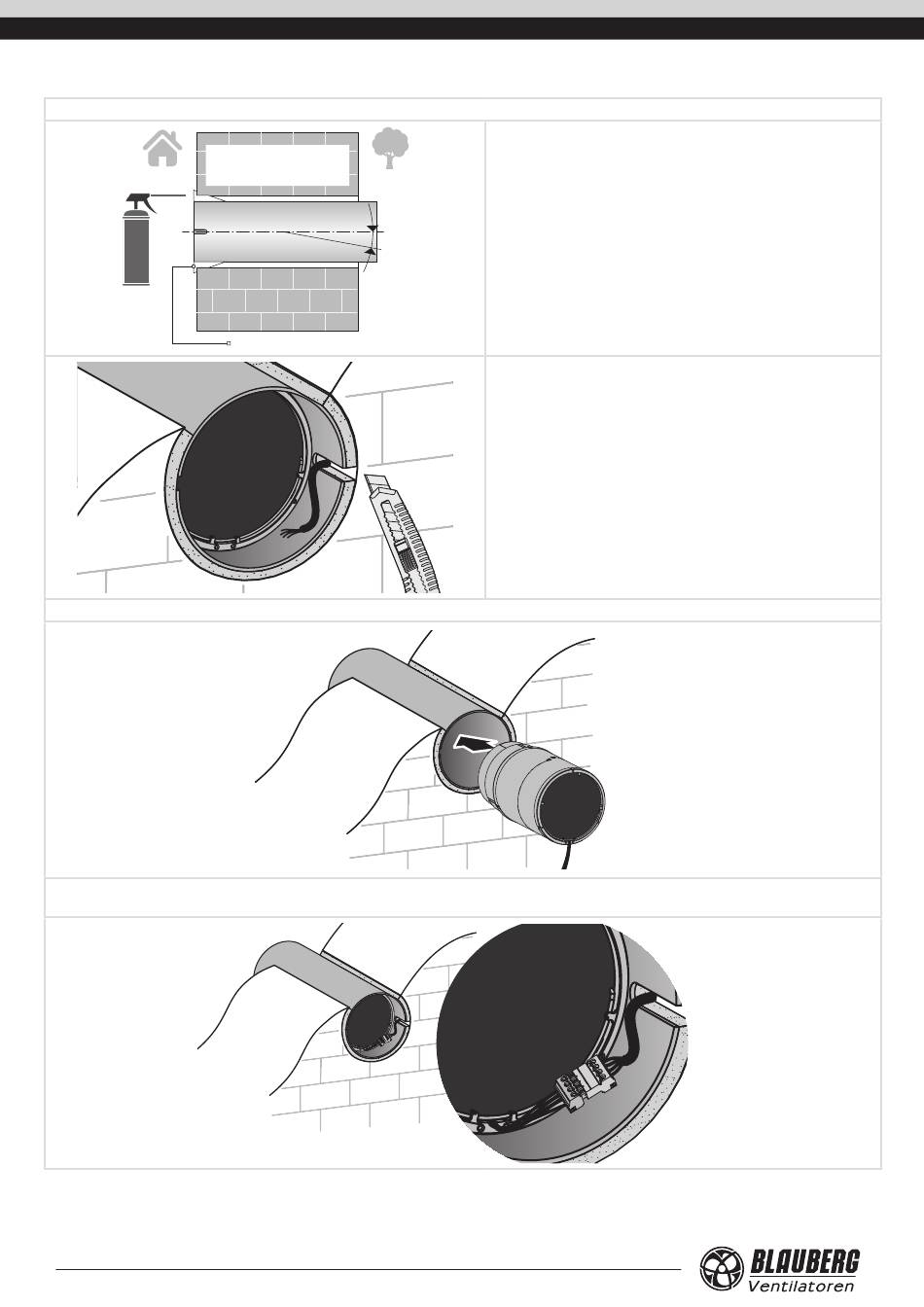

3. Das Lüftungsrohr in die Wand einsetzen.
4. Die Patrone in das Lüftungsrohr einsetzen.
5. Den Anschlussstecker des Bedienfelds in Übereinstimmung mit dem Anschlussschema anschließen. Die Anschlussstecker der Patrone und des
Bedienfeldes verbinden.
10
Hohlräume zwischen dem
Lüftungsrohr und der Wand mit
Montageschaum ausfüllen.
min 3 mm
Styropor
Das Lüftungsrohr mit Hilfe der Styropor-Keile mit einem
Mindestwinkel von 3 mm nach unten in die Wand einsetzen.
Die Hohlräume zwischen dem Lüftungsrohr und der Wand mit
Montageschaum ausfüllen.
Damit das Stromkabel beim Einsetzen der Patrone in das
Lüftungsrohr nicht stört, in den Montageschaum ebenfalls eine
Aussparung zur Verlegung des Kabels einbringen, passend zur
Aussparung im Lüftungsrohr.
Zur reibungslosen Platzierung des Kabels in der Vertiefung vorsichtig
möglichen überschüssigen Montageschaum abschneiden. Hierbei
darauf achten, dass die Kabelisolierung nicht beschädigt wird.
