Weatherdock AG
www.easyais.com

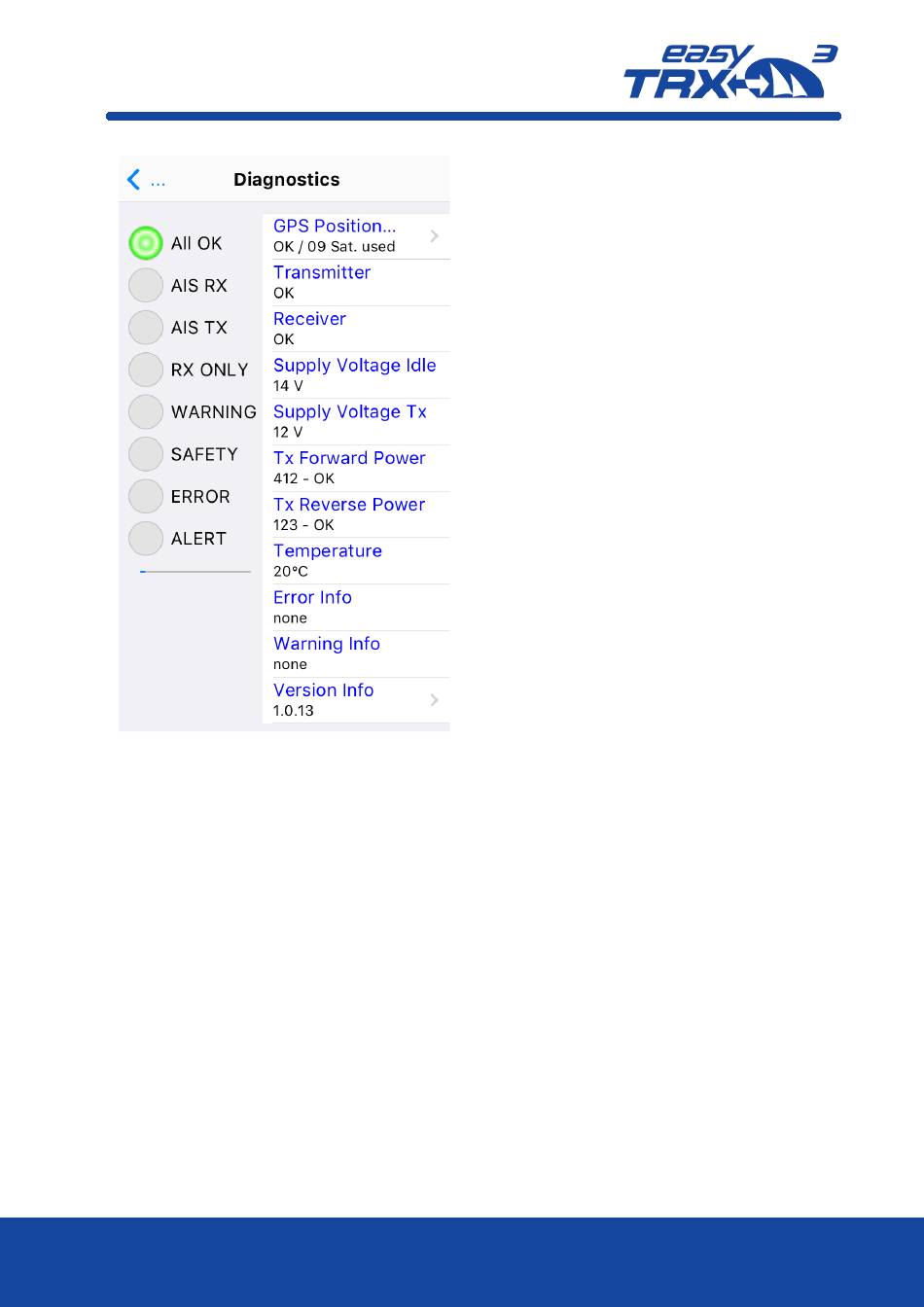

Transmitter
zeigt an, ob für die Übertragung der eigenen
AIS Daten alles OK ist.
Receiver
zeigt an, ob für den Empfang der allgemeinen
AIS Daten alles OK ist.
Supply Voltage "Idle" / Supply Voltage "TX"
Das ist der Spannungswert während des
Sendens. Hier zieht das easyTRX3 Gerät aus
dem Bord-Netz kurzzeitig ca. 2 A Strom. Sind
die Versorgungsadern zu dünn und relativ lang,
kann die Spannung deutlich unter den "Idle"-
Wert (Ruhewert) einbrechen, was zu einer
verminderten Sendeleistung führen kann.
Eventuell sollte man eine dickere Leitung
wählen bzw. alle Kontaktverbindungen
kontrollieren.
TX Forward Power / TX Reverse Power
"TX Forward Power, TX Reverse Power" stehen
auf OK, wenn die angeschlossene UKW-
Antenne einwandfrei ist. Hat die Antenne
einen Kurzschluss oder das Antennenkabel ist
unterbrochen, steht hier "Error".
Fehlermeldung / Warnmeldung
Liegt eine Warnung oder ein Fehler vor, so wird
dies über die LED angezeigt. Zusätzlich wird
der Fehler in der Liste kurz definiert. Falls dies
geschieht, nutzen Sie bitte das Programing-
Tool, das auf dem internen Speicher abgelegt
ist, zur weiteren Analyse (siehe dazu auch
Kapitel 5.1).
Seite 60
