Produktübersicht

2.2 Bedien- und Anzeigeelemente

2.2 Bedien- und Anzeigeelemente

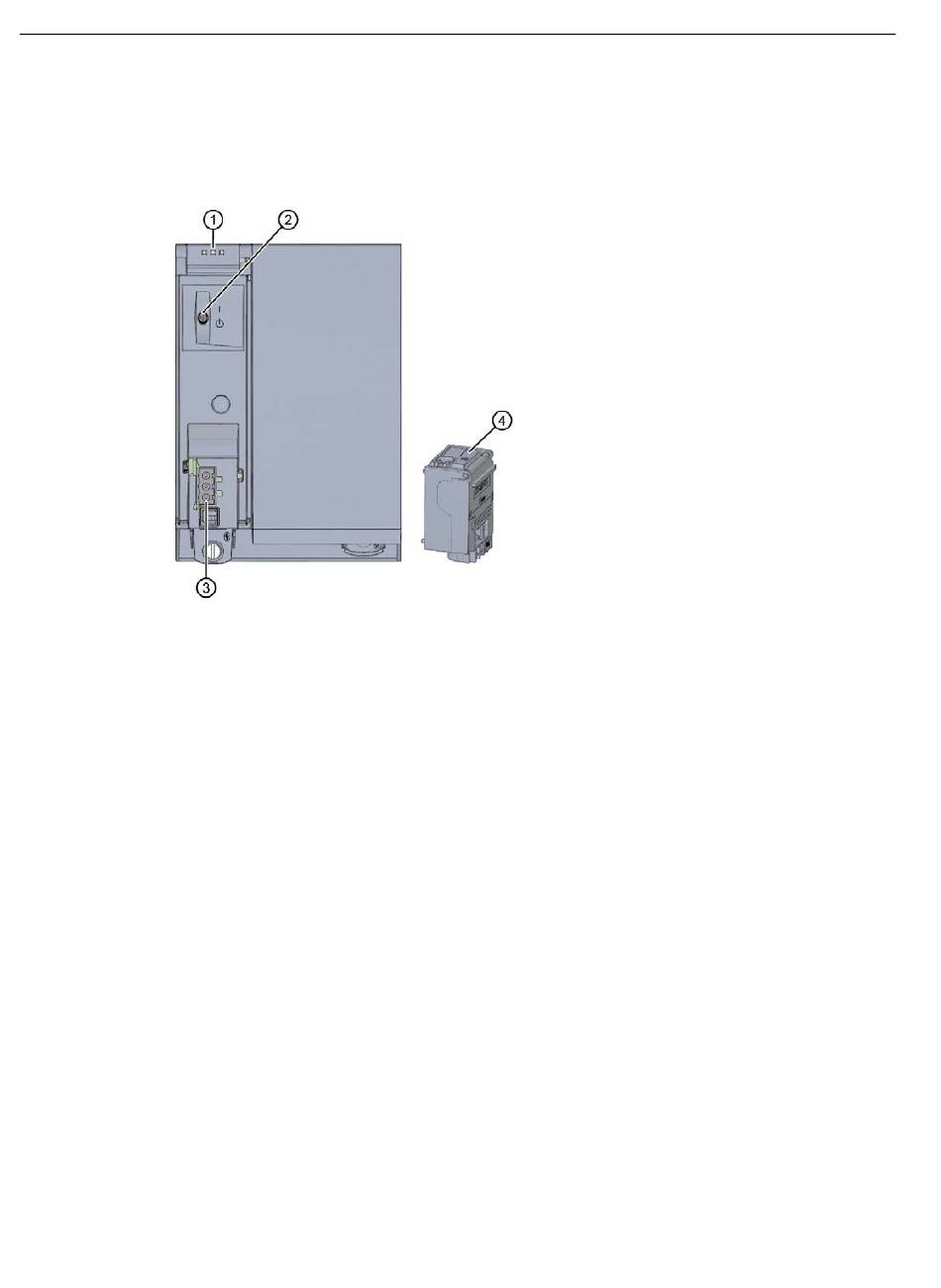

Das folgende Bild zeigt die Bedien- und Anschlusselemente der PS 60W 24/48/60VDC HF
hinter der Frontklappe und den Netzanschluss-Stecker.
①
②
③
④
Bild 2-2
12
LED-Anzeigen über den aktuellen Betriebszustand und Diagnosestatus der PS
Ein-/Ausschalter
Anschluss für die Spannungsversorgung über den Netzanschluss-Stecker
Netzanschluss-Stecker, bei Auslieferung gesteckt
Ansicht der PS 60W 24/48/60VDC HF (ohne Frontklappe) und des Netzanschluss-
Steckers
Stromversorgungsmodul PS 60W 24/48/60VDC HF (6ES7505-0RB00-0AB0)
Gerätehandbuch, 01/2019, A5E39449625-AB
