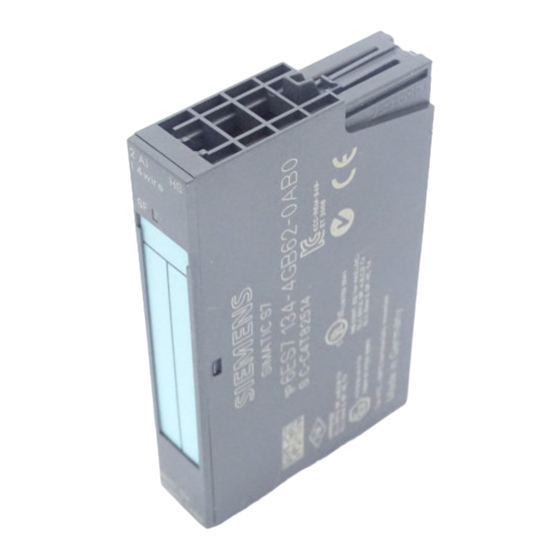

SIMATIC Dezentrale Peripherie ET 200S Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0)
SIMATIC
Dezentrale Peripherie ET 200S
Analoges Elektronikmodul
2AI I 4WIRE HS
(6ES7134-4GB62-0AB0)
Gerätehandbuch
01/2008
A5E01076123-02
Vorwort
______________
Eigenschaften
______________
Parameter
______________
Diagnose
______________
Analogwertdarstellung
______________
Anschließen
1
2
3
4
5

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens 6ES7134-4GB62-0AB0

  • Seite 1 Vorwort SIMATIC Dezentrale Peripherie ET 200S Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) ______________ Eigenschaften ______________ Parameter SIMATIC ______________ Diagnose Dezentrale Peripherie ET 200S Analoges Elektronikmodul ______________ Analogwertdarstellung 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) ______________ Anschließen Gerätehandbuch 01/2008 A5E01076123-02...
  • Seite 2: Sicherheitshinweise

    Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
  • Seite 3: Vorwort

    Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott. Weitere Unterstützung Bei Fragen zur Nutzung der in diesem Gerätehandbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. http://www.siemens.com/automation/partner Den Wegweiser zum Angebot an technischen Dokumentationen für die einzelnen SIMATIC...
  • Seite 4: Technical Support

    ● Ihren Ansprechpartner für Automation & Drives vor Ort über unsere Ansprechpartner- Datenbank. ● Informationen über Vor-Ort Service, Reparaturen, Ersatzteile. Vieles mehr steht für Sie unter dem Begriff "Leistungen" bereit. Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Eigenschaften............................7 Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0)..........7 Kompatibilität zum Vorgängermodul....................12 Parameter..............................13 Parameter ............................13 Parameterbeschreibung.......................14 Diagnose ..............................15 Diagnose durch LED-Anzeige......................15 Fehlertypen ..........................16 Alarme............................17 Analogwertdarstellung ..........................19 Einleitung .............................19 Analogwertdarstellung für Messbereiche mit SIMATIC S7............19 Messbereiche..........................20...
  • Seite 6 Inhaltsverzeichnis Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 7: Eigenschaften

    Eigenschaften Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Eigenschaften ● 2 Eingänge für Strommessung je Kanal ● strombegrenzte Geberversorgung (90 mA) ● Eingangsbereiche: – 4 bis 20 mA, Auflösung 15 Bit – 0 bis 20 mA, Auflösung 15 Bit – ± 20 mA, Auflösung 15 Bit + Vorzeichen ●...
  • Seite 8 Eigenschaften 1.1 Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Anschlussbelegung für 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Klemme Belegung Klemme Belegung Erläuterungen : Eingangssignal "+", Kanal n • : Eingangssignal "-", Kanal n • L+: Spannungsversorgung für 4-Draht-Messumformer • : Masse (vom Powermodul) •...
  • Seite 9 Eigenschaften 1.1 Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Prinzipschaltbild µ Bild 1-1 Prinzipschaltbild des 2AI I 4WIRE HS Technische Daten 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Maße und Gewicht Breite (mm) Gewicht ca. 40 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb Unterstützt I&M-Funktionen...
  • Seite 10 Eigenschaften 1.1 Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Stromaufnahme Versorgungs- und Lastspannung L+ (ohne • max. 130 mA Last) Verlustleistung des Moduls typ. 2 W Status, Alarme, Diagnosen Alarme Prozessalarm • parametrierbar Diagnosefunktionen Sammelfehleranzeige rote LED "SF" • Diagnoseinformationen auslesbar •...
  • Seite 11: Firmware-Update

    Eigenschaften 1.1 Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Daten zur Auswahl des Gebers Eingangsbereich (Nennwert)/ Eingangswiderstand Strom • 4 bis 20 mA/106 Ω 0 bis 20 mA/106 Ω ± 20 mA/106 Ω Anschluss der Signalgeber für Strommessung als 2-Draht-Messumformer möglich •...
  • Seite 12: Kompatibilität Zum Vorgängermodul

    Kompatibilität zum Vorgängermodul Kompatibel zum Analogen Elektronikmodul 4AI 2WIRE HS (6ES7134-4GB61-0AB0/ 6ES7134- 4GB60-0AB0) Wenn Sie das 2AI 4WIRE HS (6ES7134-4GB62-0AB0) als Vorgängermodul (6ES7134- 4GB61-0AB0/ 6ES7134-4GB60-0AB0) konfigurieren, dann verhält es sich kompatibel. Folgende technische Daten des 2AI 4WIRE HS (6ES7134-4GB62-0AB0) werden entsprechend dem Vorgängermodul (6ES7134-4GB61-0AB0/ 6ES7134-4GB60-0AB0)
  • Seite 13: Parameter

    Kanal des Nennbereiches Messbereich * nur im Messbereich 4 bis 20 mA Hinweis Wenn Sie einen Kanal des Elektronikmoduls deaktivieren, dann erzielen Sie aufgrund des verwendeten Messverfahrens keinen Geschwindigkeitsvorteil! Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 14: Parameterbeschreibung

    Nachfolgende Bilder zeigen die Sprungantwort bei den verschiedenen Glättungsfaktoren in Abhängigkeit von der Anzahl der Baugruppenzyklen. Bild 2-1 Glättung bei 2AI I 4WIRE HS (ab 6ES7134-4GB62-0AB0) Bild 2-2 Glättung bei 2AI I 4WIRE HS (6ES7134-4GB61-0AB0/ 6ES7134-4GB60-0AB0) Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0)
  • Seite 15: Diagnose

    Status- und Fehleranzeigen Ereignis (LED) Ursache Maßnahme Keine Parametrierung oder Überprüfen Sie die falsches Modul gesteckt. Keine Parametrierung. Überprüfen Sie Lastspannung vorhanden. die Lastspannung. Werten Sie Diagnosemeldung liegt vor. die Diagnose aus. Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 16: Fehlertypen

    Wert liegt unterhalb des Korrektur Abstimmung Grenzwert Untersteuerungsbereiches. Modul/Aktor. unterschritten 00111: Oberer Wert liegt oberhalb des Korrektur Abstimmung Grenzwert Übersteuerungsbereiches. Modul/Aktor. überschritten 00110: Leitung zum Geber Korrektur der Leitungsbruch unterbrochen. Prozessverdrahtung. Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 17: Alarme

    Diagnose 3.3 Alarme Alarme Prozessalarm von Analogen Eingabemodulen Bild 3-1 Aufbau ab Byte x+4 und Byte x+5 für Prozessalarm (Analogeingabe) Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 18 Diagnose 3.3 Alarme Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 19: Analogwertdarstellung

    Tabelle 4-1 Analogwertdarstellung (SIMATIC S7-Format) Auflösung Analogwert Bitnummer Wertigkeit der Bits Vorzeichen Das Vorzeichen (VZ) des Analogwertes steht immer im Bit Nummer 15: ● "0" → + ● "1" → – Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 20: Messbereiche

    20,0005 27649 6C01 20,0000 20,0000 27648 6C00 15,0000 16,0000 20736 5100 Nennbereich 0,0000 4,0000 negative Werte nicht 3,9995 FFFF möglich Untersteuerungs- bereich 1,1852 -4864 ED00 < 1,1852 -32768 8000 Unterlauf Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 21 • Grenzwert unterschritten" Diagnose "Drahtbruch" gesperrt Messwert nach Verlassen des • -32767 8000 • Untersteuerungsbereiches Diagnose "Überlauf/ Unterlauf" • gesperrt Messbereichsgrenzen für die Erkennung des Drahtbruchs/ Unterlaufs: bei 1,185 mA Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 22: Einfluss Auf Analogwertdarstellung

    Nennbereich Messwert Messwert Über-/Untersteuerungsbereich Messwert Messwert Überlauf 7FFF Ende des Übersteuerungsbereichs +1 zuzüglich Überlaufbit Unterlauf 8000 Ende des Untersteuerungsbereichs -1 zuzüglich Überlaufbit vor Parametrierung bzw. bei falscher 7FFF 7FFF Parametrierung Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 23: Anschließen

    (Gleichtaktspannung/Common Mode) auftreten. Damit der zulässige Wert nicht überschritten wird, müssen Sie abhängig von der Potenzialanbindung der Geber (isoliert, nichtisoliert) unterschiedliche Maßnahmen durchführen. Diese Maßnahmen sind in diesem Kapitel erläutert. Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 24: Verwendete Abkürzungen

    überschritten wird, verbinden Sie M- mit M Das folgende Bild zeigt den prinzipiellen Anschluss von isolierten Messwertgebern an die Analogen Eingabebaugruppen. ① Logik ② Rückwandbus ③ Erdungssammelleitung ④ zentraler Erdungspunkt ⑤ isolierte Messwertgeber Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 25: Draht-Messumformer (Mu) An Externer Spannungsversorgung Betreiben

    MU nur bei gleichen Bezugspotenzialen der Versorgungsspannungen (DC 24 V) an das 2AI I 4WIRE anschließbar. Wenn eine erhöhte Störeinstrahlung besteht, dann empfehlen wir eine Verbindung zwischen M- und M auf dem Terminalmodul des 2AI I 4WIRE herzustellen. Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 26: Beschalten Von Nicht Benutzten Kanälen Der Analogen Eingabemodule

    Hinweis Die zulässigen Grenzwerte können bei leitungsgebundenen HF-Einstrahlungen bis zu 100 kHz an den Messeingängen des Elektronikmoduls überschritten werden (bis zu < 10%). Dies ist bedingt durch das vorgegebene Messverfahren. Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 27: Index

    Service & Support, 4 Glättung, 14 Gültigkeitsbereich Gerätehandbuch, 3 Technical Support, 4 Trainingscenter, 4 Internet Service & Support, 4 Isolierte Messwertgeber, 24 Verhalten der Analogmodule, 22 bei Störungen, 22 im Betrieb, 22 Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
  • Seite 28 Index Analoges Elektronikmodul 2AI I 4WIRE HS (6ES7134-4GB62-0AB0) Gerätehandbuch, 01/2008, A5E01076123-02...
