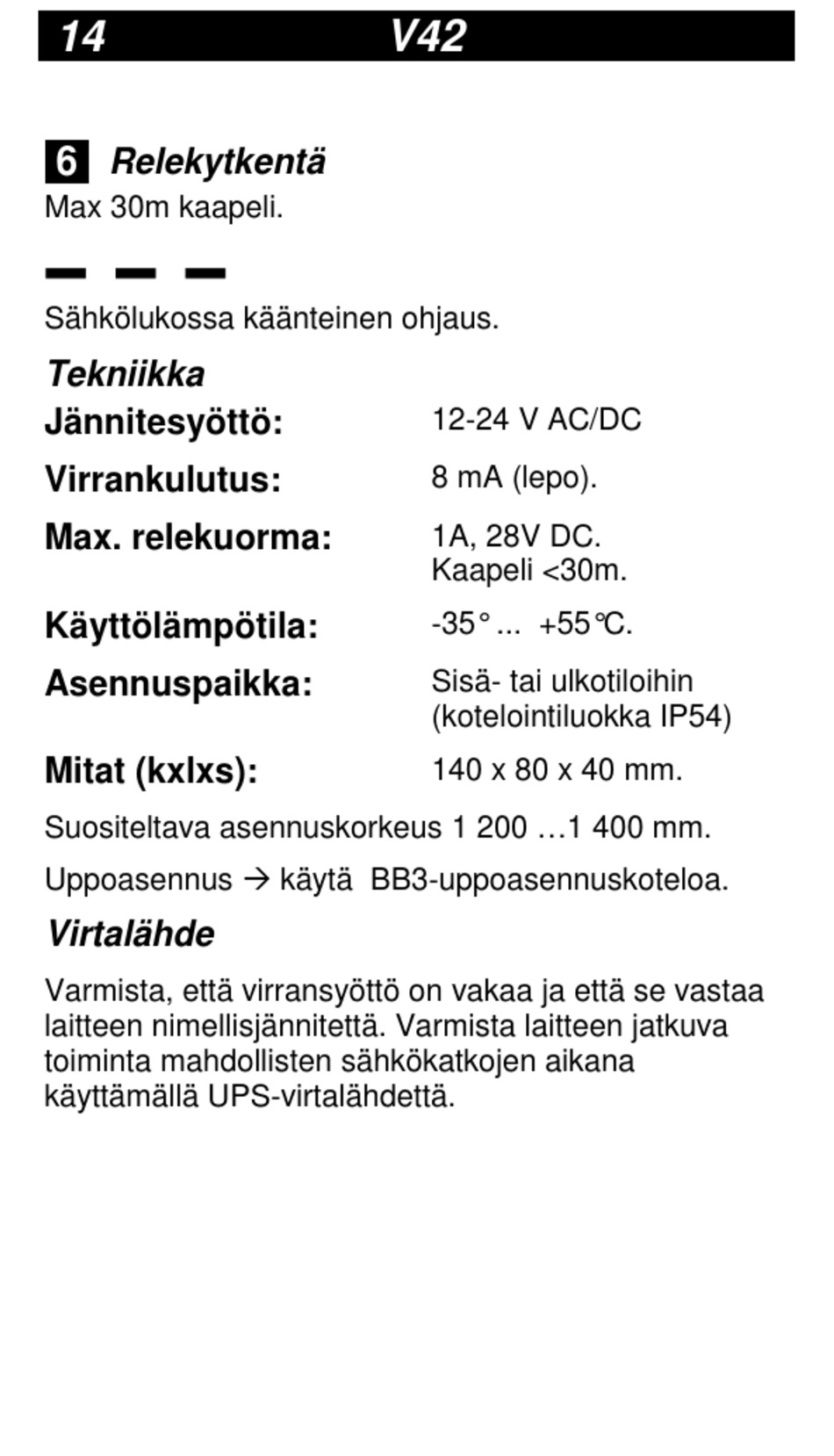

Vanderbilt Codelock V42 Technische Bedienungsanleitung Seite 14

14
6
Relekytkentä
Max 30m kaapeli.
Sähkölukossa käänteinen ohjaus.
Tekniikka
Jännitesyöttö:
Virrankulutus:
Max. relekuorma:
Käyttölämpötila:
Asennuspaikka:
Mitat (kxlxs):
Suositeltava asennuskorkeus 1 200 ...1 400 mm.
Uppoasennus  käytä BB3-uppoasennuskoteloa.
Virtalähde
Varmista, että virransyöttö on vakaa ja että se vastaa
laitteen nimellisjännitettä. Varmista laitteen jatkuva
toiminta mahdollisten sähkökatkojen aikana
käyttämällä UPS-virtalähdettä.
V42
12-24 V AC/DC
8 mA (lepo).
1A, 28V DC.
Kaapeli <30m.
-35° ... +55°C.
Sisä- tai ulkotiloihin
(kotelointiluokka IP54)
140 x 80 x 40 mm.
