Vanderbilt SPCK521 Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SPCK521:
- Benutzerhandbuch (53 Seiten) ,
- Installationsanleitung (10 Seiten)
Werbung
Quicklinks
SUPPORT INFORMATION
Kurzanleitung für das Kompakt Bedienteil
Dieses Dokument beschreibt die Verwendung des Kompakt Bedienteil und definiert die
Anzeigen für Warnmeldungen und Einstellungsmodi.
▪
Einführung
▪
Funktionstasten
▪
LEDs
Inhaltsverzeichnis
1.
Einführung
1.1.
Beschreibung der LEDs
1.2.
Beschreibung des Anzeigemoduls
1.3.
Funktionstasten im Ruhezustand
2.
Anmeldung
2.1.
Anmeldung mit PIN
2.2.
Anmeldung mit Karte
2.3.
Anmelden mit PIN und Karte
2.4.
PIN ändern
3.
Einzelbereichsansicht
3.1.
Das System scharf und unscharf schalten
3.2.
Scharfschalten nicht möglich
3.3.
Einen Fehler zurücksetzen
3.4.
Einen Alarm quittieren
4.
Mehrbereichsansicht
4.1.
Das System scharf und unscharf schalten
4.2.
Quitieren eines Alarm
4.3.
Einen Fehler zurücksetzen
4.4.
Scharfschalten nicht möglich
Intrusion
2021-10-14
1-2
1-4
1-5
1-5
2-6
2-6
2-7
2-7
2-8
3-9
3-9
3-10
3-11
3-13
4-14
4-14
4-16
4-17
4-19
Werbung
Verwandte Anleitungen für Vanderbilt SPCK521
Inhaltszusammenfassung für Vanderbilt SPCK521

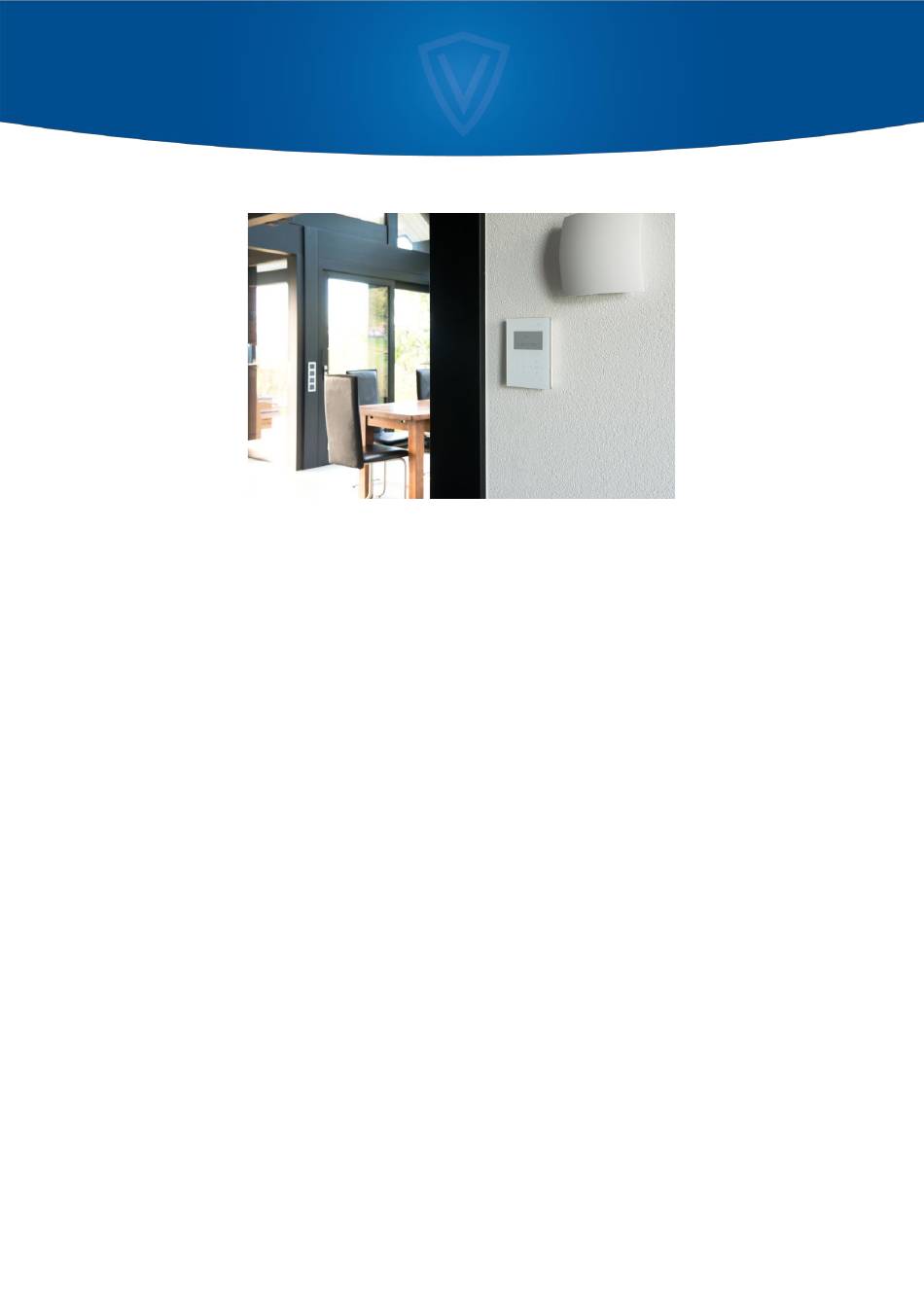

- Seite 1 SUPPORT INFORMATION Intrusion 2021-10-14 Kurzanleitung für das Kompakt Bedienteil Dieses Dokument beschreibt die Verwendung des Kompakt Bedienteil und definiert die Anzeigen für Warnmeldungen und Einstellungsmodi. ▪ Einführung ▪ Funktionstasten ▪ LEDs Inhaltsverzeichnis Einführung 1.1. Beschreibung der LEDs 1.2. Beschreibung des Anzeigemoduls 1.3.
- Seite 2 Bedienteil aus dem Ruhezustand geweckt, die Tasten leuchten auf und die Anzeige schaltet sich ein. Das Kompakt-Bedienteile unterstützen Sprachansagen durch einen integrierten Lautsprecher. Das Kompakt-Bedienteil SPCK521 besitzt zwei eingebettete Kartenleser. Durch Vorhalten einer Karte oder eines Transponders am dafür vorgesehenen Bereich des Kompakt- Bedienteils SPCK521 wird das Bedienfeld aktiviert.
- Seite 3 Tabelle (1.1). Anzeige (LCD) Das Display des Bedienteils zeigt Alarm- und Warnmeldungen an. Nur SPCK521: Wenn das Bedienteil mit einem Mifare- Empfänger ausgestattet ist, müssen Benutzer ihre Karte an die LCD-Anzeige halten. Softkeys Kontextsensitive Tasten zur Navigation innerhalb des Menüs und bei der Programmierung...
- Seite 4 SUPPORT INFORMATION 1.1. Beschreibung der LEDs Bedeutung Symbol Farbe Betrieb Beschreibung Information Blau Das System oder der Bereich kann nicht scharfgeschaltet werden. Erzwungene Scharfschaltung ist möglich (Fehler oder offene MGs können gesperrt werden). Blinkt Das System oder der Bereich kann nicht scharfgeschaltet werden, erzwungene Scharfschaltung ist nicht möglich (Fehler oder offene MGs können nicht unterdrückt werden).
- Seite 5 SUPPORT INFORMATION 1.2. Beschreibung des Anzeigemoduls Es gibt zwei Anzeigemodis (automatisch): • Einzelbereichsansicht: Der Benutzer besitzt nur Rechte für einen Bereich. In der Einzelbereichsansicht wird nur der Bereich, der direkt kontrolliert werden kann, in großer Schrift angezeigt. • Mehrbereichsansicht: Der Benutzer hat Zugriff auf mehrere Bereiche. Die Anzeige der Bereiche erfolgt über Bereichsgruppen.
- Seite 6 SUPPORT INFORMATION Direkteinstellungen Je nach Konfiguration wird die Direkteinstellungsoption angezeigt. In diesem Fall ist für den Bereich, der dem Bedienteil zugewiesen ist, eine erzwungene Scharfschaltung / interne Scharfschaltung ohne PIN möglich. Anmeldung 2.1. Anmeldung mit PIN Wenn sich das Bedienteil im Ruhezustand befindet, zeigt es eine analoge Uhr an. Je nach Systemkonfiguration kann jedoch auch etwas anderes angezeigt werden.
- Seite 7 SUPPORT INFORMATION Anmeldung mit Karte 2.2. Die Karte bzw. der Transponder muss einem Benutzer zugewiesen und in der Zentrale gespeichert sein. • Halten Sie die Karte / den Transponder an den entsprechenden Bereich des Bedienteils. Wenn das Bedienteil mit einem Mifare-Empfänger ausgestattet ist, müssen Benutzer ihre Karte an die LCD-Anzeige halten.
- Seite 8 SUPPORT INFORMATION 2.4. PIN ändern Ändern einer PIN: 1. Geben Sie einen gültigen Benutzer-PIN ein. 2. Drücken Sie die rechte Navigationstaste ► um das Hauptmenü aufzurufen. 3. Blättern Sie zu PIN-ÄNDERN und drücken Sie AUSWÄHLEN. Ein zufällig generierte PIN erscheint. 4.
- Seite 9 SUPPORT INFORMATION Einzelbereichsansicht 3.1. Das System scharf und unscharf schalten 1. Aktivieren Sie das Bedienteil. 2. Geben Sie eine gültige benutzer-PIN ein. Daraufhin erscheint folgende Anzeige. 3. Drücken Sie den relevanten Softkey, um den Zustand des Bereichs zu ändern. ...
- Seite 10 SUPPORT INFORMATION 3.2. Scharfschalten nicht möglich Wenn beispielsweise eine offene Meldegruppe vorhanden ist, wird das Scharfschaltungssymbol mit einem Informationssymbol angezeigt: Drücken Sie die Softkey unter dem Scharfschaltungssymbol. ⚫ Auf dem nächsten Bildschirm wird die Information angezeigt. Folgende Zustände sind möglich: Symbol Funktion Keine...
- Seite 11 SUPPORT INFORMATION Hinweis Das System kann bei aktiviertem Sabotagealarm nicht scharfgestellt werden. Das Scharfschalten des Systems wird außerdem durch folgende Störungen verhindert: - Sicherung Außensirene - Sicherung Innensirene - Sabotage Sirene Für ein System mit Sicherheitsstufe 3 kann der Alarm nur mit einer Techniker-PIN außer Kraft gesetzt werden.
- Seite 12 SUPPORT INFORMATION Hinweis Die Anordnung der verschiedenen Softkeys für die Scharfschaltung ist festgelegt. Aus diesem Grund kann die Anordnung des Fehlersymbols unterschiedlich sein. In der obenstehenden Abbildung liegt im Zustand „Unscharf“ ein Fehler vor. 2. Im nächsten Bildschirm werden der oder die Fehler aufgelistet. 3.
- Seite 13 SUPPORT INFORMATION 3.4. Einen Alarm quittieren Wenn ein Alarm vorliegt, wird er nach dem Anmelden angezeigt. Der Alarm wird durch ein blinkendes Symbol und die blinkende LED ⚫ Drücken Sie den Softkey unter dem blinkenden Alarmsymbol. Hinweis Die Anordnung der verschiedenen Softkeys für die Scharfschaltung ist festgelegt. Aus diesem Grund kann die Anordnung des Alarmsymbols unterschiedlich sein.
- Seite 14 SUPPORT INFORMATION Im nächsten Bildschirm werden der oder die Alarme aufgelistet. Es gibt zwei mögliche Alarmsymbole: Der Alarm kann nicht quittiert werden.. Der Alarmzustand ist immer noch vorhanden (die Meldegruppe, die den Alarm ausgelöst hat, ist beispielsweise immer noch offen). Setzen Sie sich bitte mit Ihrem Errichter in Verbindung, wenn das Symbol nach dem Schließen der betreffenden Meldegruppe (z.
- Seite 15 SUPPORT INFORMATION Folgende Zustände sind möglich: Symbol Funktion Extern Scharf (alle Bereiche der Bereichsgruppe sind extern scharf) Unscharf Unscharf (alle Bereiche der Bereichsgruppe sind unscharf) Zustand gemischt (die Bereiche der Bereichsgruppe befinden sich in unterschiedlichen Scharfschaltungszuständen). Intern scharf A (alle Bereiche der Bereichsgruppe sind intern scharf A) Intern scharf B (alle Bereiche der Bereichsgruppe sind intern scharf B) Den Zustand einer Bereichsgruppe ändern: 1.
- Seite 16 SUPPORT INFORMATION 4.2. Quitieren eines Alarm Wenn ein Alarm vorliegt, wird er nach dem Anmelden angezeigt. Der Alarm wird durch ein blinkendes Symbol und die blinkende LED angezeigt. Hinweis Die Softkeys zum Scharfschalten / intern Scharfschalten / Unscharfschalten von Bereichen oder Bereichsgruppen sind fest zugeordnet. Aus diesem Grund kann die Anordnung des Alarmsymbols unterschiedlich sein.
- Seite 17 SUPPORT INFORMATION Es gibt zwei mögliche Alarmsymbole: Der Alarm kann nicht quittiert werden. Der Alarmzustand ist immer noch vorhanden (die Meldegruppe, die den Alarm ausgelöst hat, ist beispielsweise immer noch offen). Setzen Sie sich bitte mit Ihrem Errichter in Verbindung, wenn das Symbol nach dem Schließen der betreffenden Meldegruppe (z.
- Seite 18 SUPPORT INFORMATION 1. Suchen Sie mit Hilfe der Taste ▲ ▼ die gewünschte Bereichsgruppe. 2. Drücken Sie OK. 3. Suchen Sie mit Hilfe der Taste ▲ ▼ den gewünschten Bereich. 4. Drücken Sie die Softkey unter dem blinkenden Fehlersymbol. Hinweis Die Softkeys zum Scharfschalten / intern Scharfschalten / Unscharfschalten von Bereichen oder Bereichsgruppen sind fest zugeordnet.
- Seite 19 SUPPORT INFORMATION Es gibt zwei mögliche Fehlersymbole: Der Fehler kann nicht quittiert werden. Der Fehler liegt weiterhin vor. Setzen Sie sich mit Ihrem Errichter in Verbindung. Der Fehler kann quittiert werden. • Wenn der Fehler quittiert werden kann, drücken Sie den Softkey unter dem Symbol ...
- Seite 20 SUPPORT INFORMATION Folgende Zustände sind möglich: Symbol Funktion Diese offene Meldegruppe kann gesperrt werden (erzwungene Scharfschaltung ist Keine möglich). Diese offene Meldegruppe kann nicht gesperrt werden (erzwungene Scharfschaltung ist nicht möglich). Setzen Sie sich bitte mit Ihrem Errichter in Verbindung, wenn das Symbol nach dem Schließen der betreffenden Meldegruppe (z.
- Seite 21 SUPPORT INFORMATION If you have any questions, please contact our Technical Competence Centre. Contact details can be found on our website.
