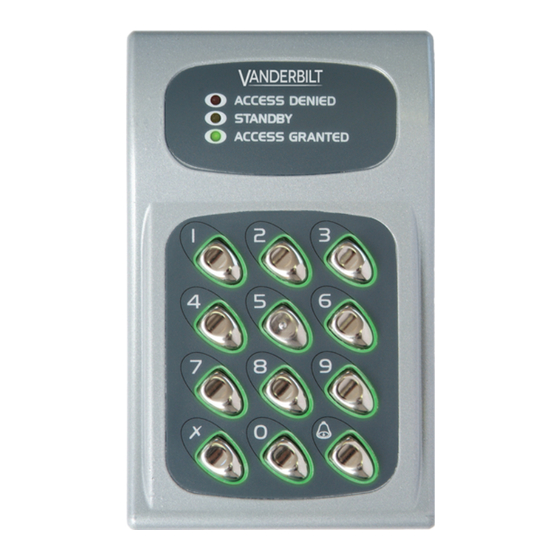

Vanderbilt ACT 10 Installations- Und Konfigurationsanleitung

Vanderbilt ACT 10 Installations- Und Konfigurationsanleitung

Digitales bedienteil
ACT 10 digitales Bedienteil
Installations- und Konfigurationsanleitung












Dokument-ID: A-100458
Stand: 31.01.2018
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vanderbilt ACT 10

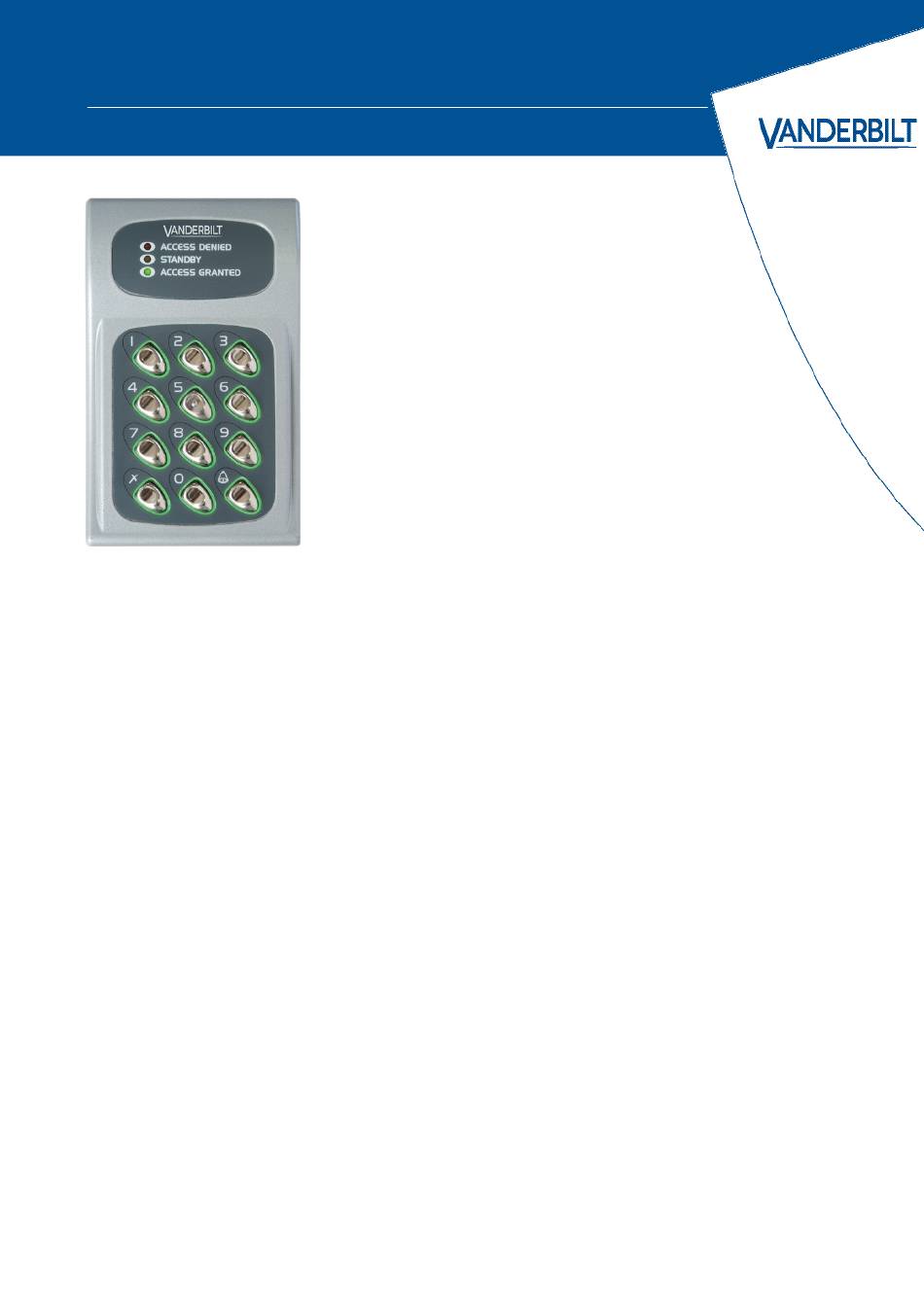

  • Seite 1 ACT 10 digitales Bedienteil Installations- und Konfigurationsanleitung                         Dokument-ID: A-100458 Stand: 31.01.2018...
  • Seite 2 Daten und Design können ohne vorherige Ankündigung geändert werden. / Lieferung je nach Verfügbarkeit.  © 2018 Copyright by Vanderbilt International (IRL) Ltd.  Alle Rechte an diesem Dokument und dem darin behandelten Thema vorbehalten. Der Empfänger erkennt diese Rechte an und wird dieses  Dokument ohne unsere vorherige schriftliche Genehmigung keinem Dritten ganz oder teilweise zugänglich machen oder für einen anderen als  den vorgesehenen Zweck verwenden. Hiermit erklärt Vanderbilt International (IRL) AG, dass dieses gerätetyps den Anforderungen den folgenden EU-Richtlinien für die CE- Kennzeichnung entspricht: • Richtlinie 2014/30/EU (Richtlinie über elektromagnetische Verträglichkeit • Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe) Der vollständige Text der EU-Konformitätserklärung steht unter http://van.fyi?Link=ACTother zur Verfügung.       &     http://van.fyi?Link=ACT10_IG...
  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Die Installation im Überblick 2 Anleitung zur Programmierung in 30 Sekunden 2.1 Betrieb von Tür 2 3 Bedienteiloptionen 4 Programmierung des digitalen Bedienteils ACT 10 4.1 Ändern der Benutzer-PIN-Codes 4.2 Geschaltete Ausgangskombinationen festlegen 4.3 Timer einstellen 4.4 Konfiguration einstellen 4.5 Werkseinstellungen wiederherstellen 5 Typische Konfiguration des ACT 10 A-100458 © Vanderbilt 2018 31.01.2018...
  • Seite 4: Die Installation Im Überblick

    1 Die Installation im Überblick   Denken Sie daran, den Kontroller stets auf die Werkseinstellungen zurückzusetzen, ehe Sie mit der  Programmierung beginnen.   Denken Sie daran, den beiliegenden Varistor über die Anschlussklemmen der Türöffnerspule zu  schalten, um die Relaiskontakte zu schützen.   Verwenden Sie für die Schaltung der Netzspannung niemals das integrierte Relais. Dafür muss ein  vom ACT 10 digitales Bedienteil elektrisch isoliertes externes Relais verwendet werden.   Vergessen Sie nicht, den Programmiercode so zu ändern, dass er nur Ihnen bekannt ist. Stellen Sie, wie bei jedem anderen Zutrittskontrollsystem auch, sicher, dass bei einem    Geräteversagen infolge eines Stromausfalls oder Brand   e in alternativer Fluchtweg vorhanden ist. A-100458 © Vanderbilt 2018 31.01.2018...
  • Seite 5: Anleitung Zur Programmierung In 30 Sekunden

      das Bedienteil für 20 Sekunden gesperrt. Dabei blinkt die rote Anzeige, und alle Benutzercodes sind  inaktiv. 2.1 Betrieb von Tür 2  1.  Starten Sie den Programmiermodus  2.  Ändern des Codes von Benutzer 2 Drücken Sie auf dem digitalen Bedienteil auf 0. Geben Sie 2 ein (für Benutzer 2). Geben Sie den  neuen Code für Benutzer 2 ein (4-stellig).  3.  Weisen Sie Benutzer 2 Tür 2 zu  4.  Beenden den Programmiermodus Der Code von Benutzer 2 aktiviert nun das Relais von Tür 2. A-100458 © Vanderbilt 2018 31.01.2018...
  • Seite 6: Bedienteiloptionen

    Bedienteils dauerhaft aktiviert. Diese Option hebt Option 42 (automatische Rückbeleuchtung) auf. LOCKSAVER (VERHINDERUNG DES DOPPELZUTRITTS) Bei Auswahl dieser Option und wenn das  Relais aktiv ist (nach Eingabe eines gültigen Codes oder bei Betätigen eines Auslösers ),wird der Relaistimer  beim Öffnen des Türkontakts auf 2 Sekunden verkürzt. Damit wird sichergestellt, dass die Tür ungeachtet der  programmierten Relaiszeit nach dem Schließen unverzüglich verriegelt wird und jede nachfolgende Person  einen Code eingeben muss. BEDIENUNG DES ALARM-BEDIENTEILS Bei entsprechender Einstellung kann das Bedienteil als Remote- Bedienteil für ein Alarmsystem verwendet werden. Die rote bzw. die grüne Anzeige sprechen auf den  Türkontakt bzw. die Türentriegelung an, der integrierte Summer auf den Eingang der Verriegelung. VERRIEGELUNG Bei entsprechender Einstellung können zwei oder mehrere Bedienteile so miteinander  verbunden werden, dass nur eine durch einen Kontroller gesteuerte Tür auf einmal offen sein kann. Der  Ausgang der Verriegelung ist dann aktiv, wenn das Relais aktiv oder der Türkontakt offen ist. Wenn der  Eingang der Verriegelung aktiv ist, sind die Türentriegelung und alle Codes inaktiv, und die rote Anzeige blinkt.  Die Ein- und Ausgänge der Verriegelungen einer beliebigen Anzahl an Bedienteilen kann auf einem einzigen  Kabel kombiniert werden. SECHSSTELLIGE CODES Bei Auswahl dieser Option werden sechsstellige Benutzercodes und ein  sechsstelliger Programmiercode verwendet. Der Standard-Benutzercode lautet dann 123456 und der  Standard-Programmiercode 999999. DOPPELCODES Bei Auswahl dieser Option müssen innerhalb von 15 Sekunden zwei verschiedene Codes  eingegeben werden, damit sich die Tür öffnet. Die aktivierten Ausgänge sind diejenigen, die so programmiert  worden sind, dass der erste Code eingegeben werden muss. AUFBRUCHALARM Bei Auswahl dieser Option wird der Summerausgang aktiviert, wenn sich der Türkontakt  bei fehlender Eingabe eines gültigen Codes öffnet. Wird als nächstes ein gültiger Code eingegeben, wird der  Ausgang deaktiviert. Dies ist insbesondere zur Überwachung von Brandschutztüren usw. wichtig. GRUPPE SPERREN Bei Auswahl dieser Option sind die ersten fünf Benutzercodes (5–9) immer dann  inaktiv, wenn der Eingang der Verriegelung aktiviert wird. So wird der fremdbestimmte Zugriff auf bestimmte  Codes (d. h. einen Alarmsystem-Ausgang oder eine Stempeluhr) eingeschränkt. AUTOMATISCHE RÜCKBELEUCHTUNG Ist diese Option ausgewählt, ist die Beleuchtung des Bedienteils  normalerweise aus, schaltet sich jedoch auf einen Tastendruck hin oder im Programmiermodus ein. Diese  Option wird durch Option 32 aufgehoben (dauerhafte Rückbeleuchtung). Um die Beleuchtung des Displays  ganz zu vermeiden, heben Sie die Auswahl der Optionen 32 und 42 auf. TÜR-OFFEN-ALARM Ist diese Option aktiviert, war der Türkontakt länger als die im Tür-offen-Timer  programmierte Zeitdauer offen, und der integrierte und externe Summer geben regelmäßig einen akustischen  Alarm aus. Die Summer lassen sich stummschalten, indem die Tür geschlossen und ein gültiger Code  eingegeben wird. A-100458 © Vanderbilt 2018 31.01.2018...
  • Seite 7 ACT 10 digitales Bedienteil – Installations- und Konfigurationsanleitung Bedienteiloptionen SCHALTFLÄCHE „GAST„ Ist diese Option aktiviert (Standard) und wird die Taste     a uf dem Bedienteil  gedrückt, aktiviert sich der Summerausgang über die im Timer des Gäste-Summers programmierte Zeitdauer. BRANDALARM-ÜBERSTEUERUNG Ist diese Option aktiviert, ist das Relais immer dann aktiv, wenn der  Eingang der Verriegelung aktiv ist. In diesem Fall blinkt die grüne Anzeige. Dadurch kann eine  Brandmeldeanlage mit einem Kontroller ausgestattete Türen übersteuern. ENTRIEGELUNGSTASTE FÜR ZWEITE TÜR Bei Auswahl dieser Option aktiviert das Bedienteil das Tür 2- Relais, welches der Schaltung des Timers von Ausgang 2 folgt; so können zwei Türen über ein einziges  Bedienteil angesteuert werden. NÖTIGUNGSCODES Bei Auswahl dieser Option und Eingabe eines Nötigungscodes öffnet sich die Tür  normal, und Ausgang 2 wird aktiviert. Ein Nötigungscode ist ein gültiger Benutzercode mit einer Eins hinter der  letzten Ziffer. Der Ausgang wird bei Eingabe eines gültigen Benutzercodes zurückgesetzt. Wenn die  Nötigungsoption eingestellt ist, sollten Benutzercodes mit 9 als letzte Stelle vermieden werden, da kein  entsprechender Nötigungscode vorhanden ist.   Sperrung wegen falschem Code: Wird dreimal hintereinander ein falscher Code eingegeben, wird    das Bedienteil für 20 Sekunden gesperrt. Dabei blinkt die rote Anzeige, und alle Benutzercodes sind  inaktiv. A-100458 © Vanderbilt 2018 31.01.2018...
  • Seite 8: Programmierung Des Digitalen Bedienteils Act

    4 Programmierung des digitalen Bedienteils ACT 10 So starten Sie den Programmiermodus: Drücken Sie auf dem digitalen Bedienteil   und geben Sie den  Programmiercode ein (werksseitig 9999). Im Programmiermodus blinkt die gelbe LED. Um den  Programmiermodus zu verlassen, drücken Sie entweder auf   oder betätigen Sie 30 Sekunden lang keine  Taste. 4.1 Ändern der Benutzer-PIN-Codes Starten Sie den Programmiermodus und drücken Sie dann auf: Schritt Eingabe auf dem Bedienteil Betrieb PIN-Codes ändern Benutzernummer 0–9 eingeben Programmiercode 000000-999999 4- oder 6-stelliger Code – durch 0000(00) wird der Benutzer gelöscht   Standard-Benutzercodes:   Programmierung – 9999(99)     Benutzer 1–1234(56) Alle anderen sind inaktiv. 4.2 Geschaltete Ausgangskombinationen festlegen Starten Sie den Programmiermodus und drücken Sie dann auf:...
  • Seite 9: Timer Einstellen

    Programmierung des digitalen Bedienteils ACT ACT 10 digitales Bedienteil – Installations- und Konfigurationsanleitung Funktionscode Türausgang Tür 2 / Ausgang 2 Ausgang 3 Verzögert   Verzögert   Verzögert Verzögert Verzögert Verzögert Verzögert 4.3 Timer einstellen Starten Sie den Programmiermodus und drücken Sie dann auf: Eingabe auf dem Schritt Betrieb Bedienteil Timer einstellen.
  • Seite 10: Werkseinstellungen Wiederherstellen

    Programmierung des digitalen Bedienteils ACT 10 digitales Bedienteil – Installations- und Konfigurationsanleitung ACT 10 Optionsnummer Funktion Rücksetzen Bedienung des Alarm-Bedienteils Verriegelung Sechsstellige Codes Doppelcodes Aufbruchalarm Gruppe sperren Automatische Rückbeleuchtung Tür-offen-Alarm Schaltfläche „Gast“ Brandalarm-Übersteuerung Zweite Türentriegelung Nötigungscodes 4.5 Werkseinstellungen wiederherstellen Geben Sie den Programmiercode ein, gefolgt von  . Dadurch werden die Werkseinstellungen  des ACT 10 digitales Bedienteil wiederhergestellt. Wenn der Programmiercode vergessen wurde,   s tellen Sie ihn wie folgt auf 9999 ein:  1.  Trennen Sie die Stromversorgung vom Gerät.
  • Seite 11: Typische Konfiguration Des Act

    5 Typische Konfiguration des ACT 10 Das Diagramm zeigt die Überarbeitung (3.1) des ACT10. Dieses Gerät kann für die Steuerung von zwei  Türen gemäß Abbildung verwendet werden. Die Verkabelung und Programmierung dieses Geräts  entsprechen denen vorangehender Versionen; die Positionen der Verbinder haben sich jedoch wie im  obigen Diagramm geändert. Schalten Sie das Bedienteil ohne die Verbindung ein, wenn  Achtung: Schlossklemmen müssen stets  Sie den Programmiercode nicht mehr kennen. mit einem Varistor geschützt werden. B Versorgungsspannung. G Gäste-Summer. C Türentriegelungstaste. H Versorgungsspannung. D Türkontakt. Türentriegelungstaste für Tür 2. E Spannungsfreie Sabotagekontakte. K Tür 2.   A-100458 © Vanderbilt 2018 31.01.2018...
  • Seite 12 Herausgegeben von Vanderbilt International (IRL) Ltd. © Vanderbilt2018 Clonshaugh Business and Technology Park Daten und Design können ohne vorherige Ankündigung geändert werden. Lieferung je nach Verfügbarkeit. Clonshaugh Dokument-ID: A-100458 Dublin 17 Dokumentversion: 1.0 Irland Ausgabedatum: 31.01.2018 www.vanderbiltindustries.com...
