HinWeis: Abbildung 13 ist eine Ansicht des Endklemmenfelds der rückseitigen Box mit den Abmessungen, die als
Richtlinien zum Aussägen des Lochs oder der Löcher im Trockenbaurahmen dienen, die als Kabeldurchführung zu den
Klemmen des SCL-2 erforderlich sind.
3,32 Zoll
(8,43 cm)
installationssCHritte für die VertiKale ausriCHtung:
(Entnehmen Sie die Installationshinweise für die horizontale Ausrichtung der nächsten
Seite)
1.
Sägen Sie ein Loch in die Gipskartonwand von einer vorhandenen Stütze zur
nächsten vorhandenen Stütze mit einer Höhe von 117 cm. Dies ermöglicht
einen ausreichenden Abstand für die Installation von 5x15-cm-Holzbrettern
an den seitlichen Stützen und für die Installation von jeweils 5x15-cm-
Holzbrettern oben und unten.
2.
Verwenden Sie 5x15-cm-Holzbretter, um einen Rahmen mit einem Innenmaß
von 971,6 mm x 292,1 mm (38,25" x 11,5") zu bauen (Abbildung 14).
Befestigen Sie diesen an den vorhandenen Stützen mit Nägeln oder
Holzschrauben.
3.
Installieren Sie eine neue Trockenbauwand bis an den Rand des neuen
Lattenrahmens (nur Installation nach Trockenbau). Etwas Spachtelarbeiten
sind jetzt erforderlich.
4.
Schließen Sie die Signalkabel an den Anschlüssen auf der Oberseite der
rückseitigen Box an, wie auf Seite 6 beschrieben.
5.
Richten Sie die rückseitige Box so aus, dass die Eingangsklemmen der
gewünschten Position des Trichters am nächsten liegen.
6.
Setzen Sie die rückseitige Box in den durch den Rahmen definierten
Raum ein. HeBen sie die rüCKseitige Box niCHt an den
montageleisten an, sondern heben Sie die rückseitige Box an den
Chassisstreben an.
7.
Die Montageleisten müssen auf der Trockenbauwand aufliegen, um die
korrekte Tiefe der rückseitigen Box festzulegen. Bei Installationen in
Neubauten befestigen Sie einen Gipskartonrest auf dem Holzrahmen aus
5x15-cm-Brettern, um die Tiefe der Box festzulegen.
8.
Befestigen Sie die Montageleisten mit Trockenbau- oder Holzschrauben an
dem Rahmen oder den Stützen der Trockenbauwand. Die Montageleisten
halten die rückseitige Box vorübergehend in Position.
9.
Installieren Sie Gummidurchführungen in den oberen, unteren und mittleren Befestigungsbohrungen. Setzen
Sie eine Metall-Unterlegscheibe auf jede 12-mm-Holzschraube und führen Sie die Schraube dann durch die
Gummidurchführungen in den angrenzenden Holzrahmen aus 5x15-cm-Brettern. Ziehen Sie die Schrauben
fest genug, bis sich die Isolatordurchführungen ausdehnen, aber ziehen die Schrauben nicht fester an.
10.
Stellen Sie sicher, dass die rückseitige Box sicher am Rahmen befestigt ist und entfernen Sie dann die
Montageleisten vollständig. Entsorgen Sie sie.
11.
Wiederholen Sie Schritt 8 bei den verbleibenden Montagebohrungen.
Wechseln Sie jetzt zum Abschnitt SCHALLWANDVERKABELUNG UND -INSTALLATION auf Seite 11.
3,32 Zoll
(8,43 cm)
2,28 Zoll
(5,79 cm)

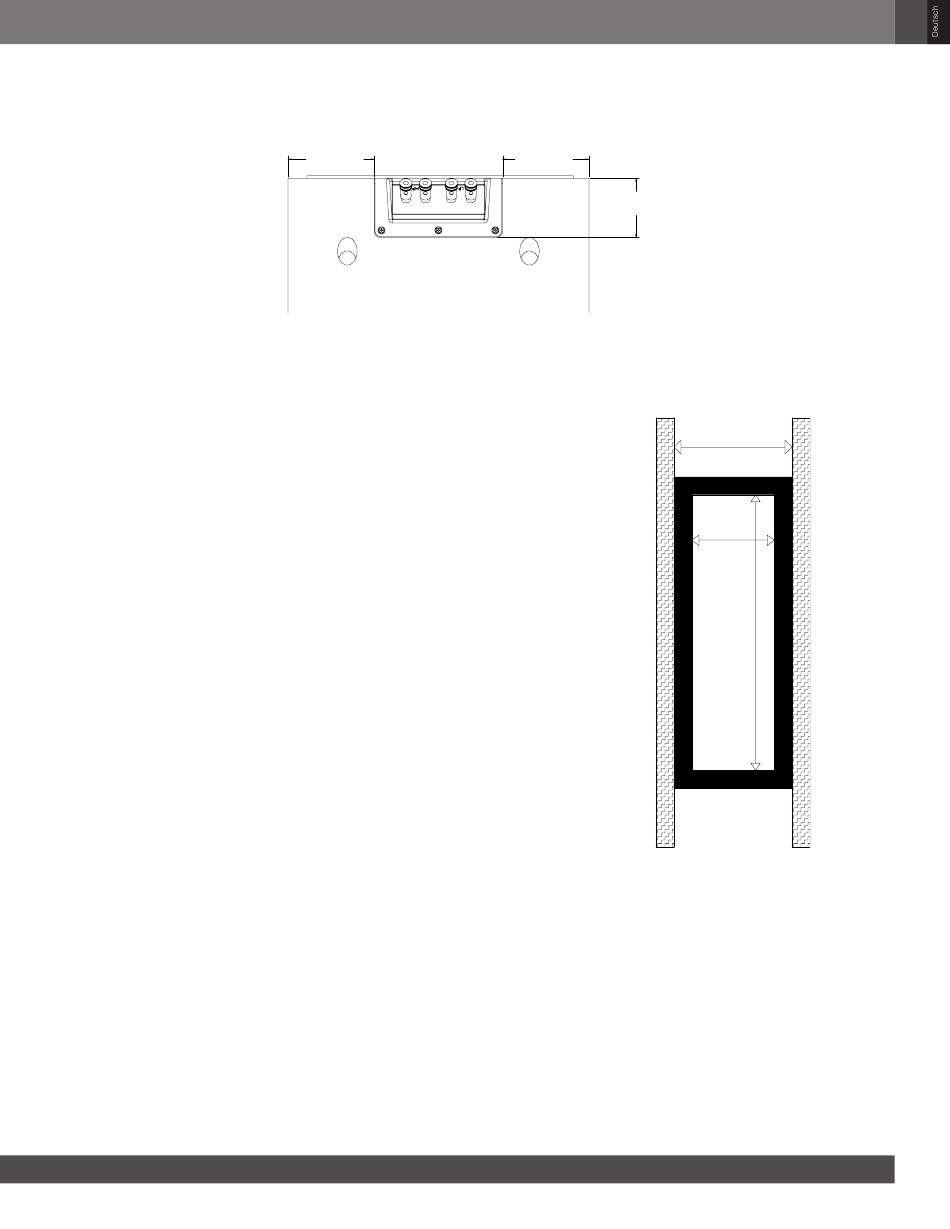

Abbildung 13
368,3 mm
292,1 mm
971,6 mm
Abbildung 14
