5. Setzen Sie den neuen Akku mit dem Aufkleber nach oben zeigend
und in der gleichen Richtung, in der der alte Akku eingebaut war, in
die Rückplatte ein.
6. Stecken Sie die neue Akkuverbindung fest. Der Steckverschluss muss
einrasten.
7. Prüfen Sie, dass die Dichtung nicht beschädigt ist und genau in der
Einkerbung liegt.
8. Setzen Sie die Rückplatte wieder auf das Sendergehäuse und halten
Sie beide Teile eng aufeinander, während Sie die 6 Schrauben wieder
einsetzen, allerdings ohne Sie ganz anzuziehen.
9. Stellen Sie sicher, dass Rückplatte und Sendergehäuse korrekt
aufliegen und keine Lücken entstanden sind, und ziehen Sie dann die
Schrauben fest.

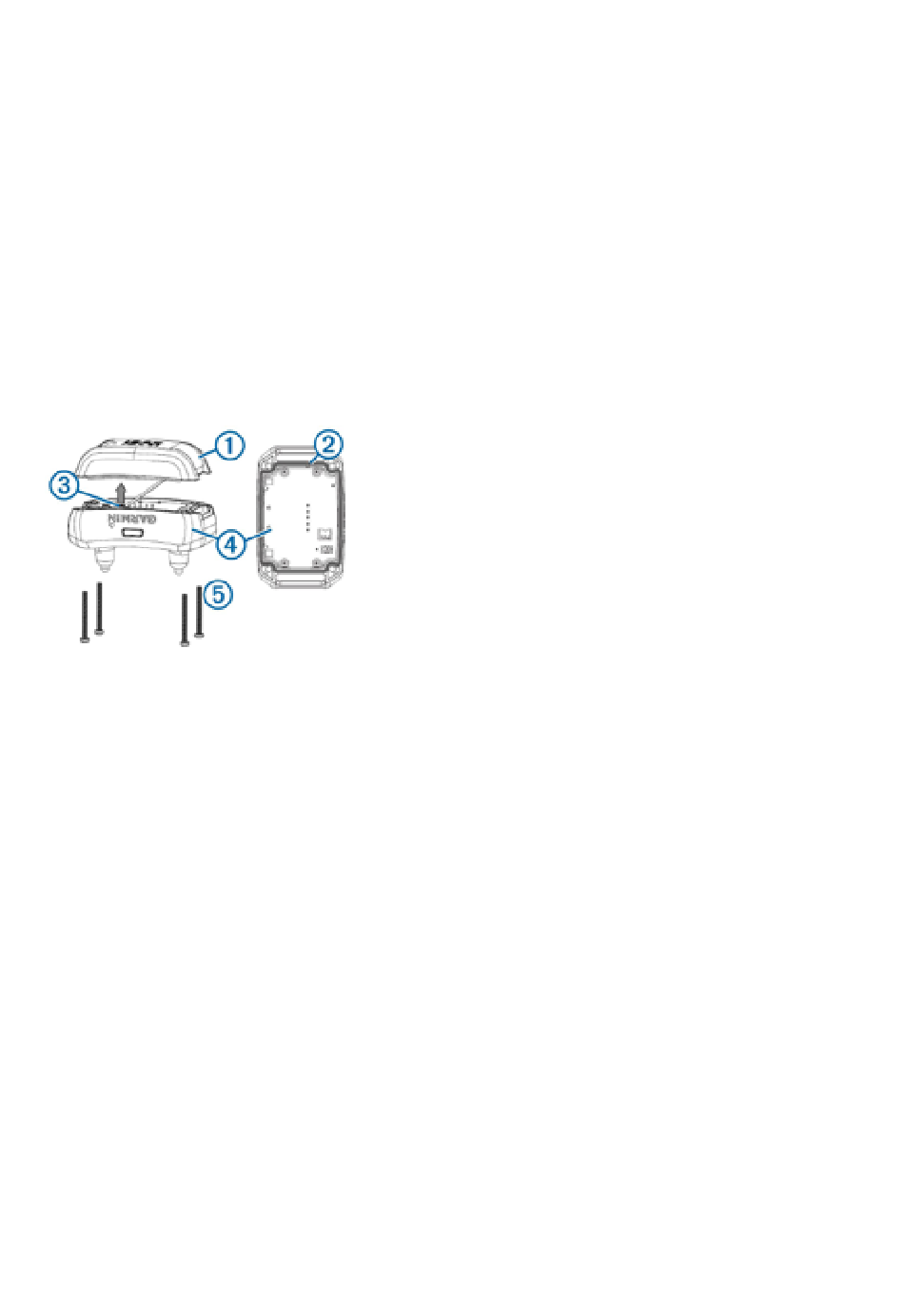

Komponenten des Delta XC / Delta Sport XC Empfängers
Akku des Empfängers tauschen
Der Empfänger muss frei von Schmutz und Wasser sein. Halten Sie den Sicherheits-
schraubenzieher, der dem neuen Akku beiliegt, bereit.
Sie sollten nur Original Garmin Akkus einbauen.
Das Akkutauschkit besteht aus einer werkseitig vorbereiteten Rückplatte mit Dichtung,
Akku, und Akkusteckverbindung.
1. Entfernen Sie die 4 Schrauben in den Ecken des Empfängers.
2. Nehmen Sie die Rückplatte vorsichtig ab.
3. Greifen Sie die Kabel der Akkusteckverbindung und ziehen Sie sie
vorsichtig heraus.
4. Setzen Sie das neue Akkukit ein und stecken Sie die Verbindung auf
die Platine. Der Stecker sollte einrasten und die Oberseite des
Steckers sollte bündig mit der Aufnahme sitzen.
5. Stellen Sie sicher, dass die Dichtung nicht beschädigt ist und
passgenau in der Einkerbung sitzt.
6. Halten Sie Rückplatte und Gehäuse zusammen und setzen Sie die
Schrauben wieder ein.
7. Nachdem Sie sich versichert haben, dass nirgendswo eine Lücke
entstanden ist, ziehen Sie die Schrauben fest.
1 Akkutauschkit
2 Dichtung
3 Akkusteckverbindung
4 Gehäuse
5 Schrauben
17
