3.3 Maßzeichnungen
Je nach Ausführung können
Hinweis
die Maße leicht variieren.
3.3.1 Ausführung mit Flüssigfalle
ca. 180
ca. 127
ca. 127

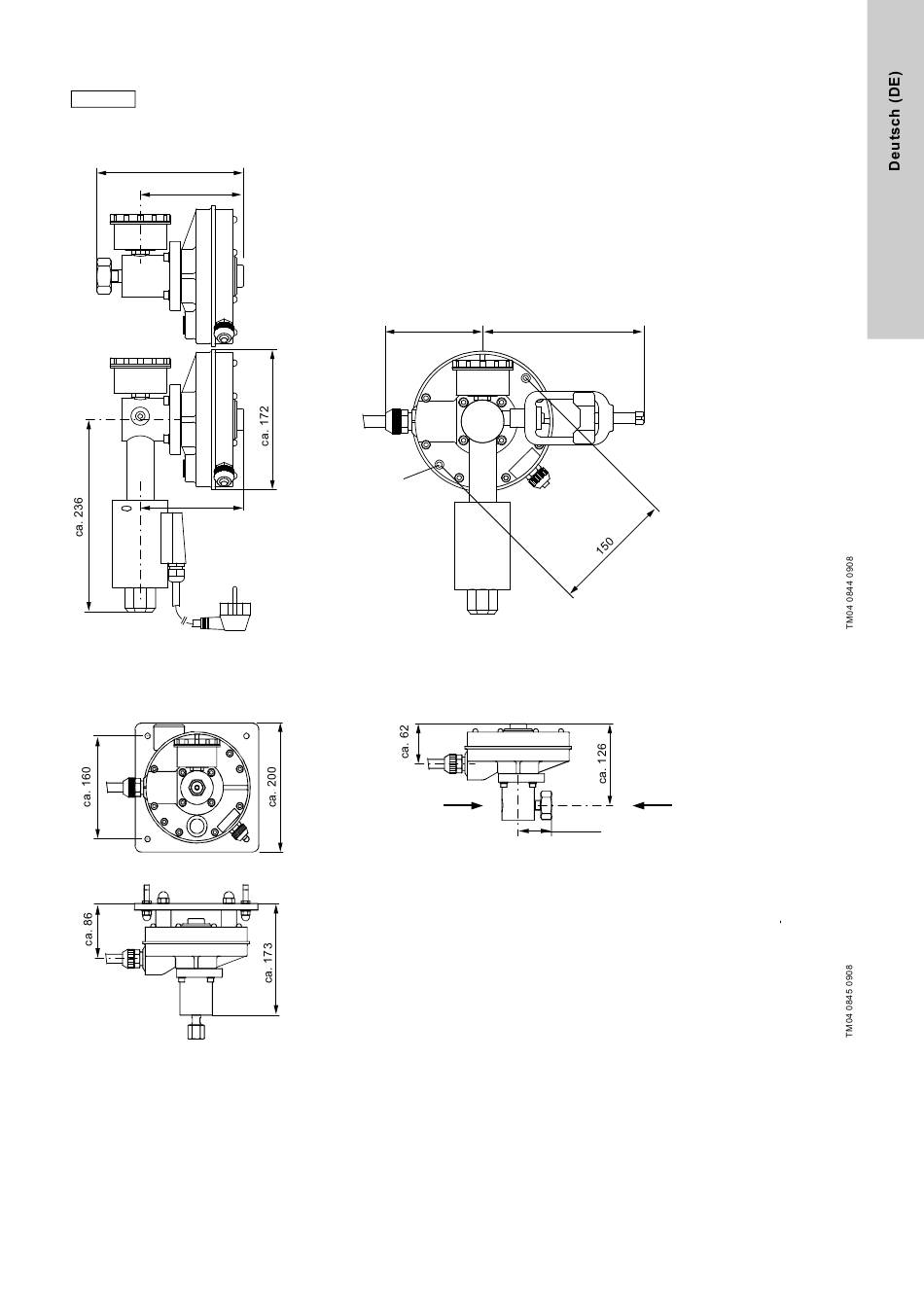

Abb. 13 Maßzeichnung Vakuumregler
3.3.2 Ausführung mit Montageplatte
Abb. 14 Maßzeichnung Vakuumregler an Montageplatte
ca. 119
M6
Druckanschluss rechts
(Gasventil zeigt nach links)
ca. 198
Druckanschluss links
ca. 54
(Gasventil zeigt nach rechts)
13
