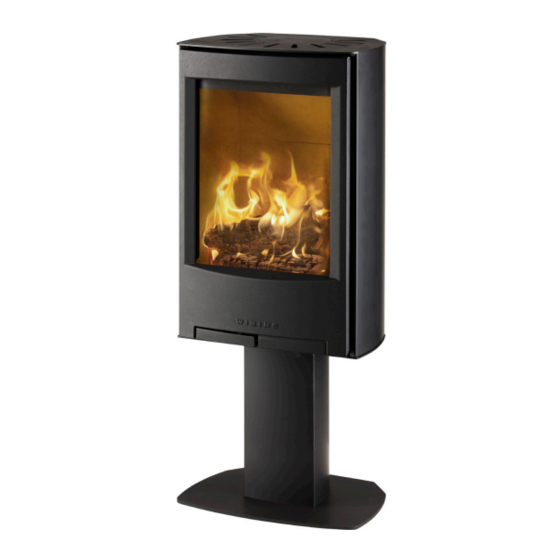

wiking Miro 1 Anleitung
Vorschau ausblenden
Andere Handbücher für Miro 1:
- Installations- und bedienungsanleitung (56 Seiten) ,
- Einbauanleitung (28 Seiten) ,
- Anbau des sockels (8 Seiten)
Verwandte Anleitungen für wiking Miro 1
Inhaltszusammenfassung für wiking Miro 1
- Seite 1 WIKING Miro 3 WIKING Miro 5 WIKING Miro 1 WIKING Miro 1 WIKING Miro 4 WIKING Miro 6 WIKING Miro 2 WIKING Miro 2 24.02.2014 / 53-0685...
- Seite 5 35,5 16,4...
-
Seite 8: Wiking Miro 1 Und Wiking Miro
3. Das Flexrohr mit dem Spannband (5) festziehen. Bei Frischluftzufuhr durch den Boden des Kaminofens (Zeichnung 2): 1. Die Isolierummantelung (1) über das Flexrohr (2) ziehen und das Flexrohr am Stutzen (3) mon- tieren. 2. Das Flexrohr mit dem Spannband (4) festziehen. WIKING Miro 1 mit Säulenfuß und WIKING Miro 2 mit Säulenfuß Bei Frischluftzufuhr über die Rückseite des Säulenfußes (Zeichnung 3): 1. Die Rückwand des Säulenfußes (1) abmontieren. Dazu die Platte anheben und vom Säulenfuß wegziehen. 2. Die vorgestanzte Platte (2) unten an der Rückwand des Ofens herausbrechen. - Seite 9 WIKING Miro 3, WIKING Miro 4, WIKING Miro 5 und WIKING Miro 6 Bei Frischluftzufuhr an der Rückseite des Kaminofens (Zeichnung 5): 1. Die vorgestanzte Platte (1) unten an der Rückwand des Ofens herausbrechen. Die Tür (2) unter der Brennkammer öffnen. Lösen Sie die Schrauben (3) auf beiden Seiten der senkrechten Abdeckplatte (4) hinten im Ge- häuse mithilfe eines Inbusschüssels. Heben Sie die Abdeckplatte an und kippen Sie den unteren...
- Seite 10 HWAM A/S www.wiking.com...
