Rocky RF9 Bedienungsanleitung

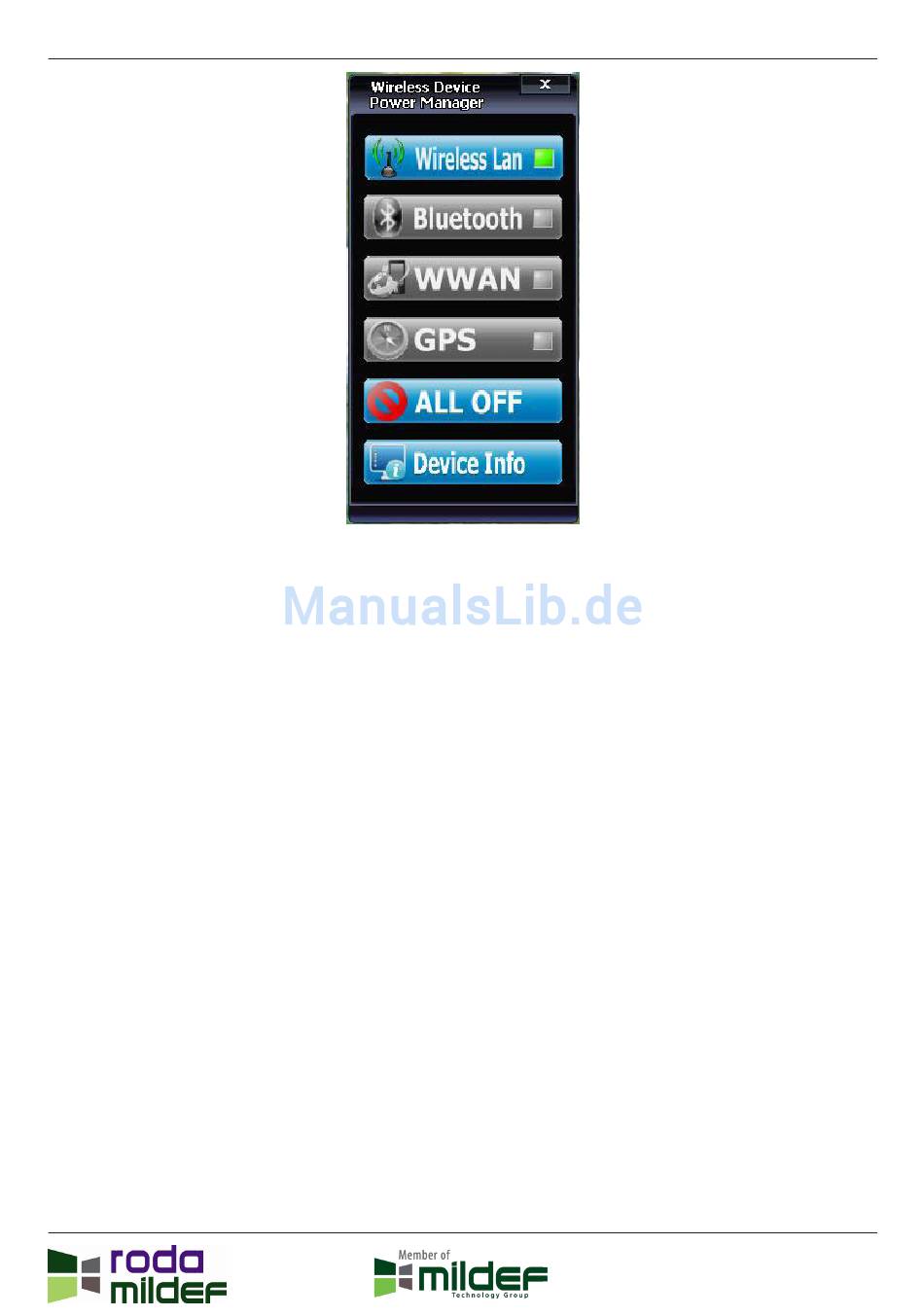

Abbildung 46: Wireless Manager Menü
5.2.2 Betrieb mehrerer Displays (über DVI oder VGA)
An den RF9 können insgesamt 2 Displays angeschlossen werden. Es können gleichzeitig 2 Displays, je ein-
mal über DVI und VGA mit dem RF9 verbunden werden. Zur selben Zeit können jeweils 2 Displays (ein-
schließlich des Displays des RF9 selber) verwendet werden. Die Kombination der verwendeten Displays ist
hierbei beliebig:
• LCD (RF9) + DVI
• LCD (RF9) + VGA
• DVI + VGA
Der gleichzeitige Betrieb von 3 Displays ist, ohne entsprechenden externen Videoswitch, nicht möglich.
5.2.2.1

DP-DVI

Bei der Verwendung von roda Displays der RD Serie und einem RF9 über DP-DVI stehen Ihnen zusätzlich
zum DP-DVI Signal ein USB, Remote AN/AUS und Sound Signal zur Verfügung. Diese werden über das DVI
Kabel, sofern es über eine Duallink Belegung verfügt, mit übertragen. Diese Funktionalität steht bei einem
Anschluss über VGA nicht zur Verfügung.
Beim Anschluss externer Displays muss die jeweils gängige Längenbegrenzung der Anschlusskabel be-
achtet werden.
Um den RF9 mit einem Display zu verbinden, schließen Sie das Display über das gewünschte Videosignal
an und schalten Sie die Geräte ein.
Hilfsprogramme
Seite 93
