Rocky RF9 Bedienungsanleitung

2.10 ExpressCard und PC-Card

Der RF9 ist mit einem PC Card Typ I/II und einem ExpressCard (PCI-e) Steckplatz ausgestattet. Optional
sind auch 2 PC Card Typ I/II Steckplätze möglich.
PC Card-Karte Typ II

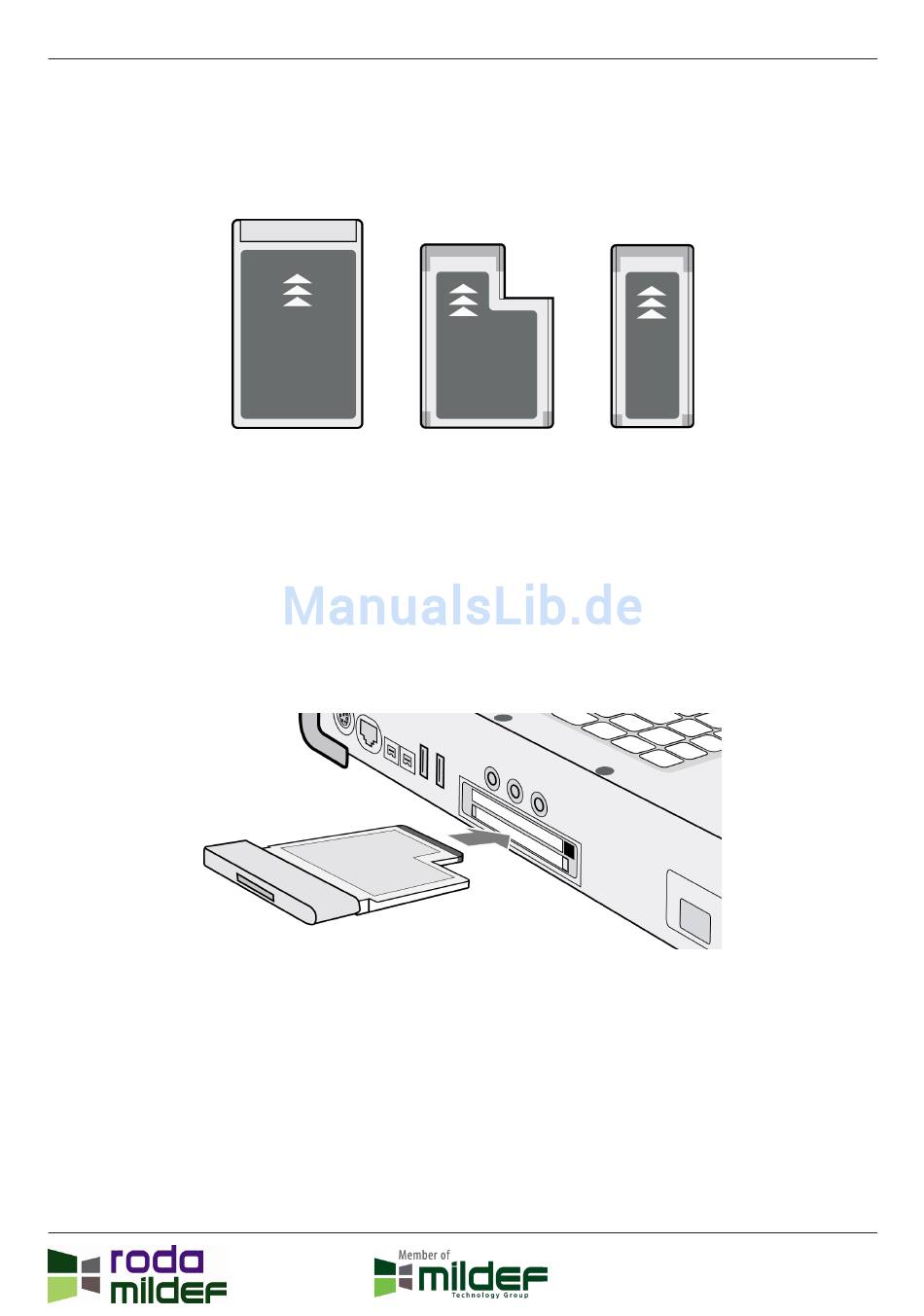

Abbildung 20: PC-Karten Formate

2.10.1 PC Card einlegen

Öffnen Sie die PC Card Abdeckung. Stecken Sie die PC Card bei eingeschaltetem System mit der richtigen
Seite nach oben (Hinweis auf Karte) in den jeweils passenden Schacht. Sobald Sie einen leichten Wider-
stand spüren, drücken Sie die Karte vollständig hinein. Ein Signalton informiert Sie, dass die Karte erkannt
wurde. Beachten Sie die Hinweise auf dem Bildschirm. Gegebenenfalls müssen Sie noch die Gerätetreiber
der Karte installieren. Konsultieren Sie hierfür die Anleitung der PC Card.

Abbildung 21: PC Card einlegen

2.10.2 PC Card entnehmen (im System abmelden)

Bevor die Karte manuell entnommen werden kann, sollten Sie diese, um eventuelle Störungen zu ver-
meiden, erst im System korrekt abmelden. Sollte das Gerät ausgeschaltet sein, entfallen diese Schritte
natürlich.
1. Doppelklicken Sie in der Taskleiste auf das Symbol „Hardware sicher entfernen". Das Dialogfeld
„Hardware sicher entfernen" öffnet sich.
Express-Karte/54 Express-Karte/34
ExpressCard und PC-Card
Seite 49
