5.12.5 Anschlussbuchse Automatenschweißbrenner
TETRIX TETRIX
DRIVE 4 ROB DRIVE 4 ROB
only! only!

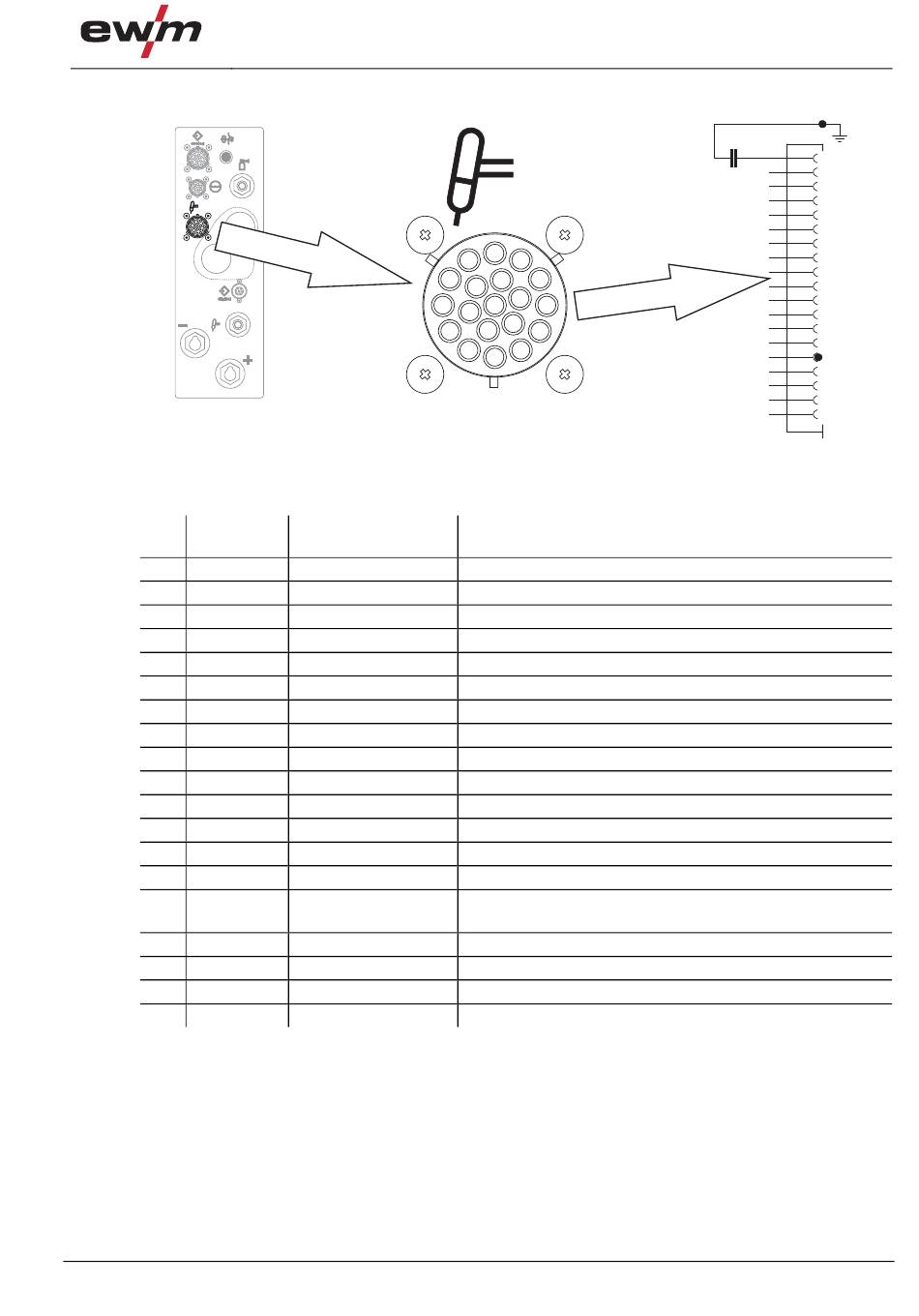

Anschlussbelegung 19-polige Anschlussbuchse Automatenschweißbrenner (X22):
Pin Signalform
A Ausgang
B Ausgang
C Eingang
D
E
F Ausgang
G
H
J
K
L
M Eingang
N Eingang
P Ausgang
R
S
T
U
V
*Funktion nur in den Kaltdrahtausführungen gegeben.
5.12.6 Fühlerspannung
Die Fühlerspannung wird über den PIN F der Anschlussbuchse Automatenschweißbrenner (X22)
übertragen.
Außerhalb des Schweißvorgangs liegt an der Elektrode des Schweißbrenners eine Spannung von ca.
12 V an. Berührt die Elektrode das Werkstück oder das Schmelzbad, kann durch den entstehenden
Kurzschluss, bei Verwendung des entsprechenden Interface (BUSINT X11 / RINT X12), das entstehende
Signal für verschiedene Funktionen verwendet werden (z. B. Werkstücksuche). Mit dem Signal am
Ausgang kann die Anbindung einer Kaltdrahtkomponente erfolgen um eine Festbranderkennung am
Prozessende zu ermöglichen!
099-000155-EW500
06.12.2010
B
C
D
R
E
F
Abbildung 5-12
Signalname Funktion
Schaltplan
PE Anschluss für Kabelabschirmung
BR. KOLL. 1 Notabschaltung Kollisionsschutz +24V
BR. KOLL. 2 Notabschaltung Kollisionsschutz
NC nicht verwendet
NC nicht verwendet
Fühlerspannung siehe Abschnitt „Fühlerspannung"
NC nicht verwendet
NC nicht verwendet
NC nicht verwendet
NC nicht verwendet
NC nicht verwendet
Gastest* Schutzgas strömt für 20 s
Einfädeln* Schweißdraht einfädeln
0V Bezugspotential
codiert Codiert um Verwechslungen mit 19-poligen
Automatenschnittstelle zu vermeiden.
NC nicht verwendet
NC nicht verwendet
NC nicht verwendet
NC nicht verwendet
Aufbau und Funktion
A
M
L
N
P
U
V K
T
S
J
H
G
Schnittstellen
X22-
PE
2n2F 2n2F
A
PE
B
BR KOLL1 BR KOLL1
C
BR KOLL2 BR KOLL2
D
NC
E
NC
F
Fühlerspannung
G
NC
H
NC
J
NC
K
NC
L
NC
M
Gastest
N
Einfädeln
P
0V
R
codiert
S
NC
T
NC
U
NC
V
NC
