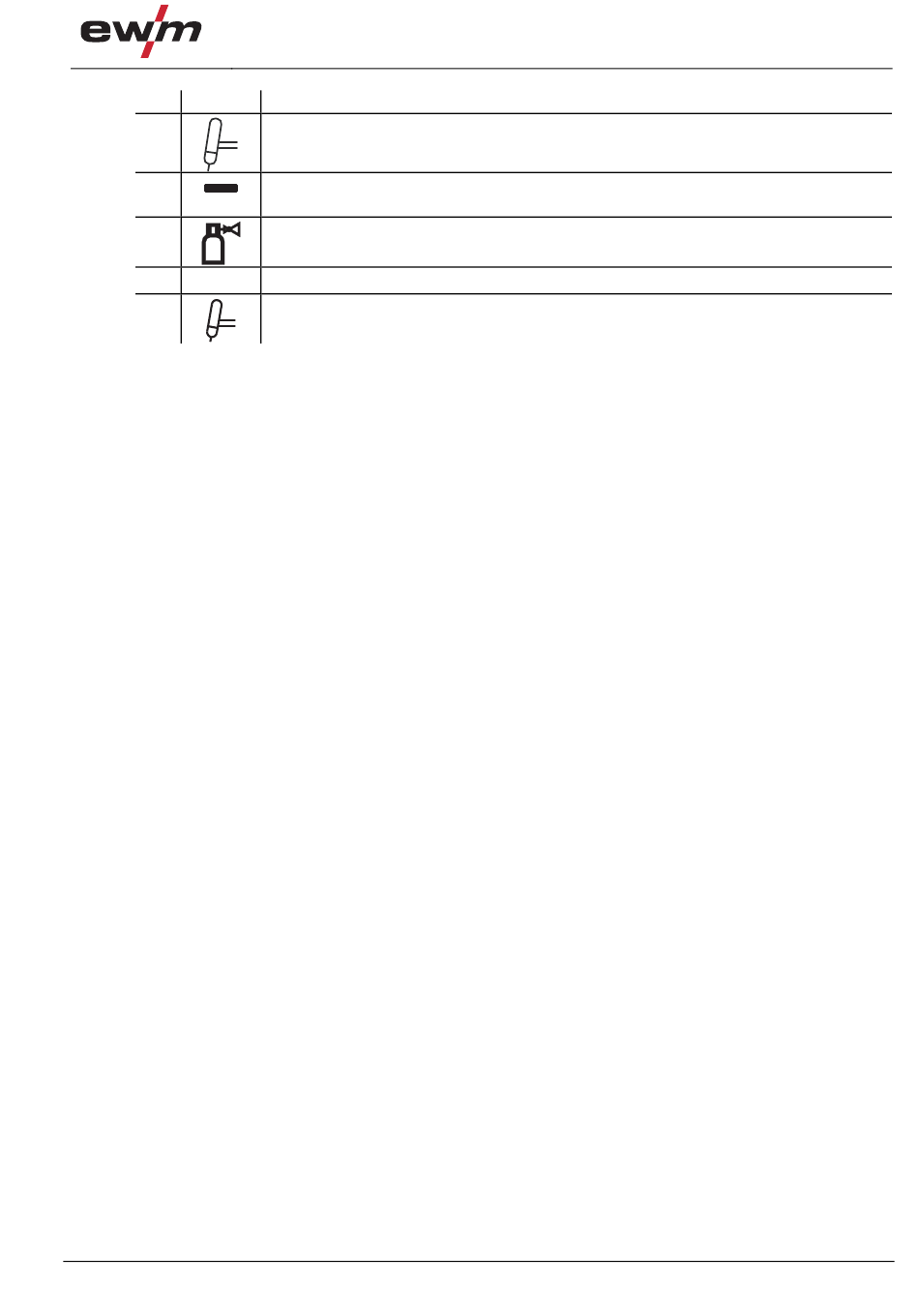

Pos. Symbol
1
2
3
4
5
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
• Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
• Überwurfmutter der Schutzgasleitung am Anschlussgewinde (G¼") gasdicht verschrauben.
099-000155-EW500
06.12.2010
Beschreibung 0
Anschlussbuchse 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Schweißstromanschluss, Potential minus
Leitung zum Schweißbrenner.
Anschlussnippel für Schnellverschlusskupplung Schutzgas Vorlauf G¼"
Schweißbrennerschlauchpaket
Schweißbrenner
Aufbau und Funktion
Anschluss Schweißbrenner
