Schutzgasversorgung

5.7 Schutzgasversorgung
5.7.1

Anschluss Schutzgasversorgung

Falsche Handhabung von Schutzgasflaschen!
Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit
Todesfolge führen.
• Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
• Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen sichern!
• Erhitzung der Schutzgasflasche vermeiden!
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des
Schweißbrenners führen!
• Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
• Alle Schutzgasverbindungen gasdicht herstellen!
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz
öffnen, um evtl. Verschmutzungen auszublasen.
Pos. Symbol
1
2
3
4
• Schutzgasflasche in Flaschenaufnahme stellen und mit Sicherungskette gegen Umfallen sichern!
• Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
eventuelle Verschmutzungen auszublasen.
• Druckminderer am Gasflaschenventil montieren.
• Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
• Anschlussnippel Gasschlauch am Anschlussnippel G¼" verschrauben.
• Gasschlauch am Druckminderer gasdicht festschrauben.
• Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluss am Schweißgerät, bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
26
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Flaschenventil
WARNUNG
VORSICHT
HINWEIS

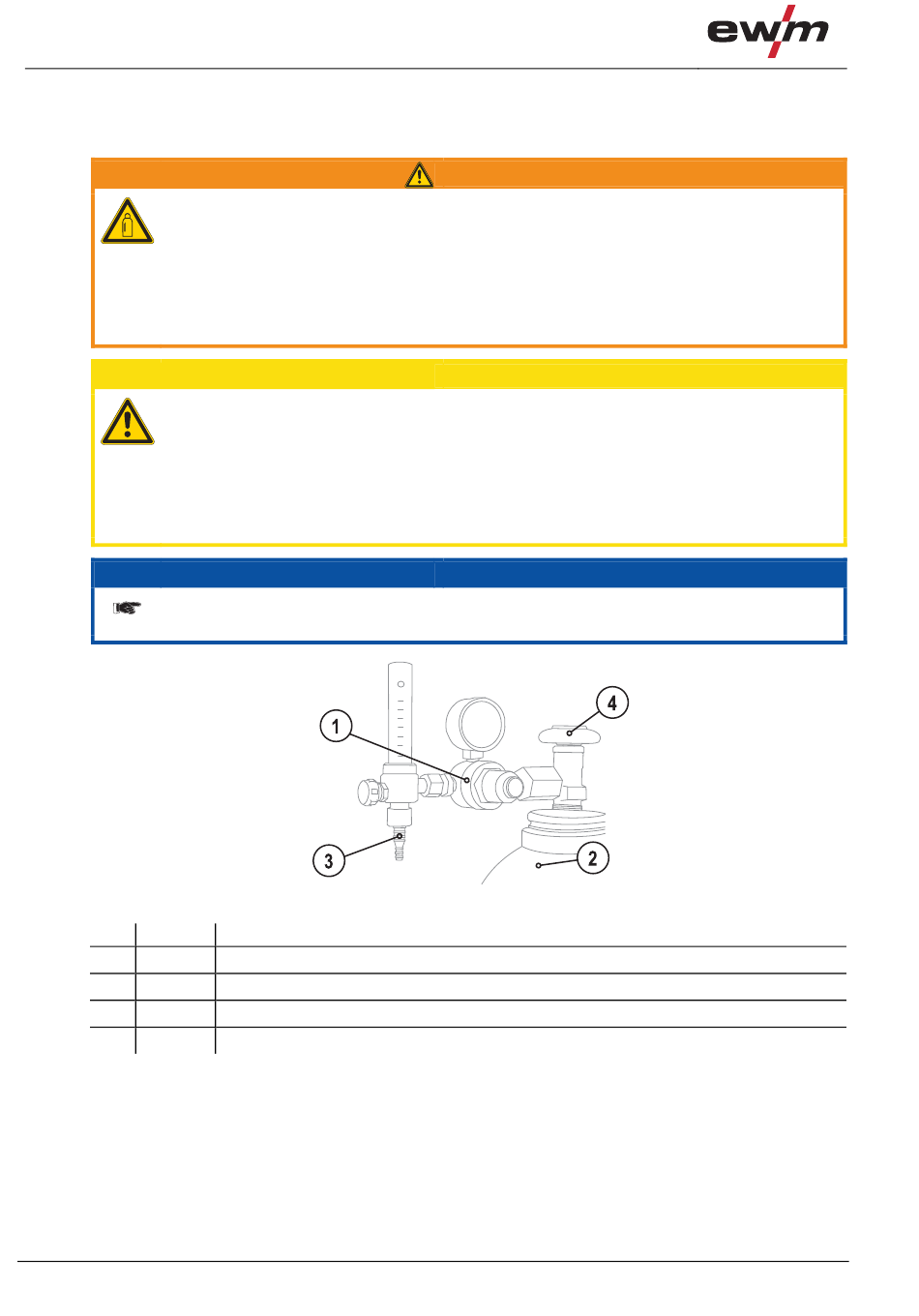

Abbildung 5-3
