EWM Tetrix 1002 RC series Betriebsanleitung Seite 19

Pos. Symbol
1
digital
2
42V/4A
3
analog
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
099-000155-EW500
06.12.2010

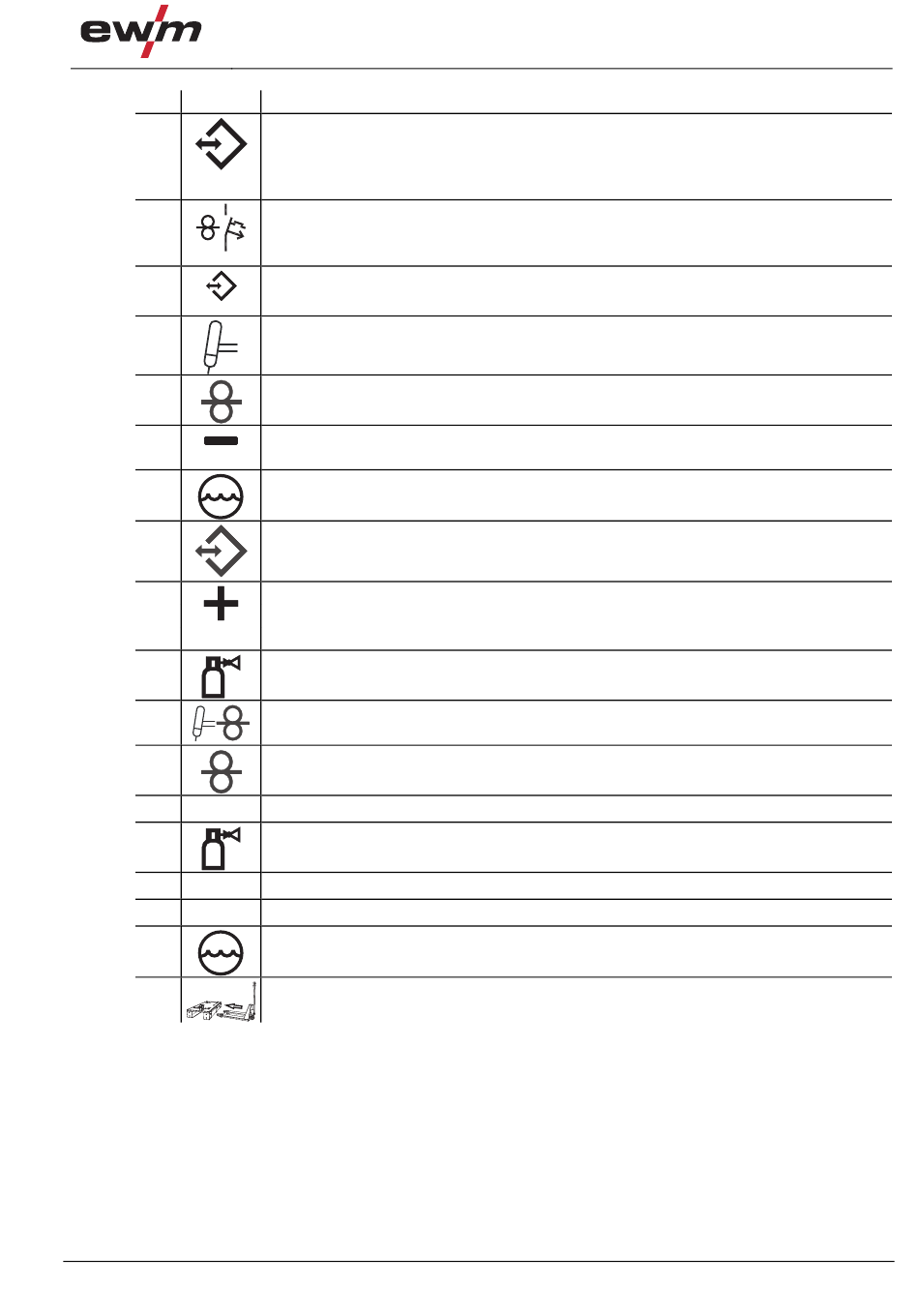

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Schnittstellen (kundenspezifisch)
Optionale Schnittstelle im Anbaugehäuse zur Montage an der Stromquelle
• Roboterschnittstelle RINT X12
• Industriebusschnittstelle BUSINT X11
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Anschlussbuchse 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Anschlussbuchse, 12-polig
Anschluss Drahtvorschubgerät
Schweißstromanschluss, Potential minus
Leitung zum Schweißbrenner.
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse, Schweißstrom „+"
• E-Hand-Schweißen:
• WIG-Schweißen:
Anschlussgewinde G¼", Schutzgasanschluss, Eingang
Anschlussbuchse 7-polig
Anschluss, Steuerleitung, Schweißbrenner
Anschlussbuchse, 12-polig
Anschluss Drahtvorschubgerät
Austrittsöffnung Kühlluft
Anschlussgewinde G¼", Schutzgasanschluss, Ausgang
Netzanschlusskabel
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Palette ROB XX2
Transportpalette (Option)
Werkstück- bzw. Elektrodenhalteranschluss
Werkstückanschluss
Tetrix 1002 RC KD
19
