2.2 LDU3000/LDU3000A- Anschluss an Videowall

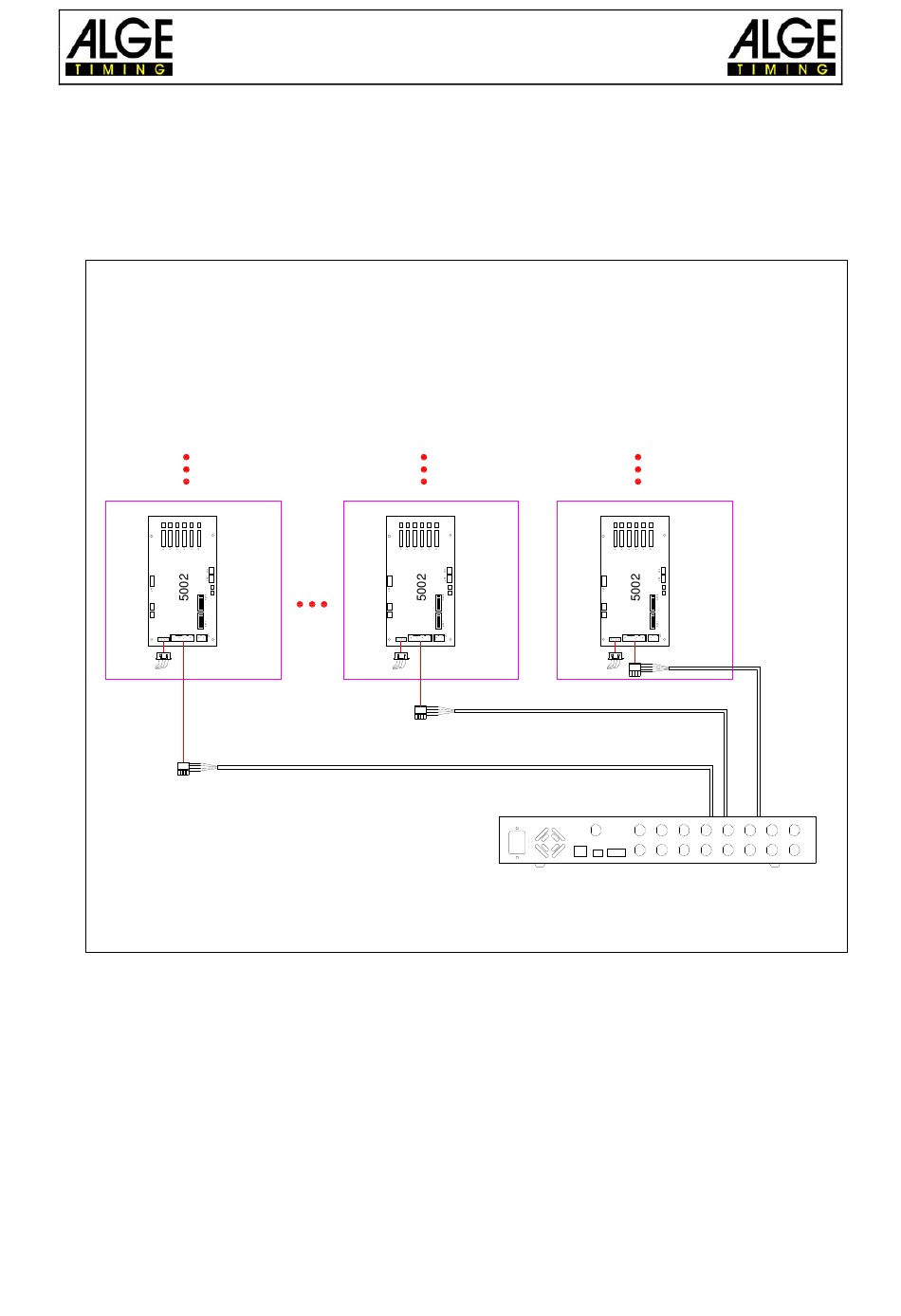

1) Wenn die LDU3000 HUB box an die Videowall angeschlossen werden soll, sollte das o-
berste/unterste Modul der ersten Reihe von rechts (von hinten gesehen) mit Port Nr. 1 des
LDU3000 verbunden sein, das Modul der zweiten Reihe mit Port Nr. 2 des LDU3000 usw.
A1-m
CON2
CON3
CON3
CON2
TX+ R
TX- B
RS+ G
RS- Y
Abb. 6
Seite 8
Bedienungsanleitung
LDU3000/3000A
A1-2
CON2
CON3
CON3
CON2
TX+ R
TX- B
RS+ G
RS- Y
Rückansicht
Rear View
CON2
CON3
CON3
CON2
TX+ R
TX- B
RS+ G
RS- Y
SENSOR
1
ETHERNET
CHANNEL
RS485
TX
RX
D- D+
2
LDU3000 HUB 箱
A1-1
1
2
n
3
5
7
9
11
13
15
4
6
8
10
12
14
16
