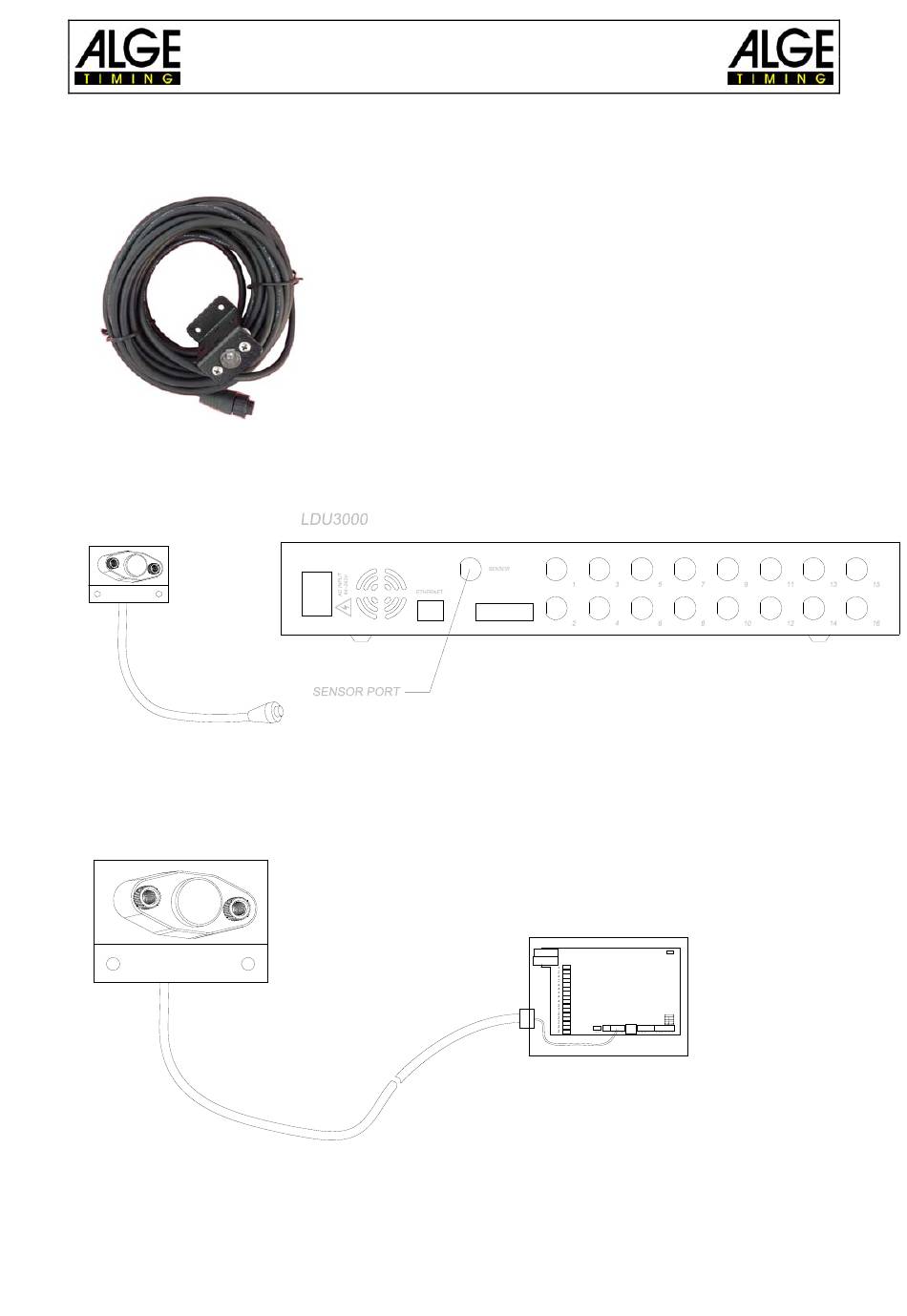

2.3 LDU3000/LDU3000A-Anschluss an Lichtsensor

1) Lichtsensor
2) LUD3000
Schließen Sie den mitgelieferten Lichtsensor direkt an die Sensorschnittstelle an der Rück-
seite des LDU3000 an, siehe Abbildung unten:
Abb. 9
3) LDU3000A
Schließen Sie den mitgelieferten Lichtsensor direkt an die Sensor COM Schnittstelle der
Hauptplatine QS5003 im LDU3000A an, siehe Abbildung unten:
Seite 10
Bedienungsanleitung
LDU3000/3000A
Abb. 8
CH1
CH2
CHANNEL 1 CHANNEL 2
TX RX TX RX
LDU3000A HUB Box
CO N5
Q S5003
CON7 CON 8 CON9
SENSO R CON1 CO M 2 CO M 1
LUM SENSO R
DC 5V
SW 1
TABLE OF SEL
COM 1
SEL
M ODE
GND RS232
OPEN RS485
Abb. 10
