Appendix
4
Erklärung für QS5003 in LDU3000HUB

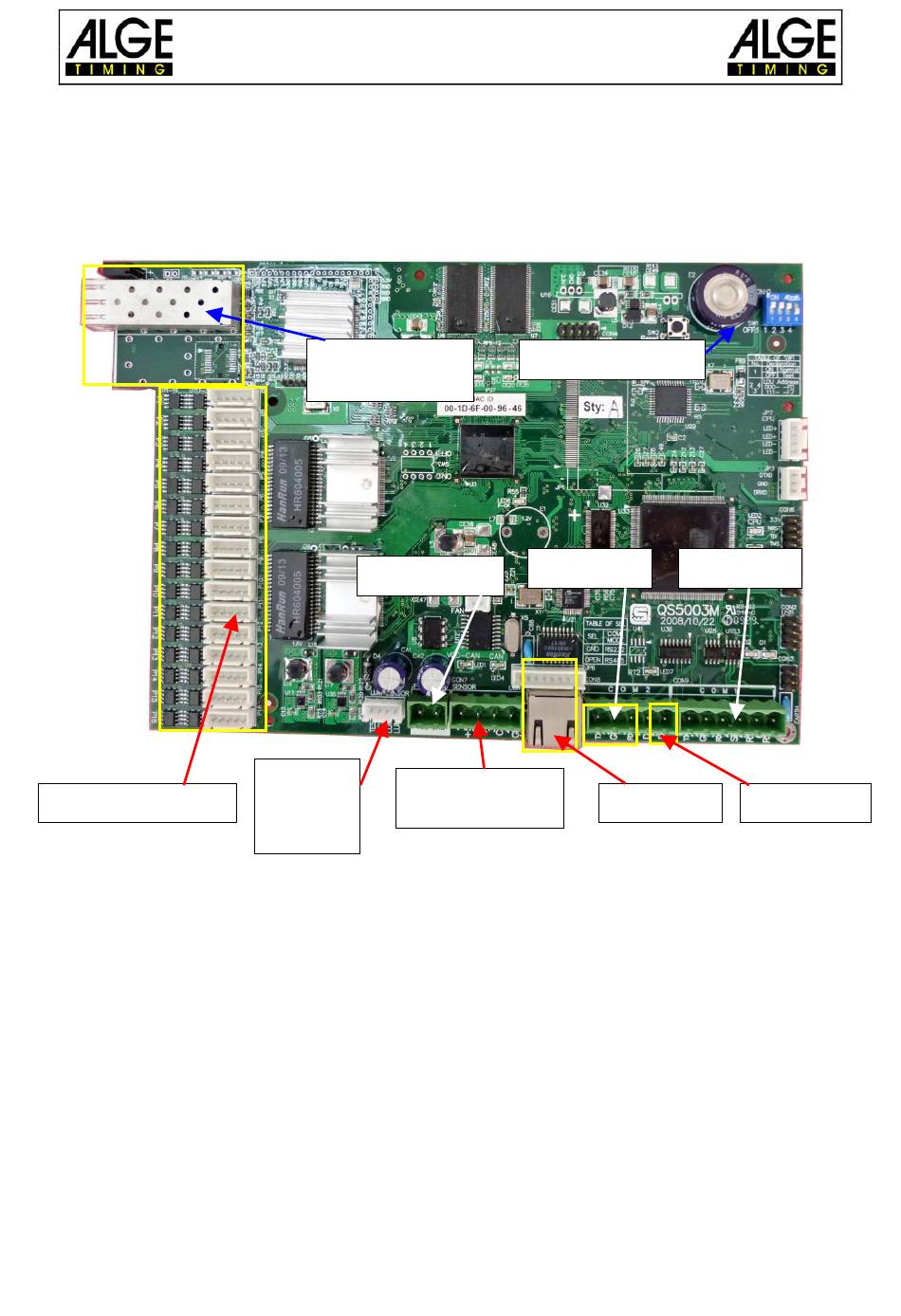

4.1 QS5003 Layout
Signalausgang Port
4.1.1
Funktionen der Schnittstellen
P1-P16: Datenausgangsschnittstelle, jeweils verbunden mit Eingang des ersten Moduls jeder
zeile der Anzeige. Gezählt von oben nach unten, nummeriert mit P1, P2 und P3 ...
COM1: RS232 oder RS485; wenn SEL (verbunden mit GND) gewählt ist, sollte die über
RS232 kommuniziert werden; wenn SEL deaktiviert ist, sollte es RS485 sein.
COM2: RS232
COM7: Sensor CAN Busschnittstelle für Lichtsensor, Temperatursensor, Feuchtigkeitssen-
sor
4.1.2
Funktionen des Dip Switch SW1
DIP1~DIP4=AD (4 ....0) Adressenbereich ： 0~7
Anmerkung: "0" heißt ON, "1" heißt OFF.
Seite 18
Bedienungsanleitung
LDU3000/3000A
Glasfaser-
schnittstelle
Stromeingang
Port
Port Temperatur
Lichtsen-
und Feuchtigkeit
sor
Dip Switch SW1
COM2 Port
COM1 Port
Ethernet
Daten Port
