Amprobe ACD-15 TRMS Pro Bedienungsanleitung Seite 48

OPERATION

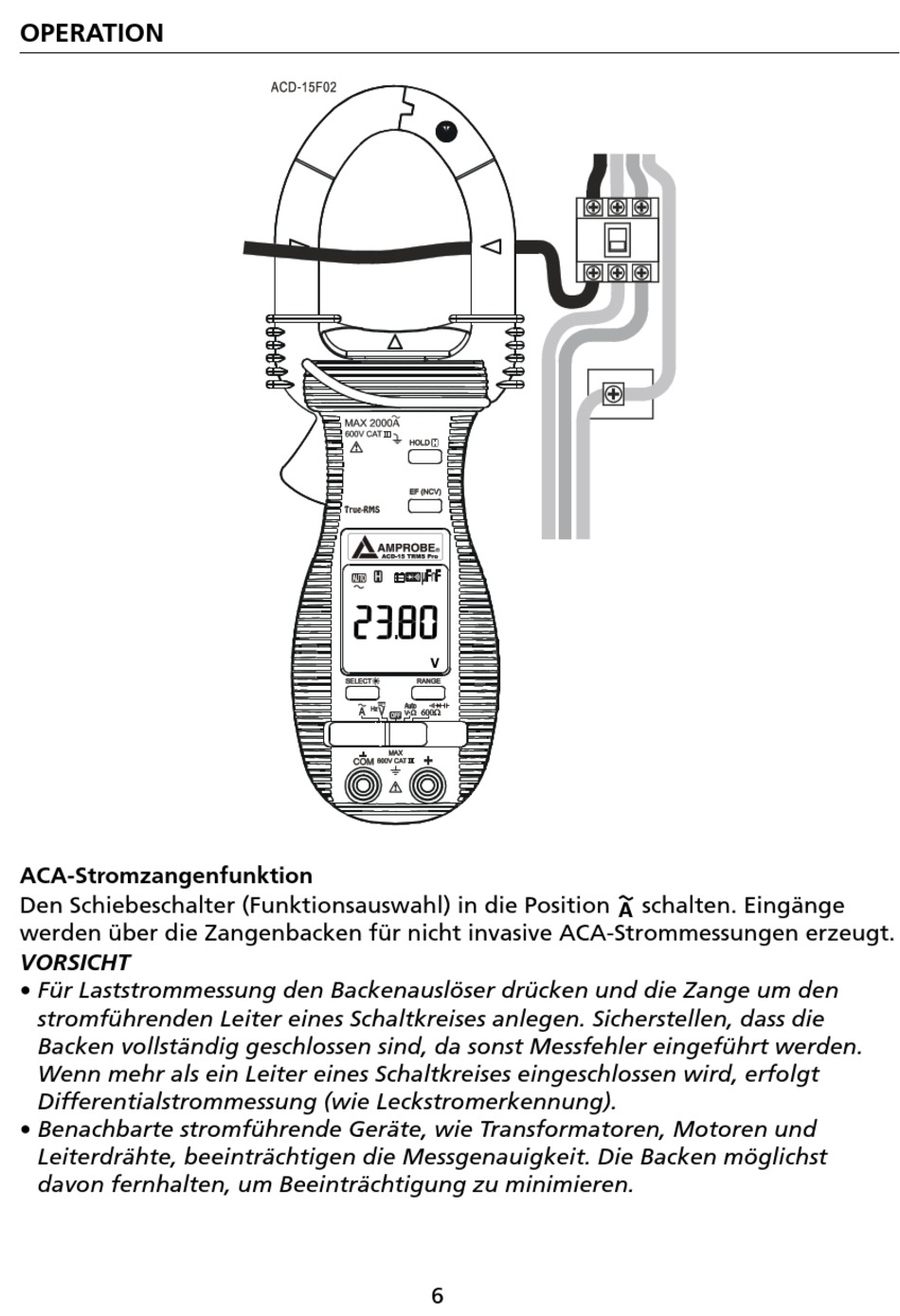

ACA-Stromzangenfunktion
Den Schiebeschalter (Funktionsauswahl) in die Position � schalten. Eingänge
werden über die Zangenbacken für nicht invasive ACA-Strommessungen erzeugt.
VORSICHT
• Für Laststrommessung den Backenauslöser drücken und die Zange um den
stromführenden Leiter eines Schaltkreises anlegen. Sicherstellen, dass die
Backen vollständig geschlossen sind, da sonst Messfehler eingeführt werden.
Wenn mehr als ein Leiter eines Schaltkreises eingeschlossen wird, erfolgt
Differentialstrommessung (wie Leckstromerkennung).
• Benachbarte stromführende Geräte, wie Transformatoren, Motoren und
Leiterdrähte, beeinträchtigen die Messgenauigkeit. Die Backen möglichst
davon fernhalten, um Beeinträchtigung zu minimieren.
23. 8 0
V
6
