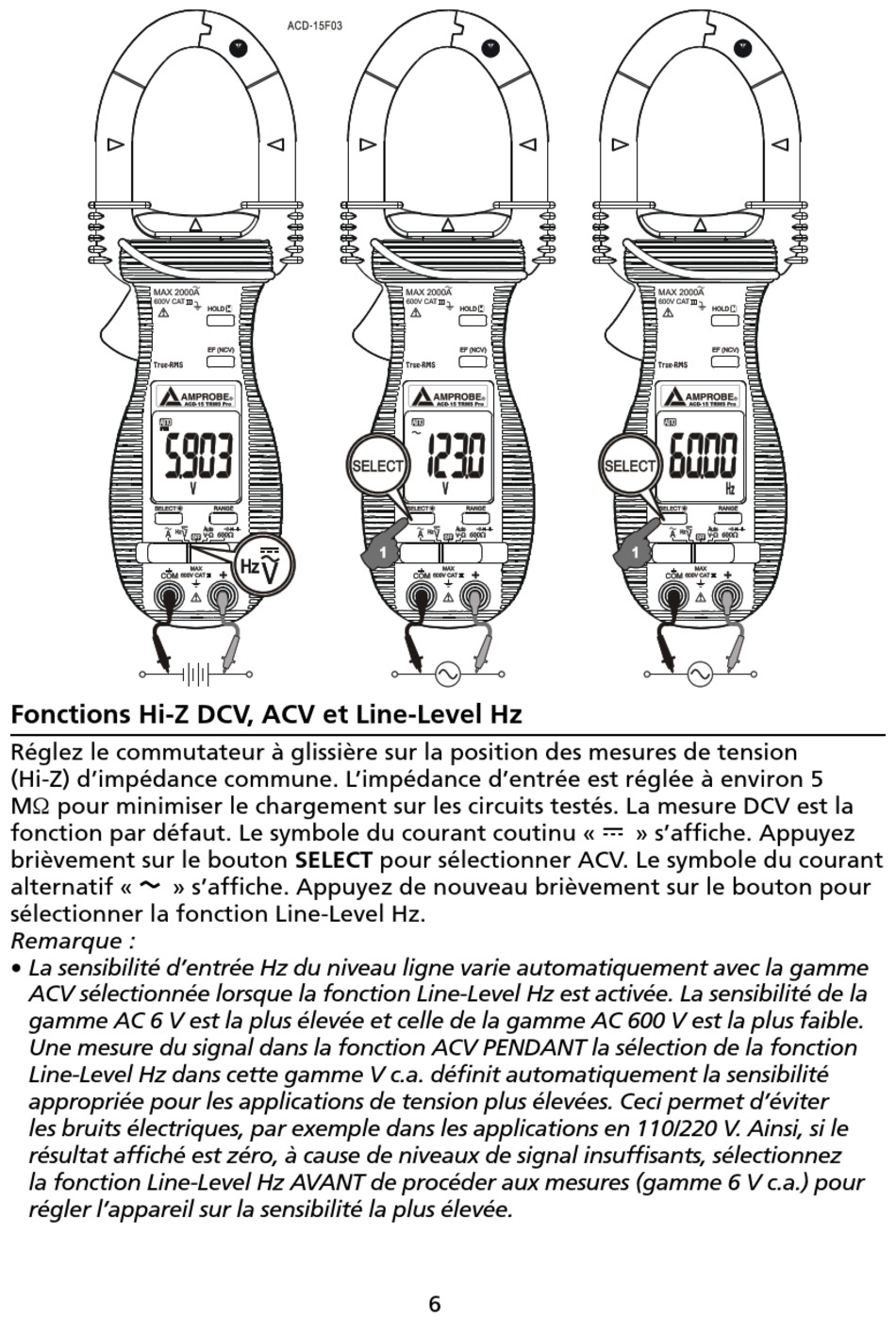

Fonctions Hi-Z DCV, ACV et Line-Level Hz

Réglez le commutateur à glissière sur la position des mesures de tension
(Hi-Z) d'impédance commune. L'impédance d'entrée est réglée à environ 5
MΩ pour minimiser le chargement sur les circuits testés. La mesure DCV est la
fonction par défaut. Le symbole du courant coutinu « � » s'affiche. Appuyez
brièvement sur le bouton SELECT pour sélectionner ACV. Le symbole du courant
alternatif « � » s'affiche. Appuyez de nouveau brièvement sur le bouton pour
sélectionner la fonction Line-Level Hz.
Remarque :
• La sensibilité d'entrée Hz du niveau ligne varie automatiquement avec la gamme
ACV sélectionnée lorsque la fonction Line-Level Hz est activée. La sensibilité de la
gamme AC 6 V est la plus élevée et celle de la gamme AC 600 V est la plus faible.
Une mesure du signal dans la fonction ACV PENDANT la sélection de la fonction
Line-Level Hz dans cette gamme V c.a. définit automatiquement la sensibilité
appropriée pour les applications de tension plus élevées. Ceci permet d'éviter
les bruits électriques, par exemple dans les applications en 110/220 V. Ainsi, si le
résultat affiché est zéro, à cause de niveaux de signal insuffisants, sélectionnez
la fonction Line-Level Hz AVANT de procéder aux mesures (gamme 6 V c.a.) pour
régler l'appareil sur la sensibilité la plus élevée.
6
