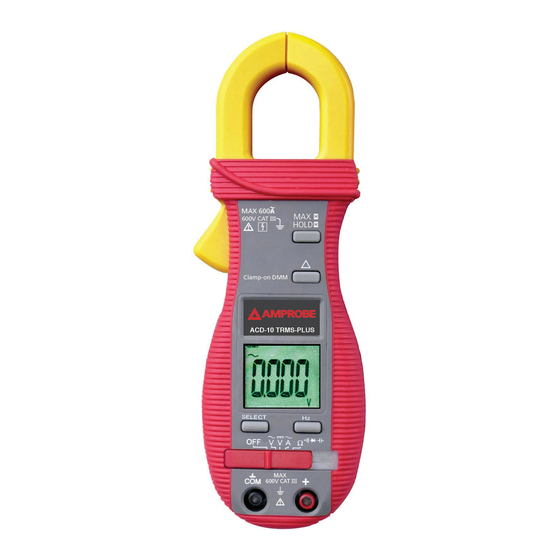

Amprobe ACD-10 TRMS-PLUS Bedienungshandbuch
Verwandte Anleitungen für Amprobe ACD-10 TRMS-PLUS
Inhaltszusammenfassung für Amprobe ACD-10 TRMS-PLUS
- Seite 1 ACD-10 TRMS-PLUS, ACD-10 PLUS Clamp Multimeters User Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso • Användarhandbok...
- Seite 18 Figure 1 Figure 2...
- Seite 19 Figure 3 Figure 4 Figure 5...
- Seite 20 Figure 6 Figure 7...
- Seite 37 Figure 1 Figure 2...
- Seite 38 Figure 3 Figure 4 Figure 5...
- Seite 39 Figure 6 Figure 7...
- Seite 40 ACD-10 TRMS-PLUS, ACD-10 PLUS Clamp Multimeters Bedienungshandbuch April 2007, Rev.2 ©2007 Amprobe Test Tools. All rights reserved. Printed in China...
- Seite 41 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw.
- Seite 42 ACD-10 TRMS-PLUS, ACD-10 PLUS Clamp Multimeters Inhalt Symbole ........................2 Einleitung ........................2 Warn- und Vorsichtshinweise ...................2 Auspacken und Überprüfen ..................4 Erste Schritte mit dem Messgerät ................4 Bedienung .........................5 Wartung ........................9 Allgemeine Spezifikationen ..................10 Elektrische Spezifikationen ..................11...
-
Seite 43: Symbole
Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. � Einleitung Die Geräte ACD-10 PLUS und ACD-10 TRMS-PLUS sind digitale Zangenmessgeräte, die Wechsel- und Gleichspannung, Wechselstromstärke, Widerstand, Frequenz und Kontinuität messen und Diodenprüfung durchführen. Frequenz kann in dem Spannungs- und Stromstärke-Modi gemessen werden. - Seite 44 � ACHtUNG • Vor und nach gefährlichen Spannungsmessungen die Spannungsfunktion an einer bekannten Quelle, z. B. Netzspannung, testen, um korrektes Funktionieren des Messgeräts zu bestimmen. • Die Messleitungen vor dem Wechseln von Messgerätfunktionen von den Prüfpunkten trennen. • Vor jedem Gebrauch das Zangenmessgerät, die Messleitungen und das Zubehör prüfen.
-
Seite 45: Auspacken Und Überprüfen
AUSPACkEN UNd ÜBERPRÜFEN Der Verpackungskarton sollte Folgendes enthalten: Digitales Zangenmessgerät 1 Tragbehälter 1 Messleitungssatz (1 schwarz, 1 rot) 1 9 V Batterie (installiert) 1 Handbuch 1 Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Sendung für einen Austausch an die Verkaufsstelle zurücksenden. -
Seite 46: Bedienung
BEdIENUNG � VORSICHt Die Taste Hz schaltet die Anzeige zwischen der ausgewählten Spannungsfunktion und Frequenzmessung um. Messen von Gleichspannung - siehe Abbildung -1- 1. Den Funktionsschalter auf V� stellen. 2. Die Messleitungen anschließen: Rot an +, Schwarz an COM. 3. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Stromkreises anschließen. 4. - Seite 47 Messen von Frequenz - siehe Abbildung -2- Hinweis: Es können sowohl Strommesser als auch Spannungsmesser zum Messen von Frequenz verwendet werden. Der Zangen-Strommesser erkennt die Frequenz des im zu prüfenden Kabel (oder Sammelschiene) zirkulierenden Stroms (der Strom muss größer sein als 1 A im 400-A-Bereich und größer als 15 A im 600-A- Bereich).
- Seite 48 Prüfen von dioden - siehe Abbildung -6- 1. Den Funktionsschalter auf U einstellen und die Taste SELECT drücken, bis P angezeigt wird. 2. Die Messleitungen anschließen: Rot an +, Schwarz an COM. 3. Die Stromversorgung des zu messenden Schaltkreises ausschalten. 4.
- Seite 49 Funktionen HOLd � / MAX � Die HOLD-Funktion friert die Anzeige ein, wenn die Taste gedrückt wird. Die MAX-Funktion vergleicht den gemessenen Maximalwert, bis zu 30 ms schnell, und zeigt an (automatische Bereichswahl ist aktiviert). HOLD Kurzzeitiges Drücken der Taste HOLd schaltet in allen Funktionen in den Datenhaltemodus.
-
Seite 50: Wartung
WARtUNG � ACHtUNG Zur Vermeidung von Stromschlag vor dem Öffnen des Gehäuses das Messgerät von jeglichen Schaltkreisen trennen, die Messleitungen von den Eingangsbuchsen abnehmen und das Messgerät AUSSCHALTEN. Das Messgerät nicht mit offenem Gehäuse betreiben. Fehlerbehebung Falls das Messgerät nicht betrieben werden kann, Batterien, Messleitungen usw. prüfen und ggf. -
Seite 51: Allgemeine Technische Daten
ALLGEMEINE tECHNISCHE dAtEN Anzeige: LCD-Anzeige, 3-3/4 Digits, 4000 Zähler Aktualisierungsrate: 3 mal pro Sekunde, Nennwert Polarität: Automatisch Betriebstemperatur: 0 °C bis 40 °C; < 80 % RH für Temperatur bis 31 °C, linear abnehmend auf 50 % RH bei 40 °C Höhenlage: Betrieb unterhalb 2000 m;... -
Seite 52: Elektrische Spezifikationen
Grundwelle und Oberwellen innerhalb der für das Messgerät spezifizierten Wechselstrombandbreite für nicht sinusförmige Wellenformen Eingangsimpedanz: 10 MΩ, 30 pF nominal Überlastschutz: 6,5 kV (1,2/50 μs Spitze) ACD-10 Plus: Mittelwertbestimmung ACD-10 TRMS-PLUS: Echt-Effektivwert-Bestimmung - 5 % bis 100 % des Bereichs... - Seite 53 ACA-Zangenbacken: 600 A eff. kontinuierlich ACD-10 Plus: Mittelwertbestimmung ACD-10 TRMS-PLUS: Echt-Effektivwert-Bestimmung - 10 % bis 100 % des Bereichs Max. induzierter Fehler von benachbartem stromführendem Leiter: 0,05 A Spezifizierte Genauigkeit von 1 % bis 100 % des Bereichs und für Messungen, die in der Backenmitte vorgenommen werden.
-
Seite 54: Funktion
FREqUENZ Funktion Empfindlichkeit Bereich Genauigkeit (Sinus eff.) 400,0 mVac 350 mV 10 Hz ~ 2 kHz ±(0,5 % + 4 d) 4,000 Vac 5 Hz ~ 5 kHz ±(0,5 % + 4 d) 4,000, 40,00 Vac 32 V 5 Hz ~ 100 kHz ±(0,5 % + 4 d) 400,0 Vac 90 V... - Seite 55 Akustischer kontinuitätstester Akustische Anzeige: zwischen 10 Ω und 120 Ω. Transientenschutz: 6,5 kV (1,2/50 μs Spitze) diodentester / Leerlaufspannung Prüfstrom (Typisch) < 1,6 VDC bei 0,25 mA Transientenschutz: 6,5 kV (1,2/50 μs Spitze) MAX HOLd* (wo angemessen) Spezifizierte Genauigkeit ± 50 Digits für Änderungen > 25 ms in Dauer...
- Seite 56 Abbildung 1 Abbildung 2...
- Seite 57 Abbildung 3 Abbildung 4 Abbildung 5...
- Seite 58 Abbildung 6 Abbildung 7...
- Seite 75 Figura 1 Figura 2...
- Seite 76 Figura 3 Figura 4 Figura 5...
- Seite 77 Figura 6 Figura 7...
- Seite 94 Figura 1 Figura 2...
- Seite 95 Figura 3 Figura 4 Figura 5...
- Seite 96 Figura 6 Figura 7...
- Seite 113 Figur 1 Figur 2...
- Seite 114 Figur 3 Figur 4 Figur 5...
- Seite 115 Figur 6 Figur 7...
