2.2

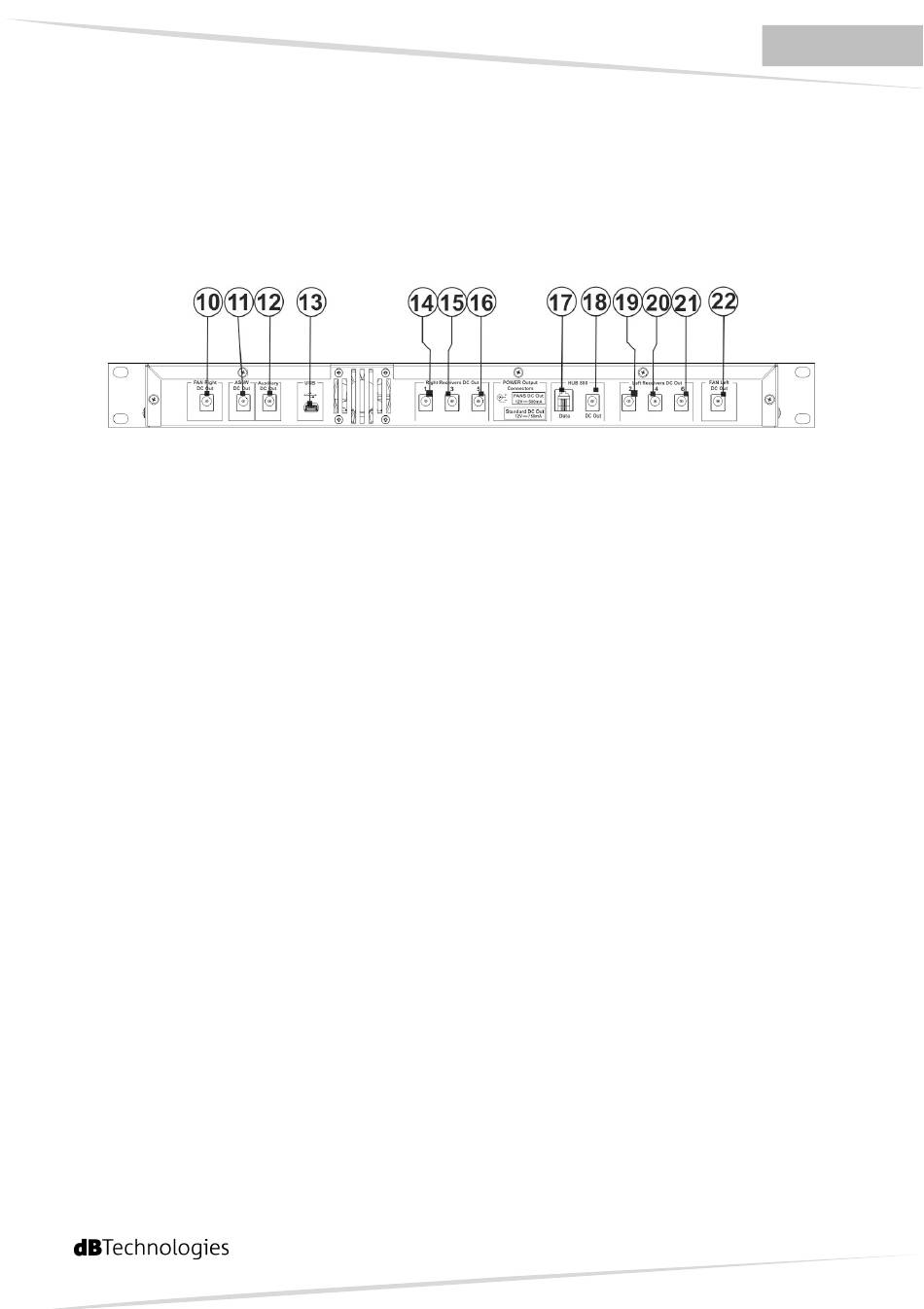

HINTERES PANEEL

10) Anschluss Speiserausgang "Fan DC Out"
Steckdose zur Speisung eines zusätzlichen Lüfters im Touring Rack System.
11) Anschluss Speiserausgang "AS6W DC Out"
Steckdose zur Speisung der Splitter-Antenne AS6W.
12) Anschluss Speiserausgang "Auxiliary DC Out"
Steckdose zur Speisung einer zusätzlichen optionalen Vorrichtung.
13) "USB"-Steckverbinder
Mini USB-Anschluss nur für die Firmwareaktualisierung von RPS10.
14) Anschluss Speiserausgang Empfänger 1
Steckdose zur Speisung des Empfängers MOVING D-R Nummer 1.
15) Anschluss Speiserausgang Empfänger 3
Steckdose zur Speisung des Empfängers MOVING D-R Nummer 3
16) Anschluss Speiserausgang Empfänger 5
Steckdose zur Speisung des Empfängers MOVING D-R Nummer 5
17) Anschluss "HUB 800 Data"
RJ 11 connector for data communication with HUB 800.
18) Anschluss Speiserausgang "HUB 800"
Steckdose Speisung HUB 800.
19) Anschluss Speiserausgang Empfänger 2
Steckdose zur Speisung des Empfängers MOVING D-R Nummer 2.
20) Anschluss Speiserausgang Empfänger 4
Steckdose zur Speisung des Empfängers MOVING D-R Nummer 4.
21) Anschluss Speiserausgang Empfänger 6
Steckdose zur Speisung des Empfängers MOVING D-R Nummer 6.
22) Anschluss Speiserausgang "Fan DC Out"
Steckdose zur Speisung eines zusätzlichen Lüfters im Touring Rack System
3

BETRIEB

3.1 EINSCHALTEN
Verbinden Sie das beiliegende Netzkabel mit dem Netz und der VDE-Steckdose (Mains) (1) an der
Vorderseite des RPS10.
