Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.
Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zusatzgeräte. Blicken Sie während des Betriebs nicht direkt in der Projektorobjektiv. Das helle Licht kann Ihren Augen schaden. Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen. Folgen Sie den Anweisungen auf Seite 43 –...
Zudem können beim Betrachten von 3D-Projektionen Kinetose, Folgeerscheinungen bezüglich der Wahrnehmung, Desorientiertheit, Augenermüdung und reduzierte posturale Stabilität auftreten. Wir empfehlen Ihnen, zur Reduzierung der Auftretenswahrscheinlichkeit dieser Nebenwirkungen regelmäßige Pausen einzuhalten. Falls Ihre Augen müde oder trocken wirken oder Sie eines der obengenannten Symptome bemerken, unterbrechen Sie umgehend die Nutzung dieses Gerätes;...
Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.
EINFÜHRUNG Lieferumfang Packen Sie das Produkt vorsichtig aus und prüfen Sie, ob die unter dem Standardzubehör aufgelisteten Artikel vollständig sind. Einige der Artikel des optionalen Zubehörs sind je nach Modell, Spezifikationen und Einkaufsland möglicherweise nicht verfügbar. Bitte prüfen Sie dies mit Ihrem Händler. Einige Zubehörartikel können je nach Region variieren.

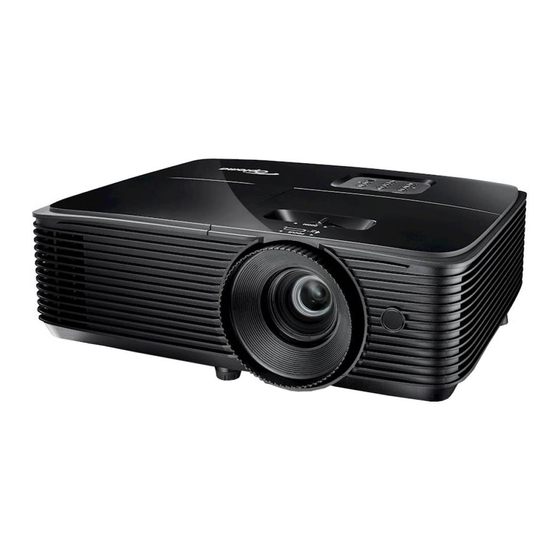

EINFÜHRUNG Produktübersicht Hinweiss: Blockieren Sie keine Zu-/Abluftöffnungen des Projektors. (*) Optionales Zubehör kann je nach Modell, technischen Daten und Region variieren. Eintrag Eintrag Lampenabdeckung Objektiv Fokusring Belüftung (Eingang) Zoomregler 10. Belüftung (Ausgang) IR-Empfänger 11. Anschluss für Kensington -Schloss Bedienfeld 12. Netzanschluss Winkelverstellfuß...
EINFÜHRUNG Anschlüsse HDMI 1 HDMI 2 / MHL Audio In VGA-IN / YPbPr VGA-OUT / YPbPr VIDEO USB Power Out (5V 1.0A) MOUSE SERVICE Audio Out RS-232C Richtlinienbezeichnung Typ 3 Eintrag Typ 1 Typ 2 SVGA Typ 5 Typ 6 Typ 7 SVGA SVGA...
EINFÜHRUNG Fernbedienung Eintrag Eintrag Ein- / Austaste IR-LED-Anzeige Trapezkor +/- Standbild AV-Stummschaltung Seitenverhältnis Lautstärke -/+ Stumm Bestätigen Vier Richtungstasten Menü Drei Dimensionen HDMI Video Erneut synchronisieren Quelle Lampenmodus Hinweiss: Einige Tasten haben bei Modellen, die diese Funktionen nicht unterstützen, möglicherweise keine Funktion.
Projektor darf nicht horizontal aufgestellt und nicht nach vorne/hinten oder links/rechts geneigt werden. Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlampe oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma. Deutsch...
AUFSTELLUNG UND INSTALLATION Quellen mit dem Projektor verbinden HDMI 1 HDMI 2 / MHL Audio In VGA-IN / YPbPr VGA-OUT / YPbPr VIDEO USB Power Out (5V 1.0A) MOUSE SERVICE Audio Out RS-232C MOLEX Richtlinienbezeichnung Typ 3 Eintrag Typ 1 Typ 2 SVGA Typ 5...
Seite 15
AUFSTELLUNG UND INSTALLATION Richtlinienbezeichnung Typ 3 Eintrag Typ 1 Typ 2 SVGA Typ 5 Typ 6 Typ 7 SVGA SVGA und Typ WXGA WXGA 1080p 4 XGA 6. Audioeingangskabel Nicht Nicht verfügbar verfügbar 7. Audioausgangskabel Nicht verfügbar 8. Audioeingangskabel Nicht Nicht verfügbar verfügbar...
AUFSTELLUNG UND INSTALLATION Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn.
AUFSTELLUNG UND INSTALLATION Fernbedienung in Betrieb nehmen Batterien installieren/auswechseln Schieben Sie die Batteriefachabdeckung ab. Setzen Sie eine neue Batterie in das Fach ein. Entfernen Sie die alte Batterie und installieren Sie eine neue (CR2025). Achten Sie darauf, dass die „+“-Seite nach oben zeigt. Bringen Sie die Abdeckung wieder an.
Seite 18
AUFSTELLUNG UND INSTALLATION Effektive Reichweite Der Infrarot- (IR) Fernbedienungssensor befindet sich an der Oberseite des Projektors. Achten Sie darauf, die Fernbedienung in einem Winkel von 20 Grad lotrecht zum IR-Fernbedienungssensor des Projektors zu halten. Der Abstand zwischen Fernbedienung und Sensor sollte nicht mehr als 7 Meter betragen. ...
PROJEKTOR VERWENDEN Projektor ein-/ausschalten oder Einschalten Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Wenn die Kabel angeschlossen sind, leuchtet die Betrieb/Bereitschaft-LED rot. Schalten Sie den Projektor mit der Taste „ “ am Bedienfeld des Projektors oder an der Fernbedienung ein.
PROJEKTOR VERWENDEN Eine Eingangsquelle wählen Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc., ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, drücken Sie die Eingangstaste am Bedienfeld des Projektors oder an der Fernbedienung zur Auswahl der gewünschten Quelle. oder Deutsch...
PROJEKTOR VERWENDEN Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Drücken Sie zum Öffnen des OSD-Menüs die -Taste an der Fernbedienung oder am Bedienfeld. Bei angezeigtem OSD können Sie mit den Tasten Elemente im Hauptmenü...
Seite 27
PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte HDMI 2 Testbild Helligkeit Kontrast Zeitsteuerung Fernbedienungsein- Farbabstimmung stellungen Benutzer3 Farbtemperatur [je nach Gamma Fernbedienung] Projektion Lampeneinstellungen Zoom Standbild Projektor-ID 00~99 English [Standard] Deutsch Français Italiano Español Português Polski Nederlands Svenska Setup...
Seite 28
PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Oben links Oben rechts Menüposition Mitte [Standard] Menü Unten links Einstellungen Unten rechts Menü Timer 5 Sek. 10 Sek. [Standard] HDMI (Typ 3 SVGA/ Typ 4 XGA/ Typ 5 WXGA/ Typ 7 1080p) HDMI1 (Typ 2 SVGA/ Typ 6 WXGA)
Seite 29
PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Aus [Standard] Große Höhe Aus [Standard] Display Mode Lock Aus [Standard] Tastenfeldsperre Aus [Standard] Info ausblenden Optionen Standard [Standard] Logo Neutral Setup Kein [Standard] Blau Hintergrundfarbe Grün Grau Logo Abbrechen [Standard] zurücksetzen Zurücksetzen...
Seite 30
PROJEKTOR VERWENDEN „Lampenstd. auf Null“ im OSD setzt nur die Lampenbetriebszeit im OSD und die Lampenbetriebszeit im Servicemodus zurück. Die Projektorbetriebszeit im Servicemodus wird nicht rückgesetzt. Wenn Sie Änderungen an den Funktionen „Infrarot Funktion“, „Projektion“ und „Tastenfeldsperre“ vornehmen, erscheint eine Bestätigungsmeldung. Wählen Sie zum Speichern der Einstellungen „Ja“. ...
PROJEKTOR VERWENDEN Menü ANZEIGE Menü Bildschirm Bildeinstellungen Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Präsentations: Dieser Modus eignet sich zur Anzeige von PowerPoint-Präsentationen, wenn der Projektor mit dem PC verbunden ist. Hells: Maximale Helligkeit für PC-Quellen. ...
Seite 32
PROJEKTOR VERWENDEN Farbeinstell. Konfigurieren Sie die Farbeinstellungen. BrilliantColor™s: Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen zur Erzielung einer höheren Helligkeit bei realistischen, lebhafteren Farben. Farbtemperatur (nur Datenmodus): Wählen Sie eine Farbtemperatur zwischen Warm, Mittel und Kühl. Farbtemperaturs: Wählen Sie eine Farbtemperatur zwischen D50, D65, D75, D83, D93 und Native.
PROJEKTOR VERWENDEN Modus Helligkeit (Lampenbasisdaten) Passen Sie Helligkeitsmoduseinstellungen für lampenbasierte Projektoren an. Hells: Mit „Hell“ erhöhen Sie die Helligkeit. Eco.s: Wählen Sie zum Dämmen der Projektorlampe „Eco.“; dadurch verringert sich der Energieverbrauch und Sie verlängern die Lampenlebensdauer. Dynamics: Mit „Dynamic“...
PROJEKTOR VERWENDEN Menü Anzeige Seitenverhältnis Seitenverhältnis Wählen Sie das Seitenverhältnis des angezeigten Bildes zwischen den folgenden Optionen: 4s:3: Dieses Format eignet sich für 4:3-Eingangsquellen. 16s:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD. 16s:10 (nur bei WXGA- und WUXGA-Modellen): Dieses Format ist für 16:10-Bildquellen wie Breitbild- ...
Seite 35
PROJEKTOR VERWENDEN SVGA-/XGA-Auto-Abbildungsregel: Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1024 1024 1024 4s:3 1024 1024 1600 1200 1024 1280 1024 Breitbild- 1280 1024 Notebook 1280 1024 1024 SDTV 1024 1280 1024 HDTV 1920 1080 1024 WXGA-Skalierungstabelle (Leinwandtyp 16 x 10): Hinweiss: ...
Seite 36
PROJEKTOR VERWENDEN WXGA-Auto-Abbildungsregel (Bildschirmtyp 16 x 10): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1280 1066 1066 1024 1066 4s:3 1280 1024 1066 1400 1050 1066 1600 1200 1066 1280 1280 Breitbild- 1280 1280 Notebook 1280 1280 1280 SDTV 1280 1280 1280 HDTV...
PROJEKTOR VERWENDEN Menü Audio Menü Audio Stumm Stumm Mit dieser Option schalten Sie den Ton vorübergehend aus. Eins: Wählen Sie zum Aktivieren der Stummschaltung „Ein“. Auss: Wählen Sie zum Deaktivieren der Stummschaltung „Aus“. Hinweiss: Die „Stumm“-Funktion wirkt sich sowohl auf interne als auch externe Lautsprecher aus. Menü...
PROJEKTOR VERWENDEN Filter Erinnerung Hier entscheiden Sie, ob Sie über eine Meldung an das Auswechseln des Filters erinnert werden möchten. Die verfügbaren optionen beinhalten 300hr, 500hr, 800hr und 1000hr. Filter zurücksetzen Setzen Sie den Zähler des Staubfilters nach Austausch oder Reinigung des Staubfilters zurück. Menü...
PROJEKTOR VERWENDEN Menü Setup Sicherheit Sicherheit Aktivieren Sie diese Funktion zur Kennwortabfrage vor Benutzung des Projektors. Eins: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“. Auss: Wählen Sie zum Einschalten des Projektors ohne Kennwortabfrage „Aus“. Sicherheits-Timer Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen.
PROJEKTOR VERWENDEN Menü Setup Testbild Testbild Wählen Sie bei der Testbild-Option zwischen Raster, Weiß oder (Aus). Menü Setup Werkseinstellungen Infrarot Funktion Hier legen Sie die Einstellungen der Infrarot Funktion fest. Eins: Wählen Sie „Ein“; der Projektor kann über die Fernbedienung vom vorderen oder oberen IR- Empfänger gesteuert werden.
PROJEKTOR VERWENDEN WXGA/ Typ 7 1080p), Video (Typ 1 SVGA/ Typ 3 SVGA/ Typ 4 XGA/ Typ 5 WXGA/ Typ 6 WXGA/ Typ 7 1080p). Große Höhe Wenn „Ein“ ausgewählt ist, drehen die Lüfter schneller. Diese Funktion ist besonders beim Einsatz in großen Höhen in denen die Luft recht dünn ist sinnvoll.
WARTUNG Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn die Lampe fast am Ende Ihrer Einsatzzeit ist, erscheint eine Warnmeldung. Achtung Warnung Lampe Lampenlaufzeit überschritten. Wenn Sie diese Meldung sehen, wenden Sie sich zum Auswechseln der Lampe bitte baldmöglichst an Ihren Händler oder das nächste Kundencenter.
Seite 44
WARTUNG Auswechseln der Lampe (Fortsetzung) Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „ “-Taste an der Fernbedienung oder am Projektorbedienfeld drücken. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. Lösen Sie die Schraube an der Abdeckung.
WARTUNG Staubfilter installieren und reinigen Staubfilter installieren Hinweiss: Staubfilter werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/mitgeliefert. Staubfilter reinigen Sie sollten den Staubfilter einmal alle drei Monate reinigen. Reinigen Sie ihn häufiger, falls der Projektor in einer staubigen Umgebung verwendet wird. Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „...
ZUSÄTZLICHE INFORMATIONEN Kompatible Auflösungen Digitale Kompatibilität B0/Hergestellt- B0/Standard-Timing B0/Detail-Timing B1/Videomodus B1/Detail-Timing Timing 720 x 400 bei 70 Hz SVGA: Natives Timing: 640 x 80p bei 60 Hz 720 x 480p bei 60 Hz 640 x 480 bei 60 Hz 800 x 600 bei 120Hz XGA: 1024 x 768 bei 60Hz 720 x 480p bei 60 Hz 1280 x 720p bei 60 Hz...
Seite 47
ZUSÄTZLICHE INFORMATIONEN Analoge Kompatibilität B0/Hergestellt- B0/Standard-Timing B0/Detail-Timing B1/Videomodus B1/Detail-Timing Timing 720 x 400 bei 70 Hz SVGA: Natives Timing: 1366 x 768 bei 60 Hz 640 x 480 bei 60 Hz 800 x 600 bei 120Hz XGA: 1024 x 768 bei 60Hz 640 x 480 bei 67Hz 1024 x 768 bei 120 Hz WXGA: 1280 x 800 bei 60 Hz;...
Seite 48
Wenn der 3D-Eingang 1080p bei 24 Hz ist, sollte das DMD mit ganzzahligem Vielfachem mit 3D-Modus wiedergeben. Unterstützt NVIDIA 3DTV Play, falls keine Patentgebühr von Optoma existiert. 1080i bei 25 Hz und 720p bei 50 Hz laufen in 100 Hz; andere 3D-Timings laufen in 120 Hz. ...
ZUSÄTZLICHE INFORMATIONEN Projektorabmessungen und Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifikationen übereinstimmen: ...
ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienungscodes Adresse Daten Tastenlegende Beschreibung Wiederholungsformat Byte 1 Byte 2 Byte 3 Byte 4 Zum Ein-/Ausschalten des Power Projektors drücken. Zum Standbild des Standbild Projektorbildes drücken. Zum Ändern des Seitenverhältnis Seitenverhältnisses eines angezeigten Bildes drücken. Zum Ein-/Ausschalten des integrierten Stummschaltung Projektorlautsprechers drücken ...
Seite 52
ZUSÄTZLICHE INFORMATIONEN Adresse Daten Tastenlegende Beschreibung Wiederholungsformat Byte 1 Byte 2 Byte 3 Byte 4 Zum Ein- oder Ausblenden des Menü OSD-Menüs drücken. Zum Anpassen von durch Neigen des Projektors verursachten Abwärts / Bildverzerrungen Trapezkor- drücken. Zum Blättern nach unten drücken.
ZUSÄTZLICHE INFORMATIONEN Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt „Installation“ beschrieben, richtig und fest angeschlossen sind.
Seite 54
ZUSÄTZLICHE INFORMATIONEN Zwei Bilder, side-by-side-Format Drücken Sie die „3D“-Taste und wählen bei einem zweidimensionalen HDMI 1.3 2D-Eingangssignal (1080i, nebeneinander) „Side By Side“. Das Bild wird nicht dreidimensional angezeigt Prüfen Sie, ob die Batterie der 3D-Brille erschöpft ist. Prüfen Sie, ob die 3D-Brille eingeschaltet ist.
ZUSÄTZLICHE INFORMATIONEN Warnanzeige Wenn die Warnanzeigen (siehe unten) aufleuchten oder blinken, schaltet sich der Projektor automatisch aus: „Lampen“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt gelb. „Temperatur“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt gelb. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden.
Seite 56
ZUSÄTZLICHE INFORMATIONEN Temperaturwarnung: Achtung TEMPERATUR ZU HOCH Bitte: 1. Stellen Sie sicher, dass die Lüftungswege frei sind. 2. Stellen Sie sicher, dass die Umgebungstemperatur unter 45 Grad C ist. If the problem persists in spite of the above. Bitte kontaktieren Sie das Service Center. ...
ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 3178 Laurelview Ct. 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94538, USA 510-897-8601 info@os-worldwide.com www.optomausa.com services@optoma.com 株式会社オーエス 0120-380-495 www.os-worldwide.com コンタクトセンター: Kanada 3178 Laurelview Ct. 888-289-6786 Taiwan...
