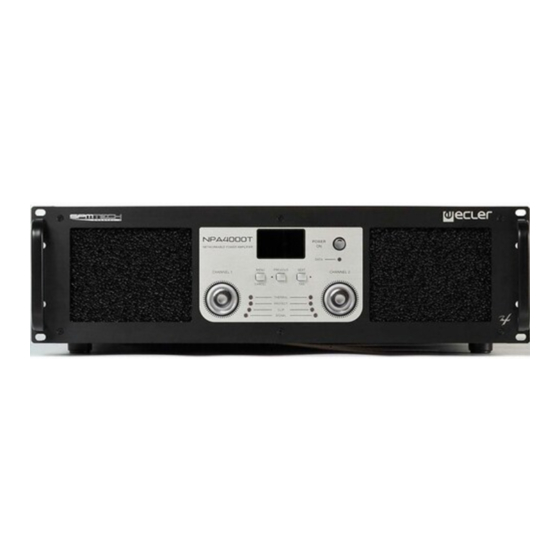

Ecler NPA4000T Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Ecler Anleitungen
  4. Verstärker
  5. NPA4000T
  6. Bedienungsanleitung

Ecler NPA4000T Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

USER MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D'EMPLOI
BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ecler NPA4000T

Inhaltszusammenfassung für Ecler NPA4000T

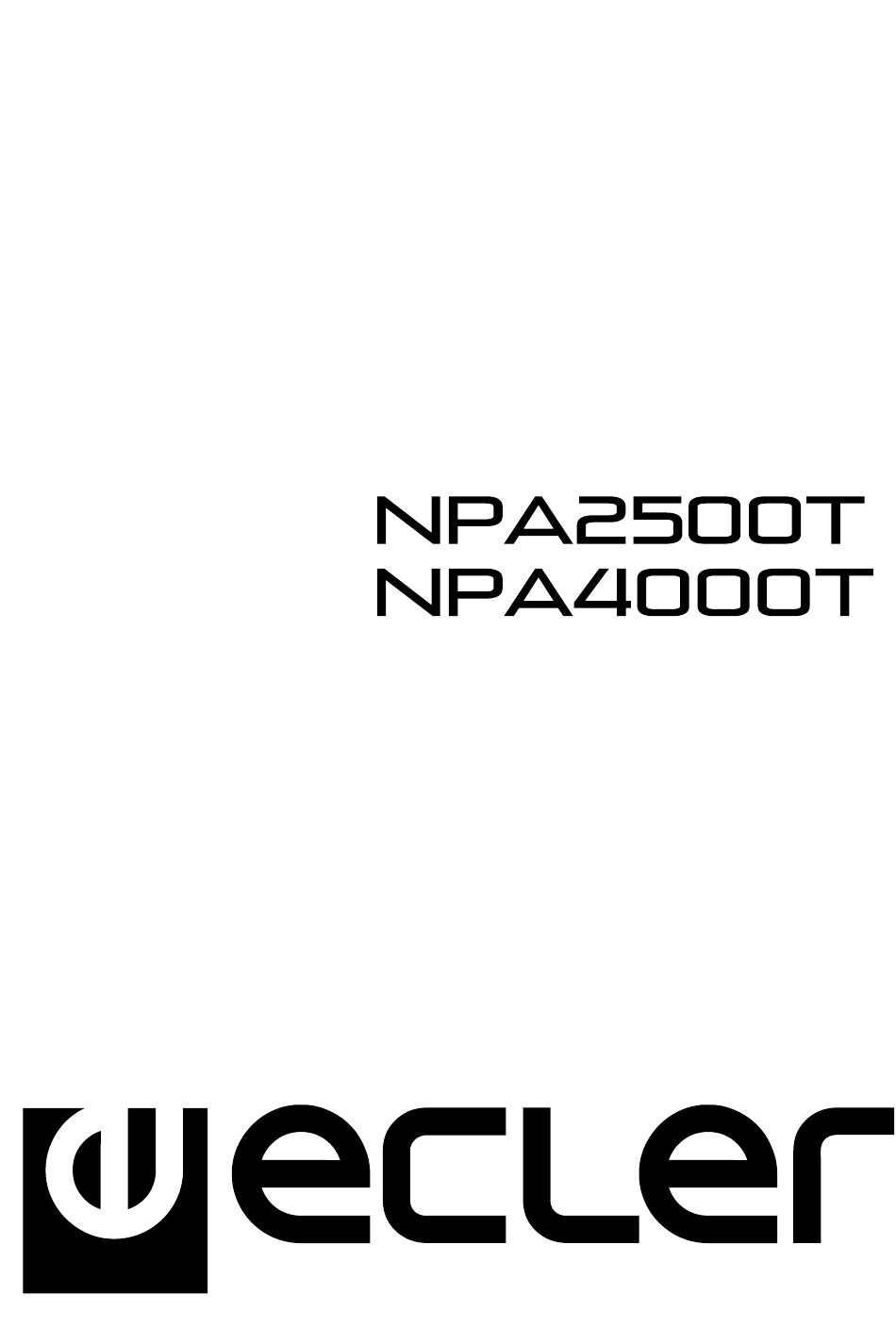

  • Seite 1 USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D'EMPLOI BEDIENUNGSANLEITUNG...
  • Seite 36 4.3. Bedienung der vorderen Bedientafel 5. REINIGUNG 6. FUNKTIONSLISTE 7. FUNKTIONSÜBERSICHT 8. TECHNISCHE DATEN 9. BLOCKSCHATBILD Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.

  • Seite 37: Wichtige Vorbemerkung

    Techniker zuständig sein. Sie können jedoch auch vorgefertigte Kabel benutzen. Im Inneren der Endstufe befinden sich keine für den Benutzer gedachte Bedienelemente. 2. EINFÜHRUNG Mit der PAM Verstärker-Serie führte ECLER Anfang der 90er Jahre ein neues Konzept in die Welt des professionellen Audio...

  • Seite 38: Installation

    Die Ecler NPA2500T/4000T basiert auf ein Dual-Netzteil un N-channel mosfets. Diese Technologie hat sich bei der industriellen Produktlinie ENVIRO höchst effizient erwiesen, da eine extrem hohe Ausgangsleistung ohne Bridge-Konfigurationen ermöglicht wird. Sogar bei maximaler Austeuerung eines Musiksignals an 4 Ohm Lastimpedanzen bleibt die "All the Power All the Time"...

  • Seite 39: Anschluß Der Signaleingänge

    3.3. Anschluß der Signaleingänge Die NPA-Serie verfügt an der Rückseite über analoge und digitale Eingänge. Die Auswahl der Eingänge erfolgt entweder vom Menü an der vorderen Bedientafel aus oder mit Hilfe der Fernsteuerungs-Applikation EclerNet Manager. Nähere Information hierzu finden Sie im Handbuch der Applikation EclerNet Manager. •...

  • Seite 40: Inbetriebnahme

    4. INBETRIEBNAHME 4.1. Inbetriebnahme Durch Betätigung des Netzschalters POWER (17) an der Rückseite des Verstärkers wird dieser mit Strom vom Netz versorgt und kann somit vor Ort oder durch Fernbedienung eingeschaltet werden (siehe Abschnitt "Bedientafel"). In einer kompletten Audio -Installation ist es wichtig, die einzelnen Geräte in folgender Reihenfolge einzuschalten: Signalquellen, Mixer, Equalizer, aktive Filter und schließlich die Endverstärker.

  • Seite 41: Bedienung Der Vorderen Bedientafel

    4.3. Bedienung der vorderen Bedientafel Die vordere Bedientafel weist eine Reihe von Bedienelementen und Anzeigen auf: LCD-Display, hinterleuchtet, zur Anzeige von Menüs, Einstellungen und Parameter-Ablesung des Verstärkers. Ein-/Aus-Taste (POWER ON). Navigationstasten der Menüs (MENU / PREVIOUS / NEXT). Dreh-/Druckschalter für Parametereinstellung (CHANNEL 1 / CHANNEL 2). LED-Anzeigen (siehe Abschnitt 4.2.) Zum Einschalten des Geräts muss die POWER-Taste bis zum Beginn der Hochfahr-Sequenz gedrückt gehalten werden.
  • Seite 42 • Stummschaltung eines Kanals aktivieren / deaktivieren (Drehregler CHANNEL 1 oder CHANNEL 2 gedrückt halten): Bei Aktivierung dieser Funktion erscheint ein Label mit dem Text „MUTE“ . • Anzeige der Textlabels, die dem Gerät und seinen Verstärkerkanälen zugewiesen sind (TAG-Taste drücken): Dieses TAGS-Fenster schliesst sich nach kurzer Zeit wieder, so dass die Hauptmaske wieder sichtbar wird.
  • Seite 43 Der Zugriff auf die übrigen Funktionen und Einstellungen des Verstärkers geschieht über die Menü- Struktur, die in der folgenden Grafik dargestellt wird:...
  • Seite 44 • Menü MONITOR Auswahl der Monitoring-Scala mittels VU-Meter in: Ausgangswatt, RMS oder PEAK. Ausgangsvolt, RMS oder PEAK. Volt Eingangssignal, RMS. Visualisierung, mittels dediziertem Display, von: Lastimpedanz in Ohm. Temperatur in % von der Temperatur, bei der ein Alarm ausgelöst wird. Betriebsspannung AC.

  • Seite 45: Lcd Contrast

    • Menü ADVANCED Weitergehende Funktionen des Verstärkers: LCD CONTRAST: Einstellung des Kontrasts des LCD-Displays. FINDER: Aktiviert / deaktiviert das Blinken der Display-Hinterleuchtung. Dies ist nützlich für die Identifizierung eines physisch vorhandenen Systems und seines virtuellen Gegenstücks in der Applikation EclerNet Manager (für nähere Information siehe Handbuch EclerNet Manager). INFO: Zeigt Modell und Version der Verstärker-Firmware.

  • Seite 46: Funktionsliste

    6. FUNKTIONSLISTE 1. Eingangsregler 2. Übertemperaturschutz –Anzeige, TERMAL 3. Schutzanzeige, PROTECT 4. Clip Anzeige, CLIP 5. Signalanzeige, SIGNAL 6. Bildschirm 7. Navigationstaste, MENÜ 8. Navigationstaste, PREVIOUS 9. Navigationstaste, NEXT / TAG 10. Ein-/Aus-Taste (POWER ON) 11. Datentransfer-Anzeige DATA 12. RS-232-Port 13.

  • Seite 50: Block Diagram

    9. BLOCK DIAGRAM 9. DIAGRAMA DE BLOQUES 9. BLOCS DE DIAGRAMMES 9. BLOCKSCHATBILD...
