Inhaltszusammenfassung für Ecler HSA2-400ES

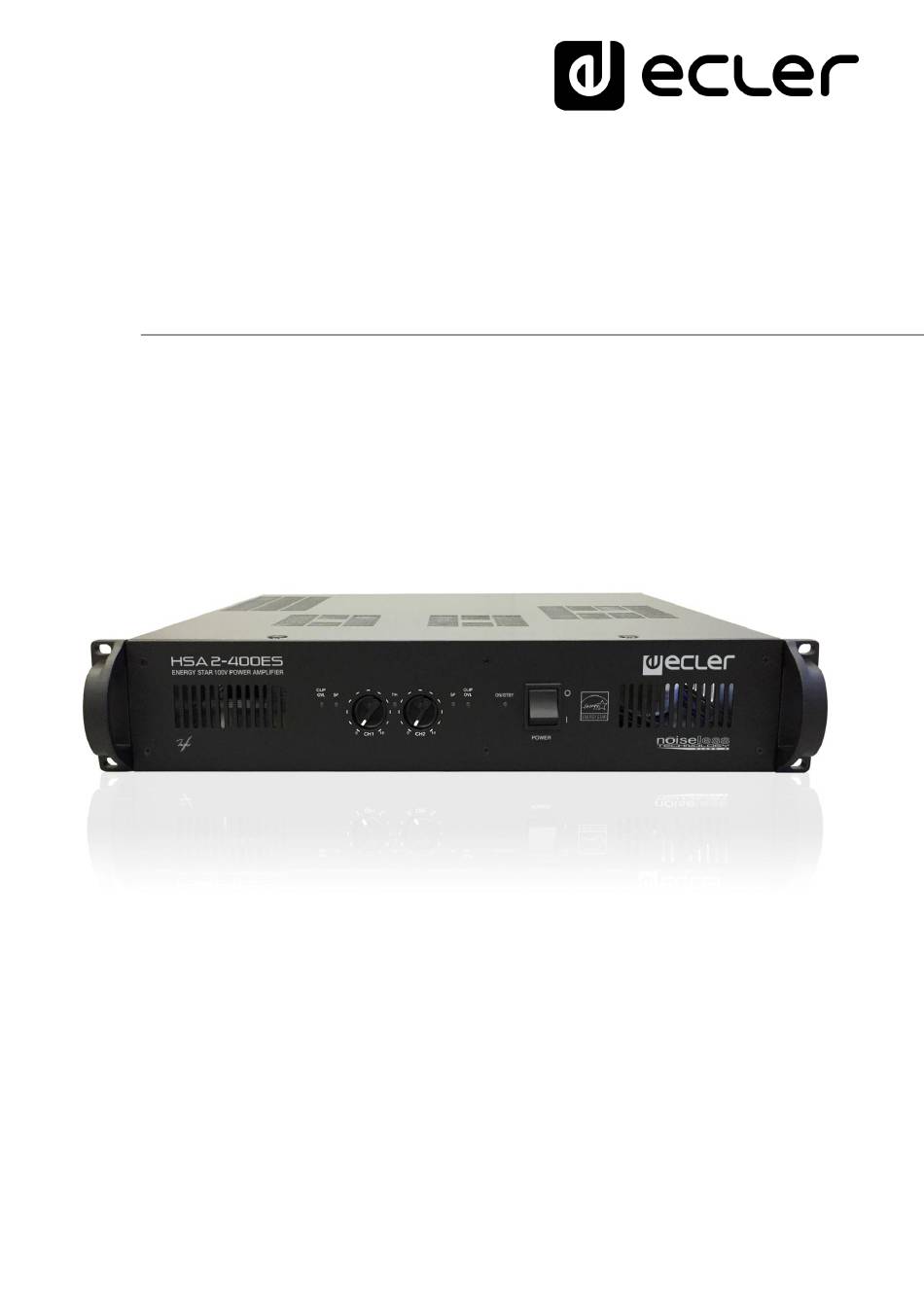

- Seite 1 HSA2-400ES VERSTÄRKER Hochohmiger Stereoverstärker BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ..................... 3 WICHTIGE SICHERHEITSHINWEISE ................. 3 WICHTIGER HINWEIS ......................5 EINFÜHRUNG .......................... 5 4.1. Wichtigste Merkmale ........................ 5 INSTALLATION ........................6 5.1. Aufstellung, Einbau, Kühlung ....................6 5.2. Netzanschluß ..........................6 5.3 Anschluß der Signaleingänge ....................7 5.5. -
Seite 3: Wichtige Vorbemerkung
1. WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden. - Seite 4 Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Radiatoren, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, auf. Annullieren Sie nicht den Sicherheitsmechanismus des gepolten oder geerdeten Steckers. Ein gepolter Stecker hat zwei Stifte, wobei einer davon breiter ist.
-
Seite 5: Wichtiger Hinweis
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler HSA2-400ES gewähren wir eine Garantie von 3 Jahren. 4. EINFÜHRUNG Der HSA2-400ES ist ein Stereo-Verstärker mit simultanem Ausgang bei hoher und niedriger Impedanz, der die anerkannte professionelle Zuverlässigkeit der Ecler-... -
Seite 6: Installation
Schaltbare Betriebsmodi (STEREO, MONO - BRIDGE) Symmetrische Eingänge durch XLR3 und Euroblock-Anschlüssen Ausgänge mit Euroblock-Anschlüssen Betrieb bei niedriger (8 / 4 Ω) und hoher Impedanz (70 / 100V, für Lautsprecher mit Hochimpedanz-Transformator) Erlauben den Betrieb bei niedriger Impedanz mit Lasten von 8 oder 4 Ω (1 oder 2 Lautsprecher mit 8Ω... -
Seite 7: Anschluß Der Signaleingänge
5.3 Anschluß der Signaleingänge Die Eingänge sind elektronisch symmetriert und verfügen über XLR-3 und EUROBLOCK (15, 16, 17, 18). Pinbelegung ist wie folgt: XLR-3 Euroblock Direktes Signal, + Phase > Pin 2 Invertiertes Signal, - Phase > Pin 3 Masse >... -
Seite 8: Limiterschaltung
Die Betriebsart des AUTO STBY ist die der folgenden Tabelle: AUTO STBY-Taste MJ102 JUMPER Bedienung WERKSEINSTELLUNGEN AUTO STBY-ENERGY STAR BENUTZERPOSITION AUTO STBY-VERSTÄRKER WERKSEINSTELLUNGEN Deaktiviert BENUTZERPOSITION Deaktiviert Der Jumper befindet sich standardmäßig in der Position FACTORY DEFAULTS (siehe Kapitel Konfigurationsdiagramm). Wenn Sie die AUTO STBY-Taste aktivieren, ist der Betrieb der AUTO STBY ENERGY STAR. -
Seite 9: Inbetriebnahme
Wenn Sie die Endstufe im Mono-Brückenbetrieb betreiben wollen, müssen Sie als erstes den ST/MONO-Schalter (19) auf MONO stellen. Das Eingangssignal wird über den Anschluss des Kanals 1 angeschlossen und der Ausgang zum Lautsprecher über die BRIDGE bezeichneten Pins des Euroblock-Anschlusses des Ausgangs. Vergewissern Sie sich in jedem Fall, daß... -
Seite 10: Eingangsregler
6.2. Eingangsregler Die Eingangsregler sind als Drehpotentiometer ausgeführt und befinden sich auf der Frontplatte des Gerätes (3, 6). Diese Signaldämpfer ermöglichen den Anschluss des Verstärkers an verschiedene Mischer und Prozessoren, die unabhängige Lautstärke-Regelung sowie den Anschluss von Lautsprechern, die eine niedrigere Leistung aufnehmen als die, die vom Verstärker bei maximaler Energie geliefert wird, ohne die Gefahr einer Beschädigung durch versehentliches Verstellen der Lautstärke des Vorverstärkers/Mischers. -
Seite 11: Reinigung
Die Signalpräsenz-Anzeigen SP (2, 4) zeigen das Anliegen eines gültigen Signals an den Eingängen des Verstärkers an. Anzeige (THERMAL) leuchtet auf, wenn Gerät Überhitzungsschutz-Modus geschaltet hat. Sobald die Temperatur im Inneren des Verstärkers wieder auf normale Betriebstemperatur gesenkt wurde, schaltet das Gerät in den Normalbetrieb zurück. -
Seite 12: Funktionsübersicht
8. FUNKTIONSÜBERSICHT 9. FUNKTIONSLISTE 1. Clip Anzeige CH 1, CLIP 2. Signalanzeige CH 1, SP 3. Eingangsregler CH 1 4. Signalanzeige CH 2, SP 5. Clip Anzeige CH 2, CLIP 6. Eingangsregler CH 2 7. Anzeige für thermische Überlastung für thermische Überlastung, THERMAL 8. -
Seite 13: Technische Daten
10. TECHNISCHE DATEN HSA2-400ES POWER @ 1KHz 1% THD 100V output 1 Channel @ 25 450 WRMS All Channels @ 25 400 WRMS Low Z output: 1 Channel @ 4 390 WRMS 1 Channel @ 8 280 WRMS All Channels @ 4... -
Seite 14: Blockschaltbild
BLOCKSCHALTBILD... -
Seite 15: Konfigurationsdiagramm
12. KONFIGURATIONSDIAGRAMM... - Seite 16 Aufgrund von Produktionstoleranzen können sich bei allen angegebenen Produktmerkmalen Änderungen ergeben. NEEC AUDIO BARCELONA S.L. behält sich Änderungen oder Verbesserungen in Fertigung und Design vor, welche die angegebenen Daten betreffen können. Motors, 166‐168 08038 Barcelona ‐ Spanien ‐ (+34) 932238403 | information@ecler.com www.ecler.com...
