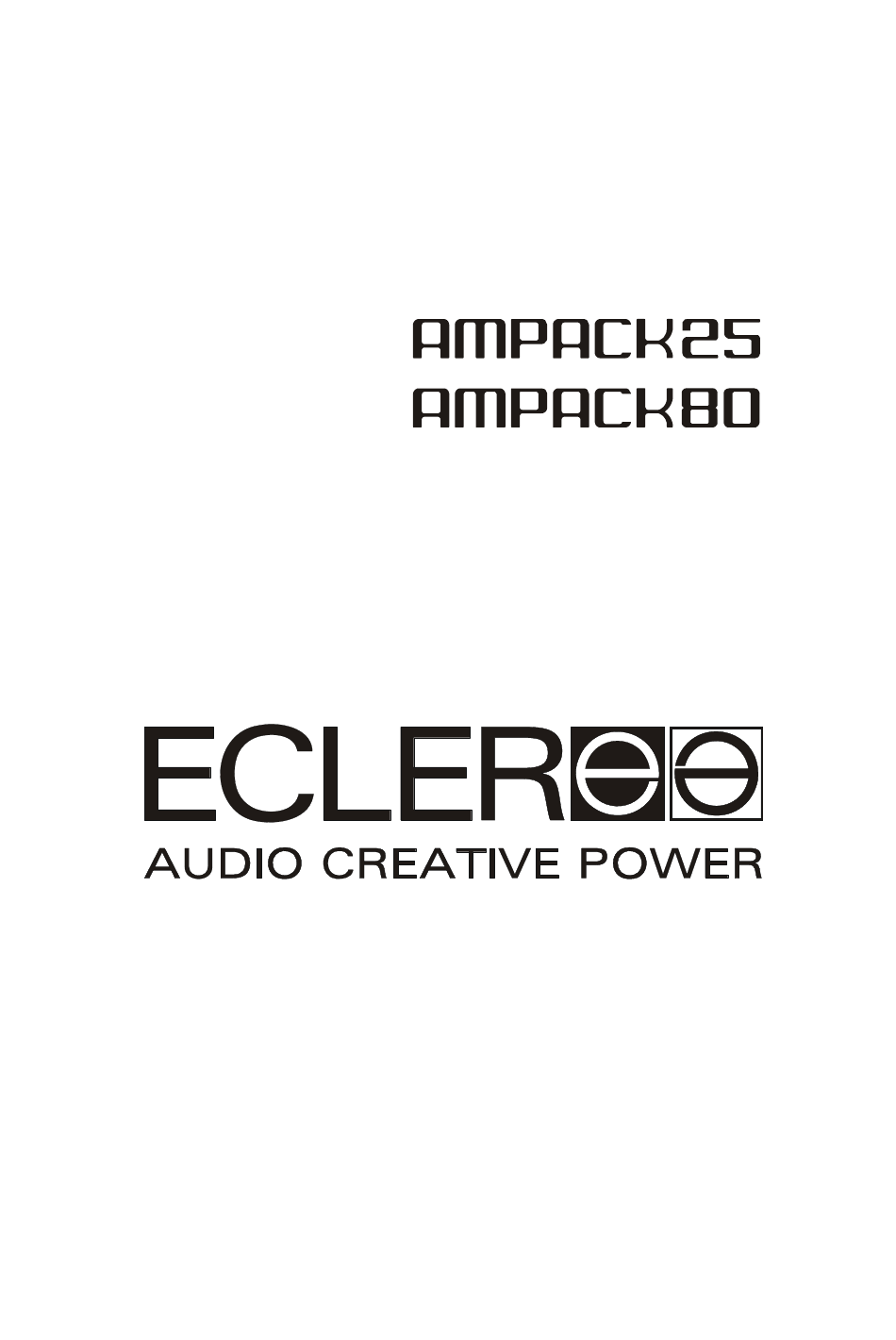

  • Seite 1 USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D'UTILISATION BEDIENUNGSANLEITUNG...
  • Seite 27 5. REINIGUNG 6. FUNKTIONSLISTE 7. FUNKTIONSDIAGRAMM 8. KONFIGURATION DIAGRAMM 9. TECHNISCHE DATEN 10. BLOCKSCHALTBILD Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.

  • Seite 28: Wichtige Vorbemerkung

    Verstärker ermöglicht ihren Einsatz an nahezu jedem Ort und für alle Anwendungen, die Leistungen von bis zu 80W RMS an niedriger Impedanz erfordern. Die Ampackreihe bietet die folgenden Funktionen:  Stereoverstärker mit 78W RMS (AMPACK80) bzw. 24W RMS (AMPACK25)  Eingebaute 220-240V 50/60Hz Spannungsquelle ...

  • Seite 29: Installation

    3.2. Anschluss an das Netz Der Vestärker wird mit 220-240V 50/60Hz Wechselstrom betrieben. Der Stromverbrauch bei voller Leistung beträgt 296VA im Falle des AMPACK80 und 93VA im Falle des AMPACK25. Die elektrische Installation muss in der Lage sein, diese Werte zu liefern.

  • Seite 30: Eingangsanschlüsse

    Signal das des Eingangs L (EUROBLOCK oder RCA) ist. Im Bridgemode erreicht das Modell AMPACK80 eine Leistung von 124W RMS, während das Modell AMPACK25 36W RMS erreicht. Berücksichtigen Sie bitte, wenn Sie den Bridgemode verwenden, die Anweisungen zum Anschluss der Lautsprecherkabel, die sich am Gehäuse des Geräts befinden.

  • Seite 31: Bedienung

    4. BEDIENUNG 4.1. Inbetriebnahme Dies geschieht durch Betätigung des Netzschalters (20), worauf unmittelbar das ON / STANDBY Led (7) aufleuchtet. Es ist höchst zu empfehlen, Geräte in folgender, "sicherer'" Reihenfolge einzuschalten: Zuerst die Signalquellen, dann Mischpult, Equalizer, aktive Fliter und schließlich die Endstufen (Verstärker).

  • Seite 32: Die Auto Power Off Funktion

    Erdkontakte aller Verstärker miteinander verbunden sind. Die Anschlusskabel können bis zu 500m lang sein, wenn man einen Durchschnitt von 0,5mm verwendet. Erkundigen Sie sich bei Ihrem ECLER Händler oder unter www.ecler.com nach der zu Verfügung stehenden Zubehör. 4.5. Die AUTO POWER OFF Funktion Die AUTO POWER OFF Funktion macht die Montage der AMPACK-Reihe an schwer zugänglichen Orten flexibler, da diese Funktion es ermöglicht, dass das Gerät ununterbrochen an die...

  • Seite 33: Funktionsliste

    6. FUNKTIONSLISTE 1. Lautstärke des linken Kanals, VOL L 2. Clip-Anzeige des linken Kanals, CLIP 3. Signalpräsenz-Anzeige des linken Kanals, SP 4. Lautstärke des rechten Kanals, VOL R 5. Signalpräsenz-Anzeige des rechten Kanals, SP 6. Clip-Anzeige des rechten Kanals, CLIP 7.

  • Seite 34: Configuration Diagram

    8. CONFIGURATION DIAGRAM 8. DIAGRAMA DE CONFIGURACIÓN 8. SCHEMA DE CONFIGURATION 8. KONFIGURATION DIAGRAMM...
