Inhaltszusammenfassung für Eiki LC-XN200

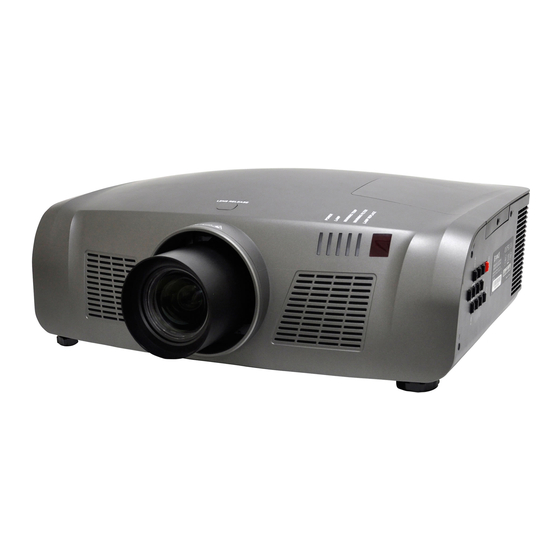

- Seite 1 BENUTZERHANBUCH LC-XN200 LC-WXN200 LC-XN200L* LC-WXN200L* *Das Projektionsobjektiv ist optional.
-
Seite 2: Eigenschaften Und Design
Eigenschaften und Design Dieser Projektor wurde mit der Spitzentechnologie für Tragbarkeit, Haltbarkeit und Einfachheit der Nutzung entwickelt. Dieser Projektor benutzt eingebaute Multimedia-Eigenschaften, eine Palette von 16,77 Millionen Farben, und Aktivmatrix-Display Technologie (LCD). Einfache Einstellung des Computer Systems LAN Netzwerk Funktion Dieser Projektor hat ein Multi-Scan System, Dieser Projektor beinhaltet eine verkabelte und dass den meisten PC Ausgangssignalen... -
Seite 3: Inhaltsverzeichnis
Inhalt Eigenschaften und Design Eingabeauswahl(Digital:HDMI/DVI/ Inhalt Netzwerk/Bildbetrachter/ Sicherheitsanweisung USB Autorun) Umlüftung Computer Systemauswahl Richtige Installation des Projektors Auto PC Einstellung Transport des Projektors Manuelle Einstellung via PC Compliance Bildauswahl Zubehör Bildeinstellung Namen der Teile und Funktionen Anpassung der Bildschirmgröße Vorne Videoeingang Hinten Eingangauswahl... -
Seite 4: Sicherheitsanweisung
Sicherheitsanweisung Bitte lesen Sie dieses Handbuch komplett durch, bevor Sicherheitsmaßnahmen Sie den Projektor bedienen. Der Projektor bietet viele nützliche Eigenschaften und Vorsicht: • Dieser Projektor muss entsprechend geerdet Funktionen. Die ordnungsgemäße Nutzung erlaubt werden. Ihnen die Eigenschaften vol auszunutzen und es im •... - Seite 5 Sicherheitsanweisung Alle Sicherheits- und Bedienungsanweisungen sollten Installieren Sie den Projektor niemals in der Nähe der gelesen werden, bevor das Gerät bedient wird. Lüftungsröhre oder der Klimaanlagen. Lesen Sie alle Anweisungen, die geboten werden und Dieser Projektor darf nur bei der auf den Typenschild behalten Sie sie für die spätere Nutzung.
-
Seite 6: Sicherheitsanweisung Umlüftung
Sicherheitsanweisung Umlüftung Richtige Installation des Projektors Die Öffnungen des Gehäuses dienen zur Achten Sie darauf, dass Sie das Gerät in der Luftzirkulation. Um die sichere und zuverlässige vorgeschriebenen Position nutzen. Eine falsche Nutzung dieses Produkts zu erlauben und es Positionierung kann die Lebensdauer Ihrer Lampe vor Überhitzung zu schützen, müssen diese verkürzen und sogar Verletzungen oder Brände Öffnungen nicht blockiert oder abgedeckt werden. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Transport des Projektors Wenn Sie den Projektor bewegen, decken Sie das Objektiv ab, fahren Sie die Stellfüße ein, um die Hinweis: Beschädigung des Objektivs und des Gehäuses vorzubeugen. Legen Sie es in einer Kartonkiste, Das Objektiv des Projektors ist elektrisch. mit den Objektiv nach oben, falls der Projektor Wenn Sie den Projektor bedienen, seien Sie eine längere Zeit nicht benutzt wird. -
Seite 8: Compliance
Ändern Sie das Gerät in keiner Form, es sei denn es wird in der Bedienungsanleitung beschrieben. Falls solche Änderungen oder Umbauten gemacht werden sollen, müssen Sie die Nutzung des Geräts stoppen. Modell Nummer: LC-XN200, LC-WXN200,LC-XN200L,LC-WXN200L Handelsname: EIKI Verantwortliche Partei: EIKI International,Inc. -
Seite 9: Zubehör
Zubehör Fernbedienung mit Batterien Bedienungsanweisung (CD) AC Netzkabel (AA oder LR6) US Typ x1 Euro Typ x1 VGA Kabel Kurzanleitung Gummikappe WiFi Dongle Zigbee Antenne Zigbee Dongle Gummidichtung... -
Seite 10: Namen Der Teile Und Funktionen
Namen der Teile und Funktionen Vorne ① Objektiventriegelungsknopf taste ① ④ ② ⑤ ② Empfänger Fernbedienung ③ Bedienfeld ④ Anzeigen ⑤ Lampenabdeckung ⑥ Projektionsobjektiv ⑦ Staubkappe (Beugt das Eindringen des Staubs, wenn das Objektiv des Projektors nicht installier ist) ⑥ ⑧... -
Seite 11: Hintere Anschlüsse
Namen der Teile und Funktionen Hintere Anschlüsse ① ② ③ ④ ⑥ ⑭ ⑬ ⑫ ⑪ ⑩ ⑤ ⑨ ⑧ ⑦ ① DVI-D ⑩ RS-232C Anschluss des digitalen DVI Ausgangssignals an Wenn Sie RS-232C serielle Befehle nutzen, um dieses Terminal. den Projektor zu bedienen, nutzen Sie diesen Anschluss. -
Seite 12: Seitliches Bedienfeld
Namen der Teile und Funktionen Seitliches Bedienfeld Anzeigen ① ⑩ ② ⑪ ⑦ ③ ⑫ ④ ⑧ ⑬ ⑭ ⑤ ⑨ AUTO SETUP ⑥ ① UP/DOWN/LEFT(VOL-)/RIGHT(VOL+) ⑨ ON/STAND-BY - Wählen Sie ein Punkt aus, oder passen Sie Ein-/Ausschalten des Projektors. einen Wert an. -
Seite 13: Fernbedienung
Namen der Teile und Funktionen Fernbedienung ② ① ⑤ VGA Wählen Sie „VGA IN 1“ oder „VGA IN 2“ als Eingangsquelle aus. - VGA IN 2 kann nicht ausgewählt werden, ⑤ wenn Sie den VGA IN 2/ VGA OUT Annschluss als MONITOR OUT Ausgang ⑥... - Seite 14 Namen der Teile und Funktionen Fernbedienung ⑲ ZOOM Gehen Sie im Bild-Einstell-Modus. ⑳ BLANK ⑮ ⑯ Schließen Sie vorübergehend das Bild auf den Bildschirm. ㉑ FREEZE Hält ein Standbild fest. ⑱ ⑰ ⑲ ㉒ SCREEN ㉑ Wählt den Modus der ㉒...
-
Seite 15: Einbau Der Batterien Der Fernbedienung
Namen der Teile und Funktionen Einbau der Batterien der Fernbedienung ② Installieren Sie die neuen ① Öffnen Sie den Deckel ③ Legen Sie den Deckel für Batterien im Fach. des Batteriefachs. den Fach wieder auf. Zwei AA Batterien Für eine korrekte Polarität (+ und –), vergewissern Sie sich, dass die Batterien gut... -
Seite 16: Installation
● Die Helligkeit des Raums hat einen großen Einfluss auf die Bildqualität. Es wird empfohlen das Umgebungslicht zu reduzieren, um das bestmögliche Bild zu haben. ● Alle Abmessungen sind ungefähr und können von der eigentlichen Größe abweichen. LC-XN200: 4:3 : (Diagonale:Inch) -
Seite 17: Installation Des Objektivs
Installation Installation des Objektivs Befolgen Sie die unteren Anweisungen um das Objektiv nach den Ersatz oder ein Zubehör-Objektiv einzubauen. Für die Spezifikationen optionaler Objektive, setzen Sie sich mit den Händler in Verbindung. Entfernen des Projektionsobjektivs Objektiventriegelungstaste 1. Bewegen Sie das Objektiv zum Zentrum, mit Hilfe der Objektivverschiebungsfunktion.(S.28) 2. -
Seite 18: Anpassung Der Objektivverschiebung
Installation Anpassung der Objektivverschiebung Das Objektiv kann von links, nach rechts, oben und unten bewegt werden. Diese Funktion erlaubt eine leichte Positionierung der Bilder auf den Bildschirm. Die Position des Bildschirms kann nach oben um Die Position des Bildschirms kann nach unten 50% bewegt werden. -
Seite 19: Computeranschluss (Digital Und Analog Rgb)
Installation Computeranschluss (Digital und analog RGB) Kabel, die für den Anschluss benutzt werden: ● VGA Kabel ● Serielle Crossover Kabel* ● DVI Kabel* ● BNC Kabel* ● HDMI Kabel* (*=die Kabel sind nicht im Lieferumfang des Projektors enthalten) HDMI VGA Eingang/ VGA Ausgang RS232 Ausgang Ausgang... -
Seite 20: Anschluss Des Videoanlage (Video, S-Video)
Installation Anschluss des Videoanlage (Video, S-Video) Kabel, die für den Anschluss benutzt werden ● Videokabel * ● RCA Kabel * ● BNC Kabel* (*=die Kabel sind nicht im Lieferumfang des Projektors enthalten) Kompositvideo Ausgang Component Video S-Video Ausgang Ausgang Kabel S-Videokabel Kabel Zusammengesetzter... -
Seite 21: Anschluss Des Usb Geräts (Usb-A, Usb-B)
Installation Anschluss des USB Geräts (USB-A, USB-B) Schließen Sie einen Funkadapter am USB-A Anschluss Kabel, die für den Anschluss benutzt werden ● USB-A Kabel * ● USB-B Kabel * (*=die Kabel sind nicht im Lieferumfang des Projektors enthalten) USB-A Ausgang USB-B Kabel USB-A Gerät... -
Seite 22: Anschluss Der Audiogeräte
Installation Anschluss der Audiogeräte Kabel, die für den Anschluss benutzt werden: ● Audio Kabel* (*=die Kabel sind nicht im Lieferumfang des Projektors enthalten) Audioausgang Audio Kabel (Stereo) Audio Eingang Trennen Sie die Netzkabel des Projektors und der externen Geräte von den Steckdosen, bevor Sie die Kabel anschließen. -
Seite 23: Anschluss Des Ac Netzkabels
Installation Anschluss des AC Netzkabels Dieser Projektor benutzt Eingangsspannungen von 100–240V AC und es passt sich automatisch den Eingangsspannungen ein. Es wurde entwickelt um in einem Einphasenleistungssystem mit einem geerdeten neutralen Anschluss zu funktionieren. Um das Risiko eines Stromschlags zu reduzieren, schließen Sie es an keinem anderen Stromkreislauf an. -
Seite 24: Grundlegende Bedienung
Grundlegende Bedienung Einschalten des Projektors Beenden Sie alle Anschlüsse der Peripheriegeräte (zum PC, Videogerät, usw.) bevor Sie den Projektor einschalten. Schließen Sie den Stromkabel des Projektors an der Steckdose an. Die Anzeige POWER wird rot. Drücken Sie den POWER Taste auf den seitlichen Bedienfeld oder der Fernbedienung. -
Seite 25: Ausschalten Des Projektors
Grundlegende Bedienung Ausschalten des Projektors 1. Drücken Sie den POWER Taste auf den seitlichen Bedienfeld oder der Fernbedienung und die Anzeige „Ausschalten?“ wird eingeblendet. 2. Drücken Sie dann denn POWER Taste erneut Ausschalten? binnen 4 Sekunden. Die POWER Anzeige beginnt rot zu blinken, und die Kühlungslüfter funktionieren weiter (Sie können den Geräuschpegel und Geschwindigkeit der Kühler einstellen). -
Seite 26: Anleitung Zur Nutzung Des Bildschirmmenüs
Grundlegende Bedienung Anleitung zur Nutzung des Bildschirmmenüs Seitliches Bedienfeld Der Projektor kann mittels des Bildschirmmenüs AUSWAHL eingestellt werden, mit jedes Hauptmenü in weiteren Untermenüs unterteilt, und die Untermenüs in weiteren sekundären Menüs unterteilt. Lesen Sie für jede Einstellungs- und Anpassungsprozedur, den passenden Kapitel dieses Handbuchs. -
Seite 27: Menüleiste
Grundlegende Bedienung Menüleiste Hauptmenü Untermenü PC Anpassung ① Auto PC anp. ② Feine Sync. Tracking ③ Wagerecht ④ Senkrecht Klemme ⑤ Anzeigebereich W ⑥ Anzeigebereich S Zurücksetzen ⑦ Lösch Modus Speichern ⑧ ⑨ Verlassen Bewegen Weiter Weiter ① PC Einstellungsmenü Passen Sie die PC Parameter dem VGA Format des Ausgangssignals an: Auto PC anp., Feine Sync, Tracking, Waagerecht, Senkrecht, Klemme, Anzeigebereich W, Anzeigebereich S, Zurücksetzen, Lösch-Modus, Speichern. -
Seite 28: Auto Einstellung
Grundlegende Bedienung Auto Einstellung Seitliches Bedienfeld Diese Funktion wird aufgerufen, indem Sie FOKUS ZOOM die AUTO SETUP Taste auf das seitliche Bedienfeld oder die AUTO Taste auf der Fernbedienung drücken. Das System führ dann OBJEKTIVVER- automatisch unterschiedliche Einstellungen im SCHIEBUNG Einstellungsmenü... -
Seite 29: Trapezkorrektur
Grundlegende Bedienung Trapezkorrektur Falls ein projiziertes Bild eine Trapezverzerrung aufweist, führen Sie folgende Schritte durch, um die Trapezkorrektur von Hand durchzuführen. Drücken Sie die KEYSTONE-Taste auf TRAPEZKORREKTUR der Fernbedienung. Das Fernster für die Trapezkorrektur wird eingeblendet. Führen Sie die Trapezkorrektur mit den Tasten durch. -
Seite 30: Tonanpassung
Grundlegende Bedienung Tonanpassung Seitliches Bedienfeld Direkte Bedienung Menge Drücken Sie den VOL +/- Taste auf den seitlichen VOL +/- Taste Bedienfeld oder der Fernbedienung um die Lautstärke einzustellen. Fernbedienung AUTO SETUP VOL +/- Taste Menübedienung Tonmenü 1. Drücken Sie die MENU Taste erneut auf der Fernbedienung, um das Bildschirmmenü... -
Seite 31: Nutzung Der Fernbedienung
Grundlegende Bedienung Nutzung der Fernbedienung Die Nutzung der Fernbedienung für einige häufig benutzte Tätigkeiten ist empfohlen. Durch das einfache Drücken eines Tasten, können Sie eine bestimmte Funktion durchführen, ohne das Bildschirmmenü aufzurufen. FOKUS Fernbedienung Drücken Sie die FOCUS Taste auf der Fernbedienung, um die Bildschärfe FOKUS OBJEKTIVVER-... - Seite 32 Grundlegende Bedienung KEIN BILD Kein Bild Drücken Sie die BLANK-Taste, um das Bild auszuschalten. Um es wieder anzuzeigen, drücken Sie die BLANK Taste erneut. Der Bildschirm ändert sich jedes Mal, wenn Sie „Kein Bild“ verschwindet nach 4 Sekunden, einen Taste drücken, wie folgt: falls kein anderer Taste bedient wird.
-
Seite 33: Auswahl Eingang(Analog:vga In 1/Vga In 2/Rgbhv)
Computer Eingang Auswahl Eingang(Analog:VGA IN 1/VGA IN 2/RGBHV) Direkte Bedienung Seitliches Bedienfeld - Drücken Sie die INPUT Taste auf das EINGANG seitliche Bedienfeld, um VGA IN 1, VGA IN 2 oder RGBHV auszuwählen. - Drücken Sie die VGA oder RGBHV Taste direkt auf der Fernbedienung. -
Seite 34: Eingabeauswahl(Digital:hdmi/Dvi/Netzwerk/Bildbetrachter/Usb Autorun)
Computer Eingang Eingabeauswahl(Digital:HDMI/DVI/Netzwerk/Bildbetrachter/USB Autorun) Direkte Bedienung Seitliches Bedienfeld - Drücken Sie die INPUT Taste auf das EINGANG Bedienfeld oder der Fernbedienung, um HDMI, DVI, Netzwerk, Bildbetrachter, USB Autorun auszuwählen. - Drücken Sie die HDMI oder DVI Taste auf der Fernbedienung Fernbedienung, um HDMI oder DVI auszuwählen. - Seite 35 Computer Eingang Wenn die Eingabequelle ein USB Flash Gerät, der am USB-A Anschluss Bildbetrachter angeschlossen ist, wählen Sie bitte den Bildbetrachter um die Bilder auf Ihr USB Flash Gerät zu betrachten. Wenn Sie das USB Flash Gerät an Ihr USB-A Terminal anschließen, wird das Icon auf den Bildschirm erscheinen.
-
Seite 36: Computer Systemauswahl
Computer Eingang Computer Systemauswahl Der Projektor passt sich automatisch an unterschiedlichen Typen von PCs, mit Hilfe der Multi-Scan Funktion und der Auto PC Anpassung. Falls ein Computer als Signalquelle ausgewählt wird, entdeckt der Projektor das Signalformat automatisch und passt den Projektor automatisch an, ohne weitere Einstellungen. Eine der folgenden Nachrichten kann erscheinen, wenn: Wenn der Projektor, das VGA System Menü... -
Seite 37: Auto Pc Einstellung
Computer Eingang Auto PC Einstellung Die Funktion der Auto PC Einstellung steht Ihnen zur automatischen Einstellung der Fein-Sync, Tracking, Waagerechte und Senkrechte, zur Anpassung am PC. Menübedienung Auto PC Einstellung 1. Drücken Sie die MENU Taste auf das seitliche PC Einstellungsmenü Bedienfeld oder der Fernbedienung, um das Bildschirmmenü... -
Seite 38: Manuelle Einstellung Via Pc
Computer Eingang Manuelle Einstellung via PC Einige Computer benutzen spezielle Signalformate, die nicht vom Multi-Scan System dieses Projektors aufgenommen werden. Die manuelle Anpassung wird Ihnen angeboten, um genau diese speziellen Parameter anpassen zu können, um die Signalformate zu erkennen. Der Projektor besitzt fünf unabhängige Speicherplätze, in denen die manuell eingestellten Parameter gespeichert werden können, die Ihnen auch erlauben die Einstellung eines spezifischen Computers aufzurufen. -
Seite 39: Bildauswahl
Computer Eingang Bildauswahl Direkte Bedienung Fernbedienung Drücken Sie die IMAGE Taste auf der Fernbedienung, um die gewünschte Bildqualität zu wählen. BILD Menübedienung 1. Drücken Sie die MENU Taste erneut, um das Bildschirmmenü anzuzeigen. Drücken Sie die Taste, um das Bildauswahl-Icon zu wählen und drücken sie dann die OK Taste. -
Seite 40: Bildeinstellung
Computer Eingang Bildeinstellung Menü der Bildeinstellung 1. Drücken Sie die MENU Taste, um das Bildschirmmenü anzuzeigen, drücken Bildanpassung Sie dann die Taste, um das Kontrast Helligkeit Bildanpassungs-Icon zu wählen und drücken Farbtemp. sie dann die OK Taste. Grün Blau 2. -
Seite 41: Anpassung Der Bildschirmgröße
Computer Eingang Anpassung der Bildschirmgröße Die Bildschirmgröße kann auf das gewünschte Wert zurückgesetzt werden. Direkte Bedienung Fernbedienung Drücken Sie die SCREEN Taste auf der Fernbedienung, um die gewünschte Bildschirmqualität zu wählen. Menübedienung 1. Drücken Sie die MENU Taste erneut, um das Bildschirmmenü... - Seite 42 Computer Eingang Digitaler Zoom + Nachdem Sie den digitalen Zoom + auswählen, wird das Bildschirmmenü verschwinden, während die Informationen bezüglich des digitalen Zooms + erscheinen. Sie können die SELECT Taste auf das seitliche Bedienfeld drücken, oder die OK Taste auf der Fernbedienung um in das Bild zu zoomen, und drücken Sie ▲▼◄►um sich waagerecht und...
-
Seite 43: Videoeingang
Videoeingang Eingangauswahl (Component, S-Video, Video ) Seitliches Bedienfeld Direkte Bedienung Drücken Sie die INPUT-Taste auf dem EINGANG seitlichen Bedienfeld oder drücken Sie den Component, Video oder S-Video Taste auf der Fernbedienung um Component,Video oder S-Video auszuwählen. Fernbedienung AUTO SETUP VIDEO S-VIDEO COMPONENT Menübedienung... -
Seite 44: Auswahl Videosystem
Videoeingang Auswahl Videosystem 1. Drücken Sie die MENU Taste erneut auf der Fernbedienung, um das Bildschirmmenü anzuzeigen. Drücken Sie die Taste, um das Eingangs-Icon zu wählen und drücken sie dann die OK Taste. 2. Drücken Sie die Taste, um Component, Video oder S-Video zu wählen und drücken sie dann die OK Taste. -
Seite 45: Bildauswahl
Videoeingang Bildauswahl Direkte Bedienung Fernbedienung Drücken Sie die IMAGE Taste auf der Fernbedienung, um die gewünschte Bildqualität zu wählen. BILD Menübedienung 1. Drücken Sie die MENU Taste erneut, um das Bildschirmmenü anzuzeigen. Drücken Sie die Taste, um das Bildauswahl-Icon zu wählen und drücken sie dann die OK Taste. -
Seite 46: Bildeinstellung
Videoeingang Bildeinstellung 1. Drücken Sie die MENU Taste, um das Menü der Bildeinstellung Bildschirmmenü anzuzeigen, drücken Sie Bildanpassung dann die Taste, um das Bildanpassungs- Kontrast Icon zu wählen und drücken sie dann die OK Helligkeit Taste. Farbe Farbton 2. Drücken Sie die Taste, um den Punkt Grün auszuwählen und drücken sie dann die OK Blau... -
Seite 47: Anpassung Der Bildschirmgröße
Videoeingang Anpassung der Bildschirmgröße Die Bildschirmgröße kann je nach Wunsch Fernbedienung zurückgesetzt werden. 1. Drücken Sie die MENU Taste erneut, um das Bildschirmmenü anzuzeigen. Drücken Sie die Taste, um das Bildschirm-Icon zu wählen und drücken sie dann die OK Taste. 2. -
Seite 48: Einstellung
Einstellung Einstellung Der Projektor besitzt ein Einstellungsmenü, dass Ihnen erlaubt unterschiedliche Funktionen, wie unten beschrieben, einzustellen. 1. Drücken Sie die MENU Taste erneut, um das Einstellungsmenü Bildschirmmenü anzuzeigen. Drücken Sie Einstellung die Taste, um das Einstellungs-Icon zu Sprache Englisch wählen und drücken sie dann die OK Taste. - Seite 49 Einstellung OSD Einstellung OSD Einstellungsmenü Dieser Punkt wird dazu benutzt, die Position Einstellung einzustellen, um ein durchsichtiges oder Farbiges OSD Einstellung Hintergrund zu wählen. Menü Position Durchsichtig Hintergrundfarbe Menü Position Diese Funktion ermöglicht Ihnen, die Änderung der Position für die Anzeige des Bildschirmmenüs. Wählen Sie die Menüposition aus und drücken Sie die Auswahl-Taste.
- Seite 50 Einstellung Trapezkorrektur Menü der Trapezkorrektur Diese Funktion wird dazu benutzt die Einstellung Trapezkorrektur nach der Trennung des Trapezkorrektur Stromkabels zurückzusetzen. Drücken Sie Trapezkorrektur Speichern um die unteren Punkte auszuwählen: W/S Trapezkorrektur Ecke Trapezkorrektur Speichern....Speichern Sie die Trapezkorrektur auch nach der Trennung des Stromkabels.
- Seite 51 Einstellung Logo (Logo und Logo PIN Code Einstellungen) Diese Funktion erlaubt Ihnen das Bildschirmlogo anzupassen, mit Hilfe der Logoauswahl, der Logo PIN Code Sperre und Logo PIN Code Änderungsfunktionen. LOGO Menü Einstellung Logo Logo Auswahl Logo Auswahl Voreinstellung Logo PIN Code Sperre Diese Funktion legt die Neustartanzeige aus Logo PIN Code Wechsel folgenden Optionen fest.
-
Seite 52: Anschluss
Einstellung Decke Diese Funktion wird benutzt, um ein Bild von einen Projektor, der an der Decke befestigt ist, zu projizieren. Drücken Sie die Taste auf der Fernbedienung, um den gewünschten Punkt auszuwählen. Ein..Das Bild wird von unten/oben und links/ rechts umgekehrt sein. -
Seite 53: Automatische Lampenabschaltung
Einstellung Automatische Lampenabschaltung Menü für die automatische Um die Stromaufnahme zu reduzieren und die Lampenabschaltung Lebensdauer der Lampe zu erhalten, schaltet Einstellung Power management die Automatische Lampenabschaltung die Bereit Projektionslampe aus, wenn der Projektor eine Abschalten Zeit lang nicht benutzt wird. Wählen Sie eine der folgenden Optionen: Timer 5 Min... -
Seite 54: Untertitel
Einstellung Untertitel Erlaubt die Einblendung der Untertitel für Audioinhalte und andere Informationen. Falls der Inhalt Untertitel beinhaltet, können Sie diese Funktion einschalten und den Kanal wechseln. Untertitel Menü der Untertitel Drücken Sie um OFF, CC1, CC2, CC3 Einstellung oder CC4 auszuwählen. Untertitel Untertitel Farbe... - Seite 55 Einstellung Sicherheit (Tastensperre und PIN Code Sperre) Sicherheitsmenü Diese Funktion erlaubt Ihnen die Tastensperre und die PIN Code Sperrfunktion einzustellen, um die Sicherheit Einstellung des Projektors zu gewährleisten. Sicherheit Tastatursperre PIN Code Sperre Tastatursperre PIN Code Wechsel Diese Funktion blockiert das seitliche Bedienfeld und die Tasten der Fernbedienung, um die Benutzung durch unbefugte Personen vorzubeugen.
-
Seite 56: Schnell-Kühlung
Einstellung Schnell-Kühlung Diese Funktion erlaubt Ihnen folgende Optionen für den Betrieb der Kühlungslüfter, nachdem der Projektor ausgeschaltet wird. Aus..Normale Bedienung. Ein..Schneller und lauter als normal, die Kühlungszeit ist kürzer, Lüfterkontrolle Erlaubt Ihnen den Lüfter durch das Einstellungsmenü zu kontrollieren. Sie können die Betriebsgeschwindigkeit des Kühlers entsprechend der Höhe des Ortes, wo der Projektor benutzt wird einstellen. -
Seite 57: Informationen
Informationen Das Menü der Informationen wird dazu benutzt, die Signale der projizierten Bilder und den Funktionsstatus zu entdecken. Menübedienung Information Drücken Sie die MENU Taste erneut, um das Eingang S-video Bildschirmmenü anzuzeigen. Drücken Sie W-Sync. Frequenz ---- KHz um das Informations- Icon auszuwählen, das S-Sync. -
Seite 58: Wartung Und Reinigung
Wartung und Reinigung Anzeige WARNING TEMP Die WARNING TEMP Anzeige zeigt Ihnen den Status der Funktion, die den Projektor schützt. Überprüfen Sie den Status der WARNING TEMP Anzeige und die POWER Anzeige, um die passenden Wartungsmaßnahmen durchzuführen. Der Projektor wird ausgeschaltet und die Anzeige WARNING TEMP Anzeige blinkt rot. -
Seite 59: Reinigung Des Luftfilters
Sie Ja wählen und den Filter zurücksetzen. Typ des Ersatzfilters BESTELLUNG DES ERSATZFILTERS Der Ersatzfilter kann über Ihren Händler bestellt werden. Wenn Sie einen Projektionsfilter bestellen, geben Sie dem Händler folgende Informationen. Modell Nummer Ihres Projektors: LC-XN200, LC-WXN200, LC-XN200L, LC-WXN200L. -
Seite 60: Objektivabdeckung
Wartung und Reinigung Objektivabdeckung Wenn Sie den Projektor bewegen oder der Projektor eine Zeit lang nicht benutzt wird, legen Sie bitte die Abdeckung auf. Reinigung des Objektivs Trennen Sie die Netzversorgung, vor der Reinigung. Wischen Sie das Objektiv vorsichtig mit einem Reinigungstuch, das ein nicht-scheuerndes Reinigungsmittel für Linsen beinhaltet, oder benutzen Sie ein spezielles Reinigungspapier... -
Seite 61: Austausch Der Lampe
Wartung und Reinigung Austausch der Lampe Anzeige Lampen-Icon Wenn die Lebensdauer der Lampe des Wenn die Projektors dem Ende zugeht, wird das Icon Lebensdauer der für den Ersatz der Lampe angezeigt und die Lampe des Projektors Anzeige LAMP leuchtet gelb. Ersetzen Sie dem Ende zugeht, die Lampe mit einer neuen vom gleichen Typ leuchtet die Anzeige... -
Seite 62: Zurücksetzen Des Lampenzählers
Wartung und Reinigung Zurücksetzen des Lampenzählers Vergewissern Sie sich, dass Sie den Zähler nach den Ersatz der Lampe zurücksetzen. Wenn der Lampenzähler zurückgesetzt ist, hört die LAMP REPLACE Anzeige auf zu leuchten und das Icon des Lampenersatzes verschwindet. Drücken Sie die MENU Taste, um Einstellung den Bildschirmmenü... -
Seite 63: Typ Der Ersatzlampe
Die Ersatzlampe kann über Ihren Händler bestellt werden. Wenn Sie eine Projektionslampe bestellen, geben Sie dem Händler folgende Informationen. Modell Nummer Ihres Projektors: LC-XN200, LC-WXN200, LC-XN200L, LC-WXN200L VORSICHTSMASSNAHMEN BEI DER LAMPENHANDHABUNG Dieser Projektor benutzt eine Hochdrucklampe, die vorsichtig und ordentlich gehandhabt werden soll. -
Seite 64: Anhang
Anhang Fehlersuche Bevor Sie sich mit den Kundendienst in Verbindung setzen, überprüfen Sie bitte folgende Punkte erneut. - Vergewissern Sie sich, dass Sie den Projektor an die Peripheriegeräte richtig angeschlossen haben. - Vergewissern Sie sich, dass alle Geräte an der Stromversorgung angeschlossen sind und sie eingeschaltet sind. - Seite 65 Anhang Probleme – Lösungen Anormale Farbe Überprüfen Sie den Eingangssignal, das Farbsystem, das Videosystem oder PC System Modus. Vergewissern Sie sich, dass Tafel (grün) nicht unter den Punkt „Bildauswahl“ ausgewählt wurde. Einige Informationen können Überprüfen Sie die Funktion der Anzeige. während der Nutzung nicht gesehen werden.
-
Seite 66: Anzeige Und Status Des Projektors
Anhang Anzeige und Status des Projektors Überprüfen Sie die Anzeige, um den Status des Projektors festzustellen. Anzeige LAMPE WARNUNG WARNUNG Status des Projektors LEISTUNG LAMPE ERSETZEN TEMP FILTER ROT/GRÜN GRÜN GELB Im ausgeschalteten Zustand (Stromkabel nicht eingeführt). Im normalen Betriebszustand. Im Standby-Modus. -
Seite 67: Kompatible Pc Spezifikationen
Anhang Kompatible PC Spezifikationen Dieser Projektor kann analoge Computer Formate mit DCLK kleiner als 160MHz und digitale Computer Formate mit DCLK kleiner als 140MHz. Die detaillierte Auflösung und die entsprechende Feldfrequenz sind in der folgenden Tabelle aufgelistet. Feld Feld Eingang Signal Eingang Signal... -
Seite 68: Menübaum
Anhang Menübaum HDMI Eingang/VGA Eingang//Component Eingang/S-Video Eingang/Video Eingang/ RGBHV Eingang/Netzwerk Eingang/Bildbetrachter Eingang/USB Autorun Eingang Menge 0-24 Eingang HDMI An/Aus Stummgeschaltet VGA IN 1 VGA IN 2* * VGA IN 2 kann nicht Component ausgewählt werden, S-Video wenn Sie den VGA IN 2/ VGA OUT Video Annschluss als VGA... -
Seite 69: Component Eingang/S-Video Eingang/Video Eingang
Anhang Component Eingang/S-Video Eingang/Video Eingang System Auto System Auto (Video/S-Video) (Component) 1080i SECAM 1035i NTSC 720p NTSC 4.43 575p PAL-M 480p PAL-N 575i 480i Projektionsfläche Normal Bildauswahl Dynamik Voll Normal Breitbild Kinoeinstellung Benutzer- Seitenverhältnis Tafel (grün) definiert Skala W Rot/Blau/Gelb/Grün Tafel (Farbe) Skala S Bild des Nutzers... - Seite 70 Anhang HDMI Eingang/VGA Eingang/Component Eingang/S-Video Eingang/Video Eingang/ RGBHV Eingang/Netzwerk Eingang/Bildbetrachter Eingang/USB Autorun Eingang Einstellung Netzwerk Netzwerk Sprache 20 Sprachen angeboten Einstellung Menü Position An/Aus DHCP Einstellung An/Aus Durchsichtig IP-Adresse Hintergrundfarbe Subnetz Suche nach Auto An/Aus Gateway Eingangsquellen Einstellung Auto PC An/Aus Einstellen Einstellung...
-
Seite 71: Technische Spezifikationen
Nettogewicht 10,6Kg (mit Objektiv) / 9,69Kg (ohne Objektiv) Einstellbare Füße 5˚ LCD Auflösung LCD System 0,79" TFT, aktive Matrix, 3-Tafeln (LC-XN200, LC-XN200L) 0,75" TFT, aktive Matrix, 3-Tafeln (LC-WXN200, LC-WXN200L) LCD Auflösung 1024X768 (LC-XN200, LC-XN200L) /1280X800(LC-WXN200, LC-WXN200L) Kompatible Signale Farbe Standard PAL, SECAM, NTSC, NTSC4.43, PAL-M und PAL-N... - Seite 72 Anhang Kurzes Kurzes Langes Langes Standardobjektiv Objektiv Teleobjektiv Teleobjektiv Teleobjektiv AH-24721 AH-24711 AH-24741 AH-24771 AH-24781 Teilenr. LNS-W21 LNS-W20 LNS-S20 LNS-T20 LNS-T21 Kode Fest Motorzoom Motorzoom Motorzoom Motorzoom Motorisch oder manuell 1,8-2,3 1,74-2,37 1,82-2,34 1,83-2,35 Iris (F) 13,05 20,35~27,66 26,85~45,43 45,6~73,8 73,9~117,1 Brennweite (f) 0,8:1...
-
Seite 73: Einstellung Der Anschlüsse
Anhang Einstellung der Anschlüsse VGA IN 1/VGA IN 2/VGA OUT (Analog) Anschluss: Analog RGB (D-sub 15 pin) Rot (Eingang/Ausgang) ----- Grün (Eingang/Ausgang) Erdung (Feldsynchron) Blau (Eingang/Ausgang) Erdung ----- DDC Daten Waagerechte Synchronisierung Erdung (Liniensynchron) (Compound sync.) Eingang/ Ausgang Senkrechte Synchronisation Erdung (rot) Eingang/Ausgang Erdung (grün) -
Seite 74: Inhalt Gefährlicher Stoffe Und Elemente
Anhang Inhalt gefährlicher Stoffe und Elemente Gefährliche Stoffe und Elemente Benennung der Teile Cr6+ PBDE Kunststoffteile ○ ○ ○ ○ ○ ○ Metallteile ○ ○ ○ ○ ○ ○ Körper Optische Teile × × ○ ○ ○ ○ PCB Montage ○... -
Seite 75: Pin Code Vermerk
Anhang PIN Code Vermerk Schreiben Sie die PIN Code in der unteren Spalte und behalten Sies sicher, zusammen mit diesem Handbuch. Falls Sie die Nummer vergessen oder verloren haben und Sie den Projektor nicht benutzen können, setzen Sie sich mit dem Kundendienstzentrum in Verbindung. Die PIN Code Werkseinstellung ist 111* PIN Code Sperre Die PIN Code Werkseinstellung ist 111*... -
Seite 76: Netzwerk Steuereinstellungen
Netzwerk Steuereinstellungen LAN Kontrolle Funktion: PC Steuerung des Projektors via LAN. Vorbereitung: 1. Geräte: PC, Projektor, LAN Kabel 2. Anschlussprozeduren: Schließen Sie den Projektor an den Router oder Schalter des LAN mittels eines direkten oder Kreuzkabels. Falls der Anschluss mittels Parallelkabel zwischen PC und Projektor nicht klappt, wechseln Sie zu Kreuzkabel, wie empfohlen. - Seite 77 Netzwerk Steuereinstellungen 4. IP Adresse überprüfen Gehen Sie in das Netzwerkmenü und wählen Sie die Netzwerkinformationen aus. Drücken Sie AUSWAHL und überprüfen Sie die IP Adresse. 5. Geben Sie die IP Adresse in der Adressenleiste. Format: http:// IP Adresse/. (Falls ein kabelloses Netzwerk benutzt wird, öffnen Sie bitte das Netzwerkfenster des Computers, finden Sie die SSID Anzeige in „Netzwerk Informationen“, dann geben Sie die erhaltene IP Adresse aus den „Netzwerk Informationen“...
- Seite 78 Netzwerk Steuereinstellungen Projector Status and Control: Um den aktuellen Status anzusehen und den Projektor zu steuern. E-mail setting: Einstellung der E-Mail, so dass, im Falle einer Fehlfunktion des Projektors, Ihnen eine Meldung gesendet wird. Security setting: Der aktuelle Nutzer kann das Passwort zur Anmeldung ändern. (die Standardeinstellung ist ohne Passwort)
- Seite 79 Netzwerk Steuereinstellungen Wenn die Installation vollständig ist, klicken Sie auf die Schnellverbindung um die pw Presenter Software aufzurufen. ① ⑥ ② ③ ④ ⑤ Suche der Projektoranzeige ① Klicken Sie, um in der Wahl zu gehen, wählen Sie den Projektor aus und schließen Sie es an. Wiedergabe/Pause ②...
- Seite 80 Netzwerk Steuereinstellungen Global Setting: Einstellung der Fernbedienung, Multicast Setting: Einstellung der Lautstärke, Audio- oder Bildschirmaufnahme, usw. Bandbreite und Aufnahmerate, usw. ⑤ Management der Netzwerkanzeige Einstellung des Geräts und Passwortmanagement. ⑥ Trennung des Projektors. Hinweis: Bevor Sie die ProjectorMe Software zum suchen nutzen, müssen Sie in der Quellenauswahl „Netzwerk"...
-
Seite 81: Zigbee Netzwerk Anleitung
ZIGBEE Netzwerk Anleitung ZIGBEE Netwerk Funktion: Kontrolle des Projektors, Trapezeinstellung, Objektivverschiebung, Übereinblenden. Vorbereitung: Geräte: PC 1 Stck., Projektor 1 Stck., ZIGBEE Modul 1 Stck., ZIGBEE Antenne 1 Stck. Computer Konfiguration ■ Bemerkung: Für den ersten Netzwerkanschluss, müssen Sie die komplette PC Konfiguration haben, bevor Sie den Projektor einschalten. - Seite 82 ZIGBEE Netzwerk Anleitung 4. Wählen Sie COM Anschluss überprüfen, klicken Sie „My Computer“ und klicken Sie rechts um „Manage“, wie unten gezeigt: Öffnen Sie „Geräte Manager“ um den Punkt „Anschluss“ zu sehen. Es erscheint eine Linie des „CP210 x USB am UART Bridge Controller (COM5)“. Der COM5 Anschluss wird benutzt. 5.
- Seite 83 ZIGBEE Netzwerk Anleitung Geben Sie eine Nummer von „1-200“ im „Main Device ID“, z.B. 5 ein, wie angezeigt. Klicken Sie „Write ID“. Klicken Sie auf „Networking“. Weiter, klicken Sie „Y“, wie unten angegeben:...
- Seite 84 ZIGBEE Netzwerk Anleitung 6. Schalten Sie den Projektor an, drücken Sie die Fernbedienung oder das Seiten-Bedienfeld um die „Zigbee Einstellung“ zu finden und drücken Sie „OK“ um aufzurufen, wie gezeigt: Netzwerk Netzwerk Einstellung Netzwerk Information Zigbee Einstellung Verlassen Zurück Bewegen Weiter Weiter Stellen Sie den „Zigbee Mode“...
- Seite 85 ZIGBEE Netzwerk Anleitung Nachdem Sie einem Netzwerk beigetreten sind, wird ein Code unter „ID“ erscheinen, im PC Fenster, „28351“, wie unten angezeigt. 7. Nach einer erfolgreichen Netzwerkanmeldung, klicken Sie zwei Mal auf „28351“ um Operationen wie „Standard, KeyStone, LenzShift und Blending“, wie gezeigt, durchzuführen: 28351 Standard: ...
- Seite 86 ZIGBEE Netzwerk Anleitung LenzShift: Steuern Sie das Objektiv des Projektors nach oben/ unten / links und rechts. Bildschärfe +/- anpassen/ Zoom Objektiv +/- anpassen. 28351 28351 28351 28351 28351 28351 28351 28351 28351 Hinweis: ●...
- Seite 87 ZIGBEE Netzwerk Anleitung Blending: Diese Funktion wird benutzt, die Punkte der Bildschirmmischung einzustellen. Vorbereitung: Geräte: PC 1 Stck., Projektoren vom gleichen Modell 2(n) Stck., ZIGBEE Modul 1 Stck., ZIGBEE Antenne 2(n) Stck. 28351 Pattern HxV: Gibt Ihnen die Anzahl der Projektoren auf der Position H und der Position V an. Z.B.: 2 Projektoren in Position H und 1 Projektor in Position V.
- Seite 88 ZIGBEE Netzwerk Anleitung Gamma: Es gibt die Helligkeit und die Unschärfe der Linie und des Integrationsbands an. Der Wertbereich reicht von 0 bis 7, kann angepasst werden. Wir empfehlen 4 als Wert. R/G/B: Es gibt die Helligkeit des R, G und B an und kann angepasst werden. Der Wertbereich reicht von 0 bis 1023.
- Seite 89 ZIGBEE Netzwerk Anleitung 2. Klicken Sie zwei Mal auf „28531“ in der „ID“ Spalte, und ein Bild wird erscheinen, wie unten angezeigt. Wählen Sie „Blending“ → „Set Splicing Number“ wählen Sie „2 Projektoren auf der Position H und 1 Projektor auf Position V“ → „Set Local Position No“ einstellen auf „1“ → Überprüfen „Welding line“...
- Seite 90 ZIGBEE Netzwerk Anleitung 4. Nachdem Sie die vorherigen Schritten durchgeführt haben, werden beide Projektoren im gleichen Bild integriert, wie unten angegeben: 5. Sehen Sie den Zentrum des Projektionsbildschirms als Standard an. Passen Sie die zentrale Integrationslinie zwischen diesen zwei Projektoren auf die zentrale Linie des Projektionsbildschirms, wie unten angezeigt: Die rote Linie bezieht sich auf den Zentrum des Projektionsbildschirms Zentrale Schmelzlinie...
- Seite 91 ZIGBEE Netzwerk Anleitung 6. Passen Sie das Objektiv oben/unten/links/rechts, Fokus und Zoom unter „LenzShift“ an, genauso wie die Trapezeinstellung und für Ecken unter „KeyStone“ der zwei Projektoren um eine Bandintegration der zwei Projektoren zu erreichen, wie unten angezeigt: 7. Klicken Sie „Welding line“ auf „Aus“ → „Save and refresh Basic fusion data“ wie unten angegeben.
- Seite 92 ZIGBEE Netzwerk Anleitung 8. Eingangsignal und Sie können die Auswirkung nach der Übereinblendung zweier Projektoren, wie unten angezeigt, sehen: Bemerkung: Nach einer erfolgreichen Anmeldung, muss der Projektor nicht nach einen Stromausfall zurückgesetzt werden. Sie müssen nur die Datei „projectorWLAN.exe“ öffnen. Anschluss des ZIGBEE.
-
