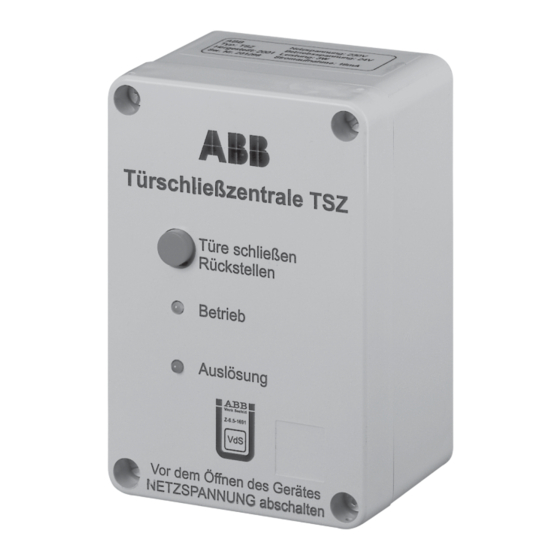

- Seite 1 Einbauanleitung Türschließzentrale TSZ Sicherheitstechnik...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sei te Allgemeine Beschreibung ............. Technische Daten ..............Installationsvorschrift der Brandmelder ......Entscheidungsdiagramm ............. Anschaltung / Montage ............Montagebeispiel ..............Anschaltung USB401RM ............Anschaltung E1000BR ............Funktionsablauf ..............Aufbau ..................Allgemein ................Handauslösung ............... Freihalten der Bodenfläche ............. Personenschutz ..............Befestigungsmittel .............. -
Seite 3: Allgemeine Beschreibung
Allgemeine Beschreibung Technische Daten Allgemeine Die Türschließzentrale TSZ wird im Sinne der Richtlinien des Deutschen Beschreibung Instituts für Bautechnik DIBT als Auslösevorrichtung in Feststellanlagen für Feuerschutzabschlüsse (FSA) eingesetzt und ist entsprechend dieser Richt- linie samt peripherer Komponenten wie Brandmeldern, Haftmagneten usw. -
Seite 4: Installationsvorschrift Der Brandmelder
Installationsvorschriften Entscheidungsdiagramm Installations- vorschriften der Brandmelder Bei Türöffnungen (lichte Breite) von über 4,0 m sind weitere Brandmelder bzw. -paare erforderlich, um die gesamte Öffnungsbreite zu erfassen. (Grenzen des Erfassungsbereichs eines Melders = 2 m). a1 + a2 = Deckenmelder Deckenmelder werden immer unmittelbar unterhalb der Decke angebracht. Der Melderabstand zur Wand beträgt hierbei min. -
Seite 5: Anschaltung / Montage
Anschaltung / Montage Anschaltung / Montage Montagebeispiel Anschaltung USB401RM Netz 230VAC Maximal 6 Melder anschließbar! -
Seite 6: Anschaltung E1000Br
Anschaltung Funktionsablauf Aufbau Anschaltung E1000BR Netz 230VAC Maximal 6 Melder anschließbar! Funktionsablauf Das Auslösen eines Brandmelders oder die Betätigung der in der Türschließ- zentrale angeordneten Taste „Türe schließen“ löst die Türschließ zentrale aus, worauf hin die angeschlossenen Feststelleinrichtungen abgeschaltet werden. Mit der gleichen Taste, die nach einer Auslösung die Funktion „Rückstellen“... -
Seite 7: Befestigungsmittel
Aufbau Abnahmeprüfung Perodische Überwachung Befestigungsmaterial Die Befestigungsmittel von Feststellanlagen dürfen die Schutzfunktionen der Abschlüsse nicht beeinträchtigen. In Zweifelsfällen ist dies durch Prüfungen nachzuweisen. Feuerschutzabschlüsse dürfen nicht durchbohrt werden. Haftgegenplatten für Elektrohaftmagnete sollen an Drehflügeln möglichst so befestigt werden, dass die Befestigungsschrauben nicht mehr als 150 mm vom oberen oder unteren Rand und dem senkrechten Rand auf der Schloss- seite entfernt sind. -
Seite 8: Kontrollblatt
Kontrollblatt KONTROLLBLATT FÜR FESTSTELLANLAGEN für das Jahr: Objekt: Tür Nr.: Gebäude: Monatliche Funktionsprüfung PRÜFUNG MONAT DATUM NAME MÄNGEL GRUND MÄNGELFREI JÄHRLICHE WARTUNG: Name: Datum: Firma: Mängel:... - Seite 9 Kontrollblatt KONTROLLBLATT FÜR FESTSTELLANLAGEN für das Jahr: Objekt: Tür Nr.: Gebäude: Monatliche Funktionsprüfung PRÜFUNG MONAT DATUM NAME MÄNGEL GRUND MÄNGELFREI JÄHRLICHE WARTUNG: Datum: Firma: Name: Mängel:...
- Seite 10 Kontrollblatt KONTROLLBLATT FÜR FESTSTELLANLAGEN für das Jahr: Objekt: Tür Nr.: Gebäude: Monatliche Funktionsprüfung PRÜFUNG MONAT DATUM NAME MÄNGEL GRUND MÄNGELFREI JÄHRLICHE WARTUNG: Datum: Firma: Name: Mängel:...
- Seite 11 Kontrollblatt KONTROLLBLATT FÜR FESTSTELLANLAGEN für das Jahr: Objekt: Tür Nr.: Gebäude: Monatliche Funktionsprüfung PRÜFUNG MONAT DATUM NAME MÄNGEL GRUND MÄNGELFREI JÄHRLICHE WARTUNG: Datum: Firma: Name: Mängel:...
- Seite 12 Kontrollblatt KONTROLLBLATT FÜR FESTSTELLANLAGEN für das Jahr: Objekt: Tür Nr.: Gebäude: Monatliche Funktionsprüfung PRÜFUNG MONAT DATUM NAME MÄNGEL GRUND MÄNGELFREI JÄHRLICHE WARTUNG: Name: Datum: Firma: Mängel:...
- Seite 13 Kontrollblatt KONTROLLBLATT FÜR FESTSTELLANLAGEN für das Jahr: Objekt: Tür Nr.: Gebäude: Monatliche Funktionsprüfung PRÜFUNG MONAT DATUM NAME MÄNGEL GRUND MÄNGELFREI JÄHRLICHE WARTUNG: Name: Datum: Firma: Mängel:...
- Seite 14 Die Anga ben in die ser Druck schrift gel ten vor behalt lich tech nischer Ände run gen. ABB STOTZ-KON TAKT GmbH Postfach 10 16 80, 69006 Hei del berg Eppelh eimer Straße 82, 69123 Hei del berg Telefon (0 62 21) 7 01-6 07 Telefax (0 62 21) 7 01-7 24 www.abb.de/stotz-kontakt...
