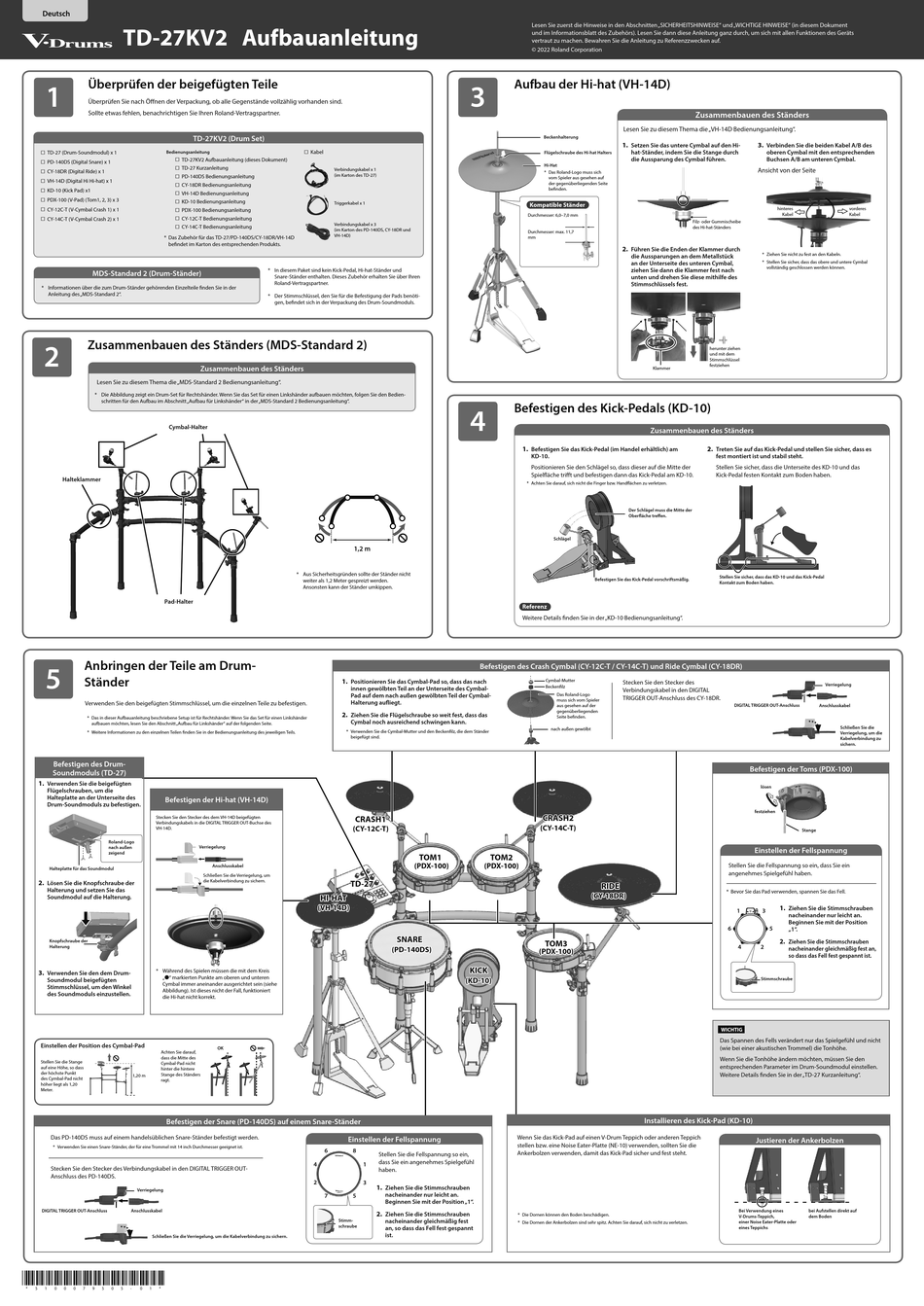

Roland V-Drums TD-27KV2 Aufbauanleitung

TD-27KV2
Überprüfen der beigefügten Teile
1
Überprüfen Sie nach Öffnen der Verpackung, ob alle Gegenstände vollzählig vorhanden sind.
Sollte etwas fehlen, benachrichtigen Sie Ihren Roland-Vertragspartner.

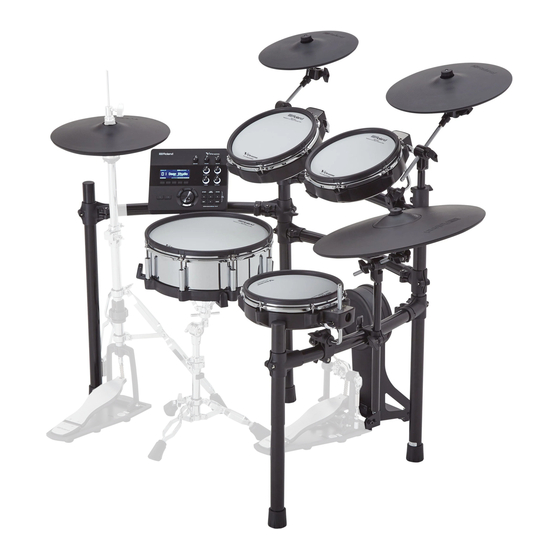

TD-27KV2 (Drum Set)
· TD-27 (Drum-Soundmodul) x 1
Bedienungsanleitung
· TD-27KV2 Aufbauanleitung (dieses Dokument)
· PD-140DS (Digital Snare) x 1
· TD-27 Kurzanleitung
· CY-18DR (Digital Ride) x 1
· PD-140DS Bedienungsanleitung
· VH-14D (Digital Hi Hi-hat) x 1
· CY-18DR Bedienungsanleitung
· KD-10 (Kick Pad) x1
· VH-14D Bedienungsanleitung
· PDX-100 (V-Pad) (Tom1, 2, 3) x 3
· KD-10 Bedienungsanleitung
· CY-12C-T (V-Cymbal Crash 1) x 1 · PDX-100 Bedienungsanleitung
· CY-12C-T Bedienungsanleitung
· CY-14C-T (V-Cymbal Crash 2) x 1
· CY-14C-T Bedienungsanleitung
* Das Zubehör für das TD-27/PD-140DS/CY-18DR/VH-14D
befindet im Karton des entsprechenden Produkts.
MDS-Standard 2 (Drum-Ständer)
* Informationen über die zum Drum-Ständer gehörenden Einzelteile finden Sie in der
Anleitung des „MDS-Standard 2".
Zusammenbauen des Ständers (MDS-Standard 2)
2
Lesen Sie zu diesem Thema die „MDS-Standard 2 Bedienungsanleitung".
* Die Abbildung zeigt ein Drum-Set für Rechtshänder. Wenn Sie das Set für einen Linkshänder aufbauen möchten, folgen Sie den Bedien-
schritten für den Aufbau im Abschnitt „Aufbau für Linkshänder" in der „MDS-Standard 2 Bedienungsanleitung".
Cymbal-Halter
Halteklammer
Pad-Halter
Anbringen der Teile am Drum-
5
Ständer
Verwenden Sie den beigefügten Stimmschlüssel, um die einzelnen Teile zu befestigen.
* Das in dieser Aufbauanleitung beschriebene Setup ist für Rechtshänder. Wenn Sie das Set für einen Linkshänder
aufbauen möchten, lesen Sie den Abschnitt „Aufbau für Linkshänder" auf der folgenden Seite.
* Weitere Informationen zu den einzelnen Teilen finden Sie in der Bedienungsanleitung des jeweiligen Teils.
Befestigen des Drum-
Soundmoduls (TD-27)
1.
Verwenden Sie die beigefügten
Flügelschrauben, um die
Halteplatte an der Unterseite des
Befestigen der Hi-hat (VH-14D)
Drum-Soundmoduls zu befestigen.
Stecken Sie den Stecker des dem VH-14D beigefügten
Verbindungskabels in die DIGITAL TRIGGER OUT-Buchse des
VH-14D.
Roland-Logo
nach außen
zeigend
Halteplatte für das Soundmodul
2.
Lösen Sie die Knopfschraube der
Halterung und setzen Sie das
Soundmodul auf die Halterung.
Knopfschraube der
Halterung
* Während des Spielen müssen die mit dem Kreis
3. Verwenden Sie den dem Drum-
„Á" markierten Punkte am oberen und unteren
Soundmodul beigefügten
Cymbal immer aneinander ausgerichtet sein (siehe
Stimmschlüssel, um den Winkel
Abbildung). Ist dieses nicht der Fall, funktioniert
des Soundmoduls einzustellen.
die Hi-hat nicht korrekt.
Einstellen der Position des Cymbal-Pad
Achten Sie darauf,
dass die Mitte des
Stellen Sie die Stange
Cymbal-Pad nicht
auf eine Höhe, so dass
hinter die hintere
der höchste Punkt
Stange des Ständers
1,20 m
des Cymbal-Pad nicht
ragt.
höher liegt als 1,20
Meter.
Befestigen der Snare (PD-140DS) auf einem Snare-Ständer
Das PD-140DS muss auf einem handelsüblichen Snare-Ständer befestigt werden.
* Verwenden Sie einen Snare-Ständer, der für eine Trommel mit 14 inch Durchmesser geeignet ist.
Stecken Sie den Stecker des Verbindungskabel in den DIGITAL TRIGGER OUT-
Anschluss des PD-140DS.
Verriegelung
DIGITAL TRIGGER OUT-Anschluss Anschlusskabel
Schließen Sie die Verriegelung, um die Kabelverbindung zu sichern.
*5100079505-01*
Aufbauanleitung
· Kabel
Verbindungskabel x 1
(im Karton des TD-27)
Triggerkabel x 1
Verbindungskabel x 3
(im Karton des PD-140DS, CY-18DR und
VH-14D)
* In diesem Paket sind kein Kick-Pedal, Hi-hat-Ständer und
Snare-Ständer enthalten. Dieses Zubehör erhalten Sie über Ihren
Roland-Vertragspartner.
* Der Stimmschlüssel, den Sie für die Befestigung der Pads benöti-
gen, befindet sich in der Verpackung des Drum-Soundmoduls.
Zusammenbauen des Ständers
1,2 m
* Aus Sicherheitsgründen sollte der Ständer nicht
weiter als 1,2 Meter gespreizt werden.
Ansonsten kann der Ständer umkippen.
1.
Positionieren Sie das Cymbal-Pad so, dass das nach
innen gewölbten Teil an der Unterseite des Cymbal-
Pad auf dem nach außen gewölbten Teil der Cymbal-
Halterung aufliegt.
2.
Ziehen Sie die Flügelschraube so weit fest, dass das
Cymbal noch ausreichend schwingen kann.
* Verwenden Sie die Cymbal-Mutter und den Beckenfilz, die dem Ständer
beigefügt sind.
CRASH1
(CY-12C-T)
Verriegelung
Anschlusskabel
Schließen Sie die Verriegelung, um
die Kabelverbindung zu sichern. TD-27
HI-HAT
(VH-14D)
OK
Einstellen der Fellspannung
6 8
4 1
2 3
7 5
Stimm-
schraube
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (in diesem Dokument
und im Informationsblatt des Zubehörs). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts
vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
© 2022 Roland Corporation
Aufbau der Hi-hat (VH-14D)
3
Beckenhalterung
Flügelschraube des Hi-hat Halters
Hi-Hat
* Das Roland-Logo muss sich
vom Spieler aus gesehen auf
der gegenüberliegenden Seite
befinden.
Kompatible Ständer
Durchmesser: 6,0–7,0 mm
Durchmesser: max. 11,7
mm
Befestigen des Kick-Pedals (KD-10)
4
1.
Befestigen Sie das Kick-Pedal (im Handel erhältlich) am
KD-10.
Positionieren Sie den Schlägel so, dass dieser auf die Mitte der
Spielfläche trifft und befestigen dann das Kick-Pedal am KD-10.
* Achten Sie darauf, sich nicht die Finger bzw. Handflächen zu verletzen.
Referenz
Weitere Details finden Sie in der „KD-10 Bedienungsanleitung".
Befestigen des Crash Cymbal (CY-12C-T / CY-14C-T) und Ride Cymbal (CY-18DR)
Cymbal-Mutter
Beckenfilz
nach außen gewölbt
CRASH2
(CY-14C-T)
TOM1 TOM2
(PDX-100) (PDX-100)
SNARE
TOM3
(PD-140DS)
(PDX-100)
KICK
(KD-10)
Wenn Sie das Kick-Pad auf einen V-Drum Teppich oder anderen Teppich
stellen bzw. eine Noise Eater-Platte (NE-10) verwenden, sollten Sie die
Ankerbolzen verwenden, damit das Kick-Pad sicher und fest steht.
Stellen Sie die Fellspannung so ein,
dass Sie ein angenehmes Spielgefühl
haben.
1.
Ziehen Sie die Stimmschrauben
nacheinander nur leicht an.
Beginnen Sie mit der Position „1".
2. Ziehen Sie die Stimmschrauben
* Die Dornen können den Boden beschädigen.
nacheinander gleichmäßig fest
* Die Dornen der Ankerbolzen sind sehr spitz. Achten Sie darauf, sich nicht zu verletzen.
an, so dass das Fell fest gespannt
ist.
Zusammenbauen des Ständers
Lesen Sie zu diesem Thema die „VH-14D Bedienungsanleitung".
1.
Setzen Sie das untere Cymbal auf den Hi-
hat-Ständer, indem Sie die Stange durch
die Aussparung des Cymbal führen.
Filz- oder Gummischeibe
des Hi-hat-Ständers
2.
Führen Sie die Enden der Klammer durch
die Aussparungen an dem Metallstück
an der Unterseite des unteren Cymbal,
ziehen Sie dann die Klammer fest nach
unten und drehen Sie diese mithilfe des
Stimmschlüssels fest.
herunter ziehen
und mit dem
Stimmschlüssel
festziehen
Klammer
Zusammenbauen des Ständers
2.
Treten Sie auf das Kick-Pedal und stellen Sie sicher, dass es
fest montiert ist und stabil steht.
Stellen Sie sicher, dass die Unterseite des KD-10 und das
Kick-Pedal festen Kontakt zum Boden haben.
Der Schlägel muss die Mitte der
Oberfläche treffen.
Schlägel
Stellen Sie sicher, dass das KD-10 und das Kick-Pedal
Befestigen Sie das Kick-Pedal vorschriftsmäßig.
Kontakt zum Boden haben.
Stecken Sie den Stecker des
Verbindungskabel in den DIGITAL
Das Roland-Logo
TRIGGER OUT-Anschluss des CY-18DR.
muss sich vom Spieler
aus gesehen auf der
gegenüberliegenden
Seite befinden.
RIDE
* Bevor Sie das Pad verwenden, spannen Sie das Fell.
(CY-18DR)
6
WICHTIG
Das Spannen des Fells verändert nur das Spielgefühl und nicht
(wie bei einer akustischen Trommel) die Tonhöhe.
Wenn Sie die Tonhöhe ändern möchten, müssen Sie den
entsprechenden Parameter im Drum-Soundmodul einstellen.
Weitere Details finden Sie in der „TD-27 Kurzanleitung".
Installieren des Kick-Pad (KD-10)
3.
Verbinden Sie die beiden Kabel A/B des
oberen Cymbal mit den entsprechenden
Buchsen A/B am unteren Cymbal.
Ansicht von der Seite
hinteres vorderes
Kabel Kabel
* Ziehen Sie nicht zu fest an den Kabeln.
* Stellen Sie sicher, dass das obere und untere Cymbal
vollständig geschlossen werden können.
Verriegelung
DIGITAL TRIGGER OUT-Anschluss Anschlusskabel
Schließen Sie die
Verriegelung, um die
Kabelverbindung zu
sichern.
Befestigen der Toms (PDX-100)
lösen
festziehen
Stange
Einstellen der Fellspannung
Stellen Sie die Fellspannung so ein, dass Sie ein
angenehmes Spielgefühl haben.
1.
Ziehen Sie die Stimmschrauben
1 3
nacheinander nur leicht an.
Beginnen Sie mit der Position
5 „1".
2.
Ziehen Sie die Stimmschrauben
4 2
nacheinander gleichmäßig fest an,
so dass das Fell fest gespannt ist.
Stimmschraube
Justieren der Ankerbolzen
Bei Verwendung eines bei Aufstellen direkt auf
V-Drums-Teppich, dem Boden
einer Noise Eater-Platte oder
eines Teppichs
