Klemme
Funktion
externe Alarmeingänge
GND
GND für A und B
IA
Alarmeingang A
IB
Alarmeingang B
Statusmeldekontakt
C
Bezug
NC
Schließt zu C,
wenn ein Wechsel-
richterfehler (keine
Netzeinspeisung)
vorliegt.
NO
Geschlossen zu C
bei Normalbetrieb
oder bei fehlender
Kommunikation mit
den Wechselrich-
tern. Ruhezustand.
Einstrahlungs- und Temperatursensoren
GND
GND für V+
GND
V+
Versorgungsspan-
nung für Sensoren
V+
an AD0, AD1
AD0
Einstrahlung
AD1
Temperatur
MaxRemote
V+
Versorgungsspan-
nung für die Relais
des Funkrundsteuer-
Empfängers
K1-K6
Eingänge für das
Einlesen der Relais-
zustände
Signal / Grenzwerte
je Eingang
offen:
15 V
geschlossen: < 10 mA
maximale
Schaltleistung:
AC: 230 V / 1 A
DC: 30 V / 1 A
15 V
/ max. 0.5 A
DC
4...20 mA
4...20 mA
15 V
/ max. 0.5 A
DC
15 V
DC

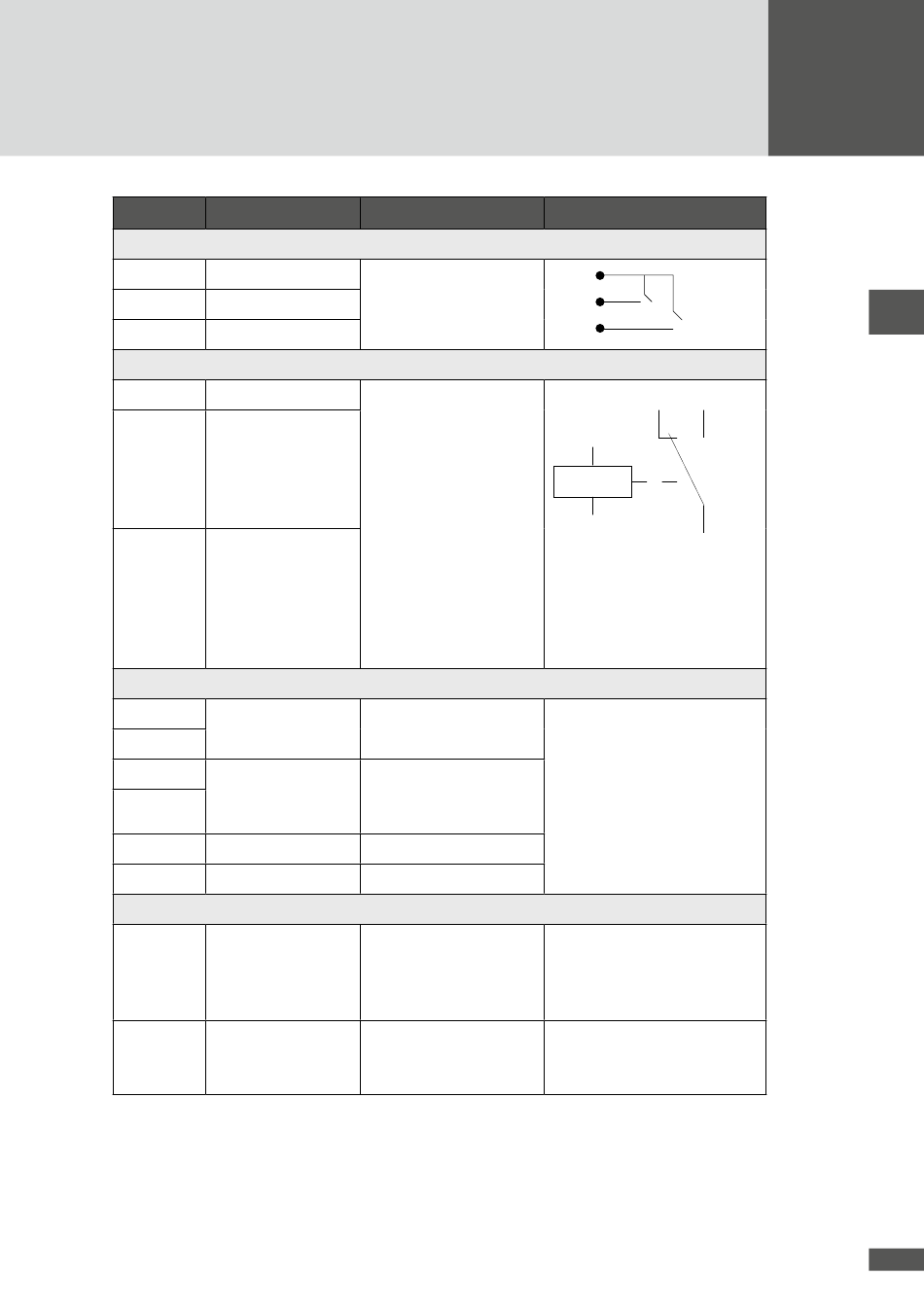

Anschlussschema
GND
IA
IB
NO
NC
C
Siehe Leitfaden MaxRemote
de
36
