y(20 mA) - y(4 mA)
m=
777.06667
Bestimmung des Offset b:
b= y(4 mA) - m*194.2666
Beispiel: Temperatursensor 4...20 mA = –50 °C...+50 °C
50 - (-50)
m=
= 0.1287
777.0667
b= (-50) - 0.1287*194.2666 = -75
Bei dem Temperatursensor müssten Sie also bei Gradient den Wert 0.1287 und bei
Offset den Wert -75 eingeben.
Sobald die Sensoren aktiviert sind, erscheinen sie in den Anlagendaten als „MaxMeteo
EP" und erhalten die erste freie Adresse.

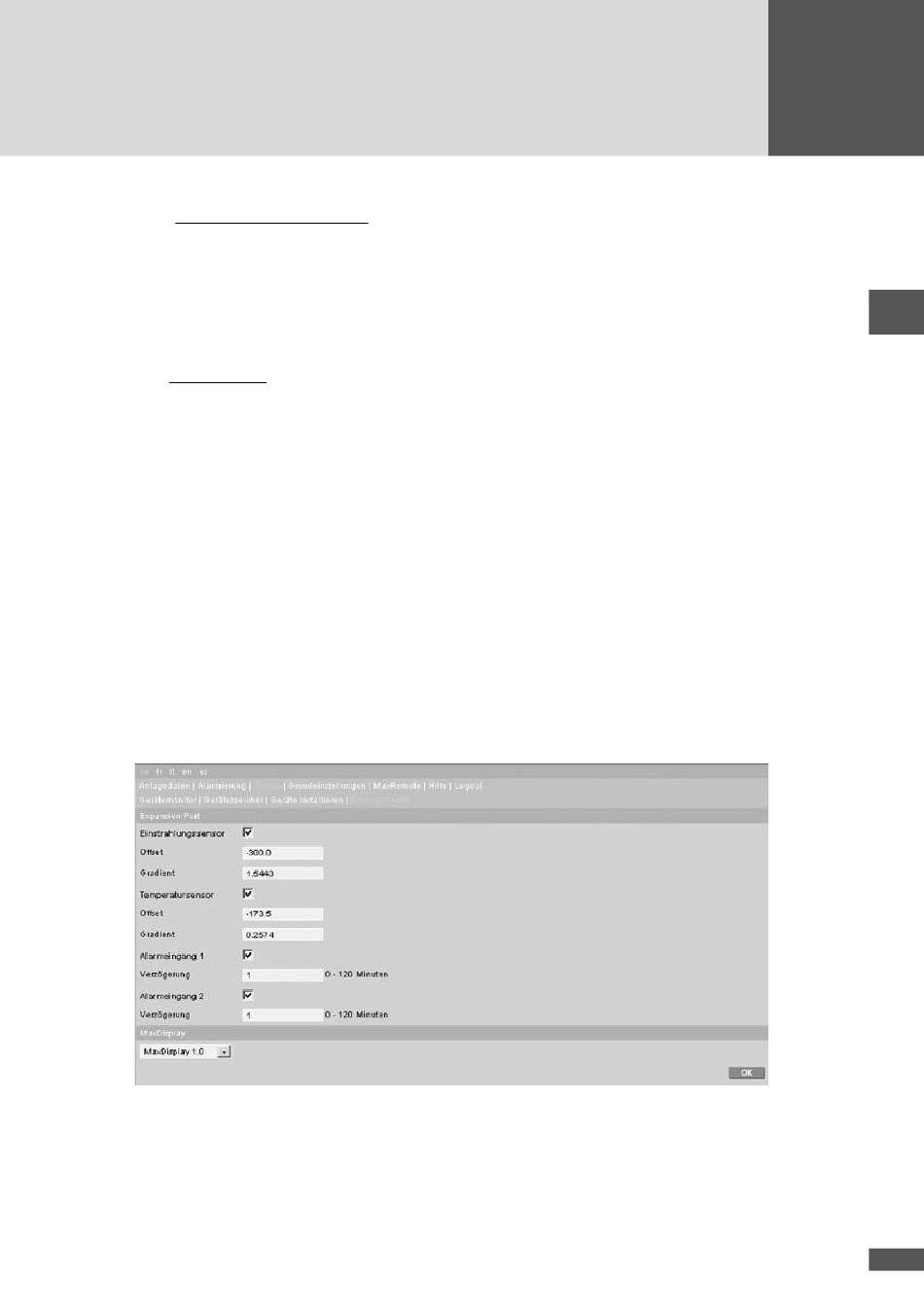

9.2 Konfiguration
Konfigurieren Sie den Expansion Port von MaxWeb xp im Menü „Geräte / Externe Geräte".
Weitere Informationen finden Sie auch in der elektronischen Hilfedatei Ihres MaxWeb xp.
1. Aktivieren Sie die benötigten Sensoren in MaxWeb xp unter: „Geräte / Externe Geräte"
und geben Sie jeweils den Offset und den Gradient gemäss obiger Beschreibung ein.
2. Bestätigen Sie die Eingaben mit OK.
de
34
