Support und Quellen weiterer Produktinformationen. Sicherheitsinformationen Ihre Sicherheit ist äußerst wichtig. Vor der Handhabung und Bedienung der Intermec-Geräte sind sämtliche Warnungen und Vorsichtshinweise zu lesen und einzuhalten. Eine Missachtung kann zu ernsthaften Verletzungen und Schäden an Geräten und Daten führen.
Gewicht des Druckers und seines Zubehörs tragen kann. Vorsicht: Geräte- und Software-Sicherheitsmaßnahmen müssen getroffen werden, um mögliche nicht definierte Systemzustände zu verhindern. Vorsicht: Gefährliche Bedingungen dürfen unter keinen Umständen auftreten, auch nicht für kurze Zeit. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Informationen zu Typ, Modell, Seriennummer und Wechselspannung. Dieses Handbuch enthält Warnungen bezüglich der Personensicherheit bei der Bedienung des Druckers. Globaler Kundendienst Garantieinformationen Eine Erläuterung der Garantie für das Intermec-Produkt steht auf der Intermec-Website www.intermec.com unter Support > Rückgabe und Reparaturen > Garantie zur Verfügung.
> Kontakt nach einem örtlichen Vertreter gesucht werden. Wer diese Bedienungsanleitung lesen sollte Diese Bedienungsanleitung enthält Informationen zu den Funktionen der Drucker PD43 und PD43c sowie zu deren Installation, Konfigurierung, Bedienung, Wartung und Fehlerbeseitigung. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
3 Über das Menü Produkte zur Produktseite navigieren. Um beispielsweise zur Produktseite des Druckers PD43 zu gelangen, auf Drucker und Medien > Desktop Drucker > PD43 klicken. 4 Auf die Registerkarte Handbücher klicken. Falls das Produkt keine eigene Produktseite besitzt, auf Support >...
Seite 14
Vor dem Starten PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Es ist auch möglich, sie mit einem verkabelten Netzwerk oder, für eine einfachere Konnektivität, mit einem kabellosen Netzwerk zu verbinden. Beide Drucker sind als DT-Modelle erhältlich. PD43 ist auch als TTR-Modell für das Drucken mit Band erhältlich. Folgende Funktionen bieten beide Drucker: Druckgeschwindigkeiten von bis zu 8 ips (mit 203-dpi-Druckkopf) •...
Seite 17

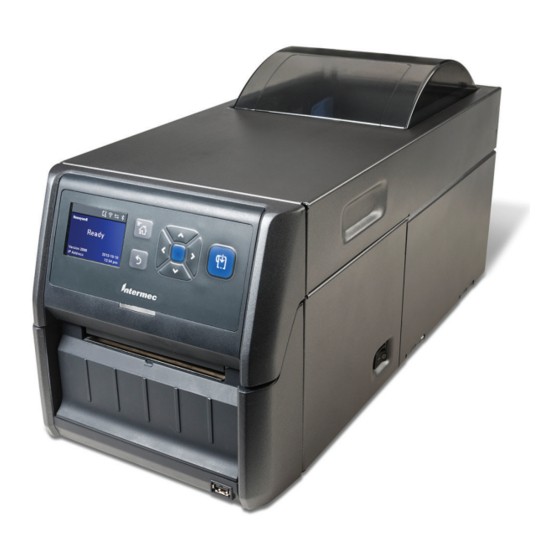

Kapitel 1 — Über die Drucker Frontplatte von PD43 und PD43c Beschreibungen der seitlichen und Frontplattenfunktionen von PD43 und PD43c (LCD-Modell) Funktion Beschreibung Richtungstasten Starttaste LCD-Bildschirm Rücktaste Ready-to-Work LED Druck-/Vorschubtaste USB-Hostport Netzschalter PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 18
Kapitel 1 — Über die Drucker Frontplatte der Modelle PD43 und PD43c (Symbolmodell) – Funktionen und Beschreibung Beschreibung der seitlichen und Frontplattenfunktionen von PD43 und PD43c (Symbolmodell) Funktion Beschreibung Symbolfrontplatte Ready-to-Work LED Druck-/Vorschubtaste USB-Hostport Netzschalter PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 19
Kapitel 1 — Über die Drucker PD43-Rückseite Beschreibung der Funktionen auf der PD43-Rückseite Funktion Beschreibung Gewölbtes Sichtfenster Wi-Fi-Antenne (optional) Klappe des Medienfachs Konfigurationsetikett Medienverschluss Externer Medienzuführungsschlitz Wechselstrom-Netzanschluss PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 20
Kapitel 1 — Über die Drucker PD43c-Rückseite Beschreibung der Funktionen auf der PD43c-Rückseite Funktion Beschreibung Netzschalter Konfigurationsetikett USB-Hostport USB-Anschluss Ethernet-Anschluss (optional) Stromanschluss Hintere Medienführungen (optional) PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 21
Kapitel 1 — Über die Drucker PD43-Unterseite Beschreibung der Funktionen auf der PD43-Unterseite Funktion Beschreibung Kabelführung USB-Anschluss USB-Hostport Ethernet-Anschluss (optional) PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 22
Kapitel 1 — Über die Drucker Funktionen des PD43-Medienfachs Beschreibung der Funktionen des PD43-Medienfachs Funktion Beschreibung Bandaufwickelrolle (nur PD43-TTR-Modelle) Freigabetaste des Druckmechanismus Medienhalter Druckkopf Sensorleiste Medienführungen Spannrolle Etikettenhaltesensor PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Der Drucker ist ausgeschaltet, kommuniziert nicht oder ist nicht zum Drucken bereit. Der Startvorgang des Druckers ist beispielsweise noch nicht abgeschlossen oder eine Firmware-Aktualisierung läuft. Symbolfrontplatte Die Symbolfrontplatte besteht aus einer Grafikplatte und einer Drucktaste. Symbolfrontplatte PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 24
Ein: Druckkopf zu heiß. Alle Aus: Druckkopftemperatur in Ordnung Konstant eingeschaltet: Wartung erforderlich; Alle Druckzählereinstellung (Odometer) wurde erreicht; Firmware-Aktualisierung läuft gerade. Blinkt: Firmware stellt derzeit alle Werksvoreinstellungen wieder her bzw. Drucker befindet sich im Kalibriermodus. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Einstellungen können in einem Menü bzw. einer Liste gespeichert werden. Mit der Zurücktaste kehrt man zum vorherigen Menü bzw. der vorherigen Seite zurück. Mit der Drucktaste kann man das Drucken starten oder ein einzelnes Etikett einführen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Informationen zum Ruhemodus auf IPv4-Adresse eingestellt sind. Im unteren Bildschirmbereich werden standardmäßig Druckerbefehlssprache, IP-Adresse sowie Uhrzeit- und Datum angezeigt. Der Bildschirm kann bei Bedarf angepasst werden und zeigt dann jeweils andere Arten von Informationen an. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 27
– Wi-Fi deaktiviert Das Verbindungssymbol blinkt, wenn sich Daten durch eine verkabelte oder drahtlose Verbindung zum Drucker bewegen. Das Bluetooth-Symbol wird angezeigt, wenn das Wi-Fi/Bluetooth-Modul installiert ist: – Bluetooth ist aktiviert – Bluetooth ist deaktiviert PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Drucken Druckerkonfigurationsnummer PD43A03000000200 Druckerseriennummer: 313C1350001 Produktname: PD43 Firmware-Version: 3 Die Liste mit oder durchlaufen. Optional: Auf oder drücken, um die Informationen eines anderen Symbols darzustellen. 4 Um zum Bildschirm „Bereit“ zurückzukehren, auf oder drücken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Element durch Drücken von ausgewählt: • Über Programme wird eine Liste der auf dem Drucker installierten Programme angezeigt, die Hilfsprogramme von Intermec (Teil der Drucker-Firmware) sowie vom Anwender auf dem Drucker installierte Programme enthält. Das Element Programme erscheint nur dann im Hauptmenü, wenn der Drucker mit den Befehlssprachen Fingerprint oder Direct Protocol läuft.
Drucker zum Speichern aufgefordert: • Auf Ja drücken, um die Änderungen zu speichern und zum vorherigen Bildschirm zurückzukehren. • Auf Nein drücken, um auf die Änderungen zu verzichten und zum vorherigen Bildschirm zurückzukehren. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Die Änderungen der Einstellungen erfolgen ggf. über das alphanumerische bzw. das numerische Tastenfeld auf dem Bildschirm. Password v w x Alphanumerisches Tastenfeld – Buchstaben Password & < “ > Alphanumerisches Tastenfeld – Zahlen und Interpunktion Password Numerisches Tastenfeld PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Name Beschreibung Medieneinrichtung Auswahl der Medien- und Druckart (DT [Thermodirekt] oder TTR [Thermotransfer]), Medienbreite, -länge und -ränder, Werte zur Start- und Stoppanpassung sowie Druckgeschwindigkeit. Druckqualität Druckt eine Reihe von Etiketten zur Prüfung der Druckqualität. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 33
Dieses Element erscheint in der Liste der Kalibrierungsassistenten, wenn das optionale RFID-Modul für den Drucker installiert wurde. Etikettenentfernungssensor Kalibriert den Etikettenentfernungssensor. Dieses Element wird in der Liste der Kalibrierassistenten aufgeführt, wenn der Etikettenspender oder die Trennvorrichtung installiert ist. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Etikett oder Druckerbeleg formatieren. Der Drucker unterstützt diese Befehlssprachen und Unterstützungsoptionen für den Sprachensimulator: • Fingerprint • Direct Protocol (DP) • IPL (Intermec Printer Language) • ZSim (ZPL-Befehlssprachensimulator) • DSim (DPL-Befehlssprachensimulator) Smart Printing • PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Tags zu erstellen. Wenn Sie Barcode-Software verwenden, z. B. BarTender, stellen Sie als Druckerbefehlssprache Direct Protocol ein. Über IPL IPL (Intermec Printer Language) ist eine hostbasierte Druckerbefehlssprache. Verwenden Sie IPL beim Entwerfen, Ändern und Herunterladen von Etikettenformaten, zum Schreiben von Anwendungssoftware für Drucker sowie für die...
Wenn Sie druckerbasierte Anwendungen, die in C# geschrieben wurden, ausführen, wählen Sie als Druckerbefehlssprache Smart Printing aus. Wenn Sie bei der Erstellung von Smart Print-Anwendungen Hilfe benötigen, wenden Sie sich an das Intermec Developer Center unter www.intermec.com/developer. Automatische ESim/ZSim-Konfiguration Die automatische Konfigurationsfunktion „ESim/ZSim“ wird beim Ersetzen eines anderen Druckers verwendet, dessen Befehlssprache unbekannt ist.
Band installiert sind (sofern vorhanden). 2 Auf dem PC einen Browser öffnen. 3 In der Adressleiste die IP-Adresse des Druckers eingeben und die Eingabetaste drücken. Die Drucker-Webseite wird dargestellt. 4 Auf Anmeldung klicken. Die Anmeldeseite wird angezeigt. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Frage, ob die Änderungen gespeichert werden sollen. 7 Zum Speichern der Änderungen auf drücken. Falls eine Passwortaufforderung für ZSim angezeigt wird, das Passwort 1138 eingeben. Das ZSim-Passwort für die Rückkehr zum Fingerprint-Menüsystem ist 8311. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Befehlssprache neu. Druckeroptionen und -zubehör Diese Druckeroptionen und -zubehörteile (separat erhältlich) können für die Drucker PD43 und PD43c verwendet werden. Die meisten Optionen wurden entweder werkseitig installiert, oder können durch Servicetechniker vor Ort installiert werden. Zubehör wird grundsätzlich durch den Kunden installiert.
Seite 40
Bandkernadapter ohne Kerben Ermöglicht die Verwendung eines Bands mit einem Kern ohne Kerben mit einem Durchmesser von weniger als 2,5 cm (1 Zoll) oder einer Breite von weniger als 10,16 cm (4 Zoll). Nur für Thermotransferdruck. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 41
Unterseite des PD43 zugreifen zu müssen. Flaches Sichtfenster Ersetzt bei PD43 das gewölbte Fenster für die Verwendung von Medien mit einer Größe von 12,5 cm (5 Zoll). Nur für PD43. Externer Medienhalter Unterstützt auf PD43c Medien von bis zu 21,27 cm (8,375 Zoll).
Seite 42
Kapitel 1 — Über die Drucker PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Einrichten des Druckers In diesem Kapitel wird beschrieben, wie Medien und das Band eingesetzt werden, wie Prüfetiketten gedruckt werden und wie Sie die Druckqualität anpassen können.
Sie die Medienempfindlichkeit und die Einstellung der Dunkelheit an, um die besten Druckergebnisse zu erzielen. • Um die Lebensdauer des Druckkopfs zu erhöhen, empfiehlt Intermec, dass Sie die Originalfedern installieren, wenn Sie auf anderen Medien drucken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Je nach verwendetem Medientyp müssen Sie u. U. Druckerzubehör benutzen. Falls Sie auf Tag-Medien drucken müssen, empfiehlt Intermec die Installation der optionalen dicken Medienfedern vor dem Drucken. Falls Sie auf Linerless-Medien drucken möchten, müssen Sie die Linerless-Medienrolle vor dem Drucken installieren.
Seite 46
2 Wenn im Medienfach ein leerer Medienkern ist, entfernen Sie den Kern. 3 Platzieren Sie die Medien zwischen den Führungen auf der Medienschiene. Ziehen Sie die Führungen auseinander, falls dies nötig ist, um sie der Medienbreite anzupassen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 47
Medienrolle. Die Führungen bewegen sich automatisch aufeinander zu, um die Rolle auf der Medienschiene mittig auszurichten. Falls Sie Medien verwenden, die außerhalb des Druckers aufbewahrt werden, führen Sie diese Medien durch den externen Medienzuführungsschlitz ein. Externe Medien – Einzug PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 48
Kapitel 2 — Einrichten des Druckers 5 Drücken Sie die Freigabetaste und fahren Sie den Druckmechanismus nach oben. 6 Schieben Sie die Medien unter der Sensorleiste und zwischen den Medienführungen durch. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 49
Sie die Drucktaste gedrückt. Der Drucker zieht ein Etikett ein und druckt ein Prüfetikett für die Medienkonfigurationen aus. Falls Sie kleine Etiketten verwenden, zieht der Drucker u. U. mehr als ein Etikett vor dem Drucken des Konfigurationsetiketts ein. 12 Konfigurieren der Vorschubeinstellungen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Gründe hierfür sind ggf. die Abweichungen zwischen den Druckermodellen. Empfohlene Vorschubeinstellungswerte beim Etikettendruck Drucker Einstellungen 203 dpi 300 dpi Abstand PD43 Startanpassung -280 -414 -35,1 mm Stoppanpassung 18,4 mm PD43c Startanpassung -280 -414 -35,1 mm Stoppanpassung 18,4 mm PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
2 Wenn im Medienfach ein leerer Medienkern ist, entfernen Sie den Kern. 3 Platzieren Sie die Medien zwischen den Führungen auf der Medienschiene. Ziehen Sie die Führungen auseinander, falls dies nötig ist, um sie der Medienbreite anzupassen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 52
Rolle auf der Medienschiene mittig auszurichten. Wenn Sie große externe Medienrollen einsetzen, z. B. über den externen Medienhalter, führen Sie die Medien durch den Medienzuführungsschlitz ein. Externe Medien – Einzug PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 53
Kapitel 2 — Einrichten des Druckers 5 Drücken Sie die Freigabetaste und fahren Sie den Druckmechanismus nach oben. 6 Schieben Sie die Medien unter der Sensorleiste und zwischen den Medienführungen durch. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 54
13 Nachdem der Drucker hochgefahren ist, drücken Sie 14 Wählen Sie Einstellungen > Drucken > Trennvorrichtung aus. 15 In den „Cutter Control"-Optionen wählen Sie Automatic. 16 Drücken Sie oder . Die Meldung „Änderungen speichern?“ wird angezeigt. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Vorderseite des Druckers zum Entnehmen bereitgestellt. Der Etikettenspender beinhaltet einen LTS (Label Taken Sensor). Führen Sie nach dem Laden von Medien eine Testeingabe durch oder kalibrieren Sie den Sensor, bevor Sie mit dem Drucken beginnen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 56
2 Wenn sich im Medienfach ein leerer Medienkern befindet, entfernen und entsorgen Sie den Kern. 3 Platzieren Sie die Medien zwischen den Führungen auf der Medienleiste. Schieben Sie ggf. die Führungen auseinander, um sie für die Medienbreite anzupassen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 57
Führungen bewegen sich automatisch zusammen, um die Rolle auf der Medienleiste zu zentrieren. Wenn Sie Medien verwenden, die außerhalb des Druckers gespeichert sind, geben Sie die Medien über den externen Medieneinführungsschlitz ein. Externe Medien – Einzug PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 58
Kapitel 2 — Einrichten des Druckers 5 Drücken Sie auf die Freigabe-Taste und starten Sie den Druckmechanismus. 6 Schieben Sie die Medien unter die Sensorleiste und zwischen die Medienführungen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 59
8 Schieben Sie die Führungen auf die Seitenränder der Medien. 9 Drücken Sie die Seiten-Tasten auf dem Etikettenspender, um die Frontklappe zu öffnen. 10 Entfernen Sie das Etikett, das am nächsten neben dem Ende des Kaschierpapiers liegt. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 60
16 Passen Sie ggf. die Medieneinstellungen an. Sie können auch den Hauptmenü-Assistenten verwenden, um Ihnen bei der Kalibrierung der Medienzufuhr und dem LTS (Label Taken Sensor) zu helfen. Wählen Sie im Hauptmenü Wizards > Kalibrierung und dann Medien oder Label Taken Sensor. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Sie die Medien extern zuführen. 1 Platzieren Sie die Medien hinter dem Drucker und führen Sie sie durch den externen Medienzuführungsschlitz ein. Externe Medien – Einzug 2 Verwenden Sie zum Einlegen wie bei intern gelagerten Medien die Medienführungen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
4 Passen Sie die Medienführungen des Druckers der Breite Ihrer Medien an, falls nötig. 5 Drücken Sie falls nötig die Freigabetaste, um den Druckmechanismus nach oben zu fahren, und passen Sie den Etikettenhaltesensor an. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
1 Platzieren Sie die Medienrolle auf der Leiste zwischen den Führungen und verschieben Sie die Führungen in Richtung der Seiten der Medienrolle. 2 Schieben Sie die Medien in den externen Medienzuführungsschlitz. 3 Legen Sie die Medien wie üblich in den Drucker ein. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
1 Platzieren Sie die Medien im Etikettierungsregal. 2 Führen Sie die Medien über die obere Führung des Etikettierungsregals und durch den externen Medienzuführungsschlitz des Druckers ein. 3 Legen Sie die Medien wie üblich in den Drucker ein. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
über die obere Führung in den Drucker ein. Falls Sie über den optionalen externen Medienhalter verfügen, platzieren Sie die Medien auf der Leiste zwischen den Führungen und verschieben Sie die Führungen in Richtung der Seiten der Rolle. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 66
Druckmechanismus nicht nach oben fahren, um die Führungen anzupassen. 5 Legen Sie die Medien wie üblich in den Drucker ein. 6 Schließen Sie die Oberseite des Druckers und drücken Sie die Vorschubtaste. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Ihren Medien aus, um die bestmögliche Leistung zu gewährleisten. 1 Öffnen Sie die Oberseite des Druckers. 2 Drücken Sie die Freigabetaste und fahren Sie den Druckmechanismus nach oben. 3 Richten Sie den Etikettenhaltesensor an den schwarzen Markierungen auf Ihren Medien aus. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Gegenstand durch das Band auf ein dahinterliegendes Stück Papier. Wenn Sie auf dem Papier eine Markierung erkennen, wurde das Band mit der Tinte nach außen aufgespult. Bestimmen, ob Ihr Band mit der Tinte nach innen oder außen aufgespult wurde PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
3 Falls sich ein leerer Bandkern in der Medienzuführung befindet, entfernen Sie den Kern und legen Sie ihn beiseite. 4 Entfernen Sie den ganzen Aufwickelkern des Bands und entsorgen Sie ihn. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 70
(Standard) sollte das Band von der Hinterseite der Rolle abgewickelt werden. • Bei dem Betrieb mit Tinte auf der Innenseite des Bands sollte das Band von der Vorderseite der Rolle abgewickelt werden. 6 Platzieren Sie den Aufwickelkern zwischen den vorderen Aufwickelkernhaltern. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 71
7 Drücken Sie die Freigabetaste und fahren Sie den Druckmechanismus nach oben. 8 Führen Sie das Band unter dem Druckmechanismus und über dem Aufwickelkern hindurch. 9 Drücken Sie den Druckkopf nach unten und fixieren Sie ihn. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 72
Einstellungen > Drucken > Medien > Druckmethode > Band (TTR) aus. Bei einem Symboldrucker müssen Sie die Drucker-Webseite oder Intermec PrintSet 5 verwenden, um die Druckeinstellungen zu konfigurieren. Sie können auch beim Start des Druckers die Drucktaste gedrückt halten, um die Medien- und Bandzuführung automatisch zu kalibrieren und Prüfetiketten auszudrucken.
Drucker auf einen Betrieb mit der Farbseite nach innen umzustellen. Wenn Sie den Drucker auf den Betrieb mit der Farbseite nach außen zurückstellen möchten, schieben Sie den Farbrichtungsschalter in Richtung Vorderseite des Druckers. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
1 Setzen Sie jeweils einen Adapter in den Medienkern und einen in den Aufwickelkern ein. 2 Richten Sie die Medienrolle und den Aufwickelkern mittig am Adapter aus. 3 Drücken Sie die Freigabetaste und fahren Sie den Druckmechanismus nach oben. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 75
Band von der Vorderseite der Rolle abgewickelt werden. 5 Platzieren Sie den Aufwickelkern und den Adapter zwischen den vorderen Medienhaltern. 6 Führen Sie das Band unter dem Druckmechanismus und über dem Aufwickelkern hindurch. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 76
Kapitel 2 — Einrichten des Druckers 7 Befestigen Sie das Band am Aufwickelkern. 8 Drehen Sie das Stellrädchen, um das Band zu spannen, falls es locker ist. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Wenn Sie ein Netzteil verwenden, das nicht von Intermec zugelassen wurde, wird die Produktgarantie ungültig und der Drucker kann beschädigt werden. 1 Verbinden Sie beim PD43 das Netzkabel des Druckers mit einer Stromquelle. Wechselstrom-Netzanschluss PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 78
Symbole des Symboldruckers ein- und anschließend nacheinander ausgeschaltet. Wenn der Drucker den Einrichtungsvorgang abgeschlossen hat, wird die blaue Anzeige Ready-to-Work dauerhaft eingeschaltet. Falls ein Druckvorgang nicht ausgeführt werden kann, blinkt die Anzeige Ready-to-Work. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Falls das ausgewählte Element die Auswahl einer Option aus einer vordefinierten Liste erfordert, oder drücken, um die Liste zu durchlaufen. • drücken, um das markierte Element auszuwählen. • wählen und drücken, um zum nächsten Bildschirm zu gelangen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Treiber für Ihren Drucker auf Ihrem Desktop-PC zu installieren. 1 Stellen Sie sicher, dass der Drucker eingeschaltet und über ein USB-Kabel mit Ihrem Desktop-PC verbunden ist. 2 Wählen Sie auf Ihrem Desktop-PC Start > Geräte und Drucker aus. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 81
3 Klicken Sie im Abschnitt „Drucker und Faxgeräte“ mit der rechten Maustaste auf den Drucker und wählen Sie Druckeinstellungen aus. Sie können die Druckereinstellungen im Dialogfeld „Druckeinstellungen“ ändern. Klicken Sie auf Hilfe, wenn Sie weitere Informationen zu den Einstellungen für Windows-Druckertreiber benötigen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
1 Stellen Sie sicher, dass der Drucker eingeschaltet und über ein USB-Kabel mit Ihrem Desktop-PC verbunden ist. 2 Starten Sie PrintSet 5 auf Ihrem Desktop-PC und verwenden Sie diese Anwendung, um die Drucker-IP-Adresse zu bestimmen. In der Online-Hilfe für PrintSet erhalten Sie notfalls Hilfe. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Band installiert sind (sofern vorhanden). 2 Schalten Sie den Drucker aus. 3 Schalten Sie den Drucker wieder ein. Alle LEDs leuchten. Während des Hochfahrprozesses schalten sich die LEDs von rechts unten beginnend der Reihe nach aus. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Sensor jedes Mal, wenn Sie Medien laden oder den Drucker in eine andere Umgebung bringen. Wenn Sie das LTS (Label Taken Sensor)-Modul oder den Etikettenspender im Drucker installiert haben, kalibrieren Sie den Sensor, bevor Sie mit dem Drucken beginnen. Sensor Lage des Label Taken Sensors PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Über das Hauptmenü • • Über PrintSet 5 Sie können die Prüfetiketten auch über die Drucker-Webseite drucken. Dafür benötigen Sie eine Netzwerkverbindung mit Ihrem Desktop-PC. Sie müssen die Drucker-IP-Adresse kennen, um die Drucker-Webseite anzeigen zu können. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
2 Halten Sie bei Symboldruckern gedrückt, bis das Prüfetikett gedruckt wird. Halten Sie bei LCD-Druckern gedrückt, bis der Medienkalibrierungsassistent angezeigt wird. Wählen Sie drücken Sie , um mit den aktuellen Druckeinstellungen ein Etikett zu drucken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Probeetiketten Druckqualität Ressourcen Druckerinformationen Druckereinstellungen 5 Druckqualität, Druckerinformationen, oder Druckereinstellungen auswählen und auf drücken. Eine Liste verfügbarer Etiketten wird angezeigt. 6 Wählen Sie das Testetikett aus, das Sie drucken möchten, und drücken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
, um das Drucken fortzusetzen. Drücken Sie zunächst , um auszuwählen, und dann , um das Drucken abzubrechen. Der Druckauftrag wird abgebrochen. Drücken Sie zum Anzeigen von Informationen zunächst , um ein Statussymbol auszuwählen, und dann PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Abhängig von der Druckerbefehlssprache, die Sie verwenden, können Sie u. U. auch den Befehl „Auftrag abbrechen“ an den Drucker senden. Weitere Informationen finden Sie in den Befehlsinformationen für Ihre Druckersprache. • Schalten Sie den Drucker aus. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Sie RFID-Medien bedrucken. Medien mit RFID-Tags sind an der Stelle, an dem sich der Tag befindet, etwas stärker. Diese geringe Änderung der Stärke kann an dieser Stelle Auswirkungen auf die Druckqualität haben. Intermec empfiehlt bei Wärmeübertragungsetiketten die Verwendung von Qualitätsfarbbändern.
2 Wählen Sie im Hauptmenü Assistent > Kalibrierung > RFID-Kalibrierung. 3 Wählen Sie zum Aktivieren des RFID-Moduls Aktivieren. 4 Laden Sie die RFID-Medien. 5 Wählen Sie OK. Nach Abschluss der Kalibrierung zeigt der Drucker die RFID-Tag-Position und Ausgangsleistung (nur UHF-Inlays) an. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
3 Notieren Sie den Wert „yAntDist“ Ihres Druckers: • UHF RFID: 277 Punkte, 34,6 mm, 1,362 Zoll • HF RFID: 293 Punkte, 36,6 mm, 1,441 Zoll 4 Verwenden Sie zur Berechnung der geschätzten Tag-Position folgende Formel: TagPosition=yChip - yAntDist PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Anschluss des Druckers In diesem Kapitel wird beschrieben, wie die Verbindung zwischen den PD43-Druckern und einem PC, einem Ethernet-Netzwerk oder einem kabellosen Netzwerk hergestellt wird.
3 Wählen Sie die folgenden Optionen aus: a Wählen Sie in der Produktkategorie-Liste Drucker aus. b Wählen Sie in der Produktfamilienliste Fixed-Drucker aus. c Wählen Sie in der Produktliste PD43, PD43c professionelle Drucker und klicken Sie dann auf Senden. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 95
Kapitel 3 — Anschluss des Druckers 4 Klicken Sie auf der Downloads-Seite auf Intermec InterDriver X.X.X M-X Ver. X.XX. Falls das Dialogfeld „Sicherheitswarnung“ angezeigt wird, klicken Sie auf Ausführen. 5 Wenn Sie gefragt werden, ob das Programm Änderungen an Ihrem Computer vornehmen soll, klicken Sie auf Ja.
Ihrem PC. 2 Verbinden Sie das eine Ende des USB-Kabels mit dem USB-Anschluss auf der Rückseite des Druckers und das andere Ende mit Ihrem PC. Die Nachricht „USB-Host verbunden“ erscheint auf Ihrem Druckerbildschirm. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Kapitel 3 — Anschluss des Druckers Verwenden Sie beim PD43 zur Zugentlastung die Kabelführungen auf der Unterseite des Druckers. Zum USB- Anschluss des PCs USB-Geräteanschluss Anschluss des Druckers mit einem seriellen oder Parallelkabel Wenn Sie für den Drucker das optionale USB-Seriell-Adapterkabel oder USB-Parallel-Adapterkabel besitzen, können Sie den Drucker...
Seite 98
Kapitel 3 — Anschluss des Druckers Verwenden Sie beim PD43-Drucker zur Zugentlastung die Kabelführungen auf der Unterseite des Druckers. Zum seriellen oder USB-Host- parallelen Anschluss Anschluss des PCs 2 Verbinden Sie bei einem USB-to-Serial-Adapter das Adapterkabel mit dem seriellen Anschluss Ihres PCs. Fahren Sie mit dem nächsten Schritt fort.
Ihr verkabeltes Netzwerk anschließen. Der Drucker unterstützt standardmäßig DHCP-Netzwerke. Falls Sie kein DHCP-Netzwerk verwenden, müssen Sie die Einstellungen für Ihr verkabeltes Ethernet konfigurieren, indem Sie Intermec PrintSet 5 über eine USB-Verbindung mit dem Drucker verwenden. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 100
1 Schließen Sie das Ethernet-Kabel an den Ethernet-Anschluss an der Rückseite des Druckers an und verbinden Sie das andere Ende des Kabels mit Ihrem Netzwerk. Ethernet-Anschluss Verwenden Sie beim PD43 zur Zugentlastung die Kabelführungen auf der Unterseite des Druckers. Zum Ethernet- Anschluss des PCs...
Es ist zunächst wichtig, mit den für das Netzwerk erforderlichen Einstellungen vertraut zu sein. Wenn ein DHCP-Netzwerk genutzt wird, sollte der Drucker eingeschaltet werden. Er stellt nun automatisch eine Verbindung mit dem Drahtlosnetzwerk her. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 102
Netzwerkeinstellungen eines Druckers mit einer LCD-Benutzeroberfläche (z.B. dessen IP-Adresse) manuell zugewiesen werden, wie im nächsten Verfahren beschrieben. Hinweis: Wenn ein Symboldrucker genutzt wird und die IP-Adresse unbekannt ist, sollte Intermec PrintSet 5 und eine PC-USB-Verbindung zur Konfiguration der Drahtlosnetzwerkeinstellungen eines Nicht-DHCP-Netzwerks verwendet werden.
Drucker eingeschaltet und mit dem Wi-Fi- oder Ethernet-Netzwerk verbunden sein. 1 Auf dem Desktop-PC einen Webbrowser starten. 2 In der Adressleiste die IP-Adresse des Druckers eingeben und die Eingabetaste drücken. Die Drucker-Webseite wird dargestellt. 3 Die Eingabetaste drücken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 104
7 Auf Kommunikation > Wireless 802.11 klicken. Die Seite „Wireless 802.11“ wird angezeigt. 8 Die Einstellungen je nach Bedarf ändern und auf Werksvoreinstellungen klicken, um die Wireless 802.11-Werksvoreinstellungen wiederherzustellen. 9 Am Ende auf Speichern klicken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Drucker von Ihrem Mobilcomputer aus zu finden. Bei installiertem Wi-Fi/Bluetooth-Modul: • wird das Bluetooth-Symbol in der Statusleiste auf den LCD-Druckerbildschirm angezeigt; • leuchtet das Bluetooth-Symbol in der Symbol-Druckerschnittstelle auf. ® Bereit Fingerprint 04.01.2014 10.200.27.89 12:00 Bluetooth-Symbol auf dem LCD-Display PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
6 Sicherstellen, dass der Bluetooth-Scanner eingeschaltet und erkennbar ist und sich im Bereich des Druckers befindet. 7 Mit dem Scanner den Scan-to-Connect-Barcode auf dem Etikett „Bluetooth-Einstellungen“ lesen. Der Drucker versucht, eine Verbindung mit dem Scanner herzustellen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
1 Auf dem Bildschirm „Bereit“ auf drücken. Das Hauptmenü wird angezeigt. 2 Einstellungen > Kommunikation > Bluetooth auswählen. 3 Die Einstellungen des Bluetooth-Geräts je nach Bedarf ändern. 4 Am Ende die Änderungen speichern und den Drucker erneut starten. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
6 Klicken Sie auf Kommunikation > Bluetooth. Die Seite für die Bluetooth-Einstellungen wird angezeigt. 7 Passen Sie die Bluetooth-Einstellungen entsprechend an. Wenn Sie auf Standardeinstellungen klicken, werden sämtliche Bluetooth-Standardeinstellungen wiederhergestellt. 8 Sobald Sie fertig sind, klicken Sie auf Speichern. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Druckersprachenbefehle direkt an den Drucker zu senden oder um bei der Ausführung einer Smart Printing-Anwendung Informationen einzugeben. Barcode-Scanner Verwenden Sie einen USB-Barcode-Scanner von Intermec für die Dateneingabe mittels Smart Printing-Anwendungen. Der Drucker unterstützt auch andere USB-Scanner, die über einen generischen Tastaturtreiber verfügen.
Gerät eine einzelne Partition und das Format FAT16 oder FAT32 hat. 2 Stecken Sie das Gerät in einen der USB-Host-Anschlüsse. USB-Host-Anschluss 3 Wenn Sie ein USB-Speichergerät an einen LCD-Drucker anschließen, wählen Sie für weitere Optionen Tools > USB-Menü. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Konfigurieren des Druckers In diesem Kapitel wird beschrieben, wie Sie die Druckereinstellungen über das Hauptmenü des Druckers oder die Webseiten anzeigen und ändern können.
Die Displayeinstellungen sind u. a. Helligkeit, Uhrzeit- und Datumsformat, Menüzugriffberechtigungen und Bildschirm-Timeout. Aktivieren und Deaktivieren der Wi-Fi-, Bluetooth- oder der virtuellen COM-Anschlusskommunikation. Aktiveren und Deaktivieren von Diensten wie Intermec SmartSystems, FTP, Telnet usw. Festlegen der Werte für die Wartungsmeldungen des Druckzählers und anderer Meldungen.
1 Öffnen Sie einen Webbrowser auf Ihrem PC. 2 Geben Sie die IP-Adresse Ihres Druckers in die Ziel- oder Adressleiste ein und drücken Sie danach auf Enter. Die Drucker-Webseite wird geöffnet. 3 Klicken Sie auf die Registerkarte Konfigurieren. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Sie sollten bereits über eine IP-Adresse verfügen. 1 Öffnen Sie einen Webbrowser auf Ihrem PC. 2 Geben Sie die IP-Adresse Ihres Druckers in die Ziel- oder Adressleiste ein und drücken Sie danach auf Enter. Die Drucker-Webseite wird geöffnet. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 115
E-Mail-Server-Informationen zu erhalten, oder wenn Sie eine Netzwerkverwaltungsanwendung wie Intermec SmartSystems verwenden, klicken Sie auf Netzwerkdienste. 7 Sie können die Einstellungen ändern, indem Sie in die Felder schreiben oder ein Element aus einer Liste auswählen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
„Einstellungen“ öffnet sich; das Feld Kommunikation ist bereits ausgewählt. Einstellungen Communications Drucken Systemeinstellungen Netzwerkdienste 3 Wählen Sie die zu konfigurierenden Einstellungen aus, und nehmen Sie die gewünschten Änderungen vor. 4 Speichern Sie die Änderungen wenn Sie dazu aufgefordert werden. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Assistenten in PrintSet 5 nutzen, die Sie durch die allgemeinen Konfigurationsvorgänge führen. 1 Stellen Sie sicher, dass Windows XP oder eine neuere Version auf Ihrem PC installiert ist. 2 Laden Sie PrintSet über die Download-Seite der Intermec-Website herunter: www.intermec.com/products/printers_media/software /index .aspx.
Sie können die Konfigurationseinstellungen auf Ihrem Drucker auch über SmartSystems anpassen. Der Client SmartSystems ist ab Werk auf dem Drucker installiert. Die Konsole ist eine Komponente von SmartSystems und über die Intermec-Website verfügbar. Um SmartSystems herunterzuladen, gehen Sie auf die Website www.intermec.com/products/smrtsysfoundation/index.aspx.
Hinweis: Für dieses Verfahren müssen Sie bereits auf der Drucker-Webseite angemeldet sein. 1 Klicken Sie auf der Drucker-Webseite auf die Registerkarte Verwalten. 2 Klicken Sie auf Profile. Die Liste Resident beinhaltet Profile, die auf dem Druckerspeicher gespeichert sind. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Sie können Profile über die Drucker-Webseite auf Ihren PC herunterladen, aktivieren und löschen. Hinweis: Für dieses Verfahren müssen Sie bereits auf der Drucker-Webseite angemeldet sein. 1 Klicken Sie auf der Drucker-Webseite auf die Registerkarte Verwalten. 2 Klicken Sie auf Profile. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Sie können ein gespeichertes LCD-Druckerprofil über das Hauptmenü auf einen anderen Drucker laden. 1 Drücken Sie auf dem Bildschirm „Bereit“ auf . Das Hauptmenü wird eingeblendet. 2 Wählen Sie Tools > Profile. Das Menü „Profile“ wird eingeblendet. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
1 Kopieren Sie die Dateien in das entsprechende Verzeichnis auf dem USB-Speichergerät. 2 Stecken Sie das Speichergerät in den USB-Host-Anschluss am Drucker. Das USB-Gerätemenü erscheint. 3 Wählen Sie Ressourcen installieren und drücken Sie dann PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Partition hat und als FAT16 oder FAT32 formatiert ist. 2 Stecken Sie das Speichergerät in den USB-Host-Anschluss am Drucker. Das USB-Gerätemenü erscheint. 3 Wählen Sie Ressourcen exportieren und drücken Sie dann Alle Anwendungen und Dateien im Druckerspeicher werden in das USB-Speichergerät kopiert. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Reihenfolge nach Namen findet. 1 Geben Sie das USB-Speichergerät in den USB-Anschluss des Druckers ein. 2 Drücken Sie auf dem Bildschirm Fertig . Das Hauptmenü wird eingeblendet. 3 Wählen Sie Tools > USB-Menü. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Ihrem WLAN- oder Ethernet-Netzwerk verbunden werden. 1 Starten Sie einen Browser auf Ihrem PC. 2 Geben Sie im Feld Standort oder Adresse die IP-Adresse des Druckers ein und drücken Sie Enter. Die Drucker-Webseite erscheint. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 128
Klicken Sie auf Hochladen. Die Anwendung oder Datei wird auf den Drucker hochgeladen. Um eine Anwendung oder Datei zu löschen, klicken Sie auf den Dateinamen in der Liste Vom Kunden hochgeladen und klicken Sie dann auf Löschen. Die Datei wird gelöscht. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Informationen nachzuschlagen oder den Support des Kundenservice anzufordern. Falls nach dem Besuch von Knowledge Central weitere Hilfestellung erforderlich ist, sollte der Produktsupport angerufen werden. In den USA und Kanada steht der Intermec-Produktsupport unter der folgenden Nummer zur Verfügung: 1-800-755-5505 Außerhalb der USA und Kanada die Webseite www.intermec.com...
Vergewissern Sie sich, dass die Einstellungen des funktioniert nicht. seriellen Anschlusses richtig konfiguriert sind. • Wenn Sie auf Ihrem PC den Windows-Treiber von Intermec für den Drucker RS-232 installiert haben, deinstallieren Sie den Treiber. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 132
Die Spannung am Druckkopf kann den falschen Wert aufweisen oder die Stromsteuerung funktioniert nicht einwandfrei. Hilfestellungen erhalten Sie von Ihrem Intermec-Vertreter. Es sind dunkle Linien entlang des Der Druckkopf kann verschmutzt sein. Reinigen Sie Medienverlaufs zu sehen. den Druckkopf. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 133
Sie die richtige Art von Band für den Drucker verwenden. • Falls Sie ein Band mit einem Kern ohne Kerben verwenden, müssen Sie den Bandkernadapter benutzen, damit die Bandzuführung ordnungsgemäß funktioniert. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 134
Registerkarte „Konfigurieren“ (Webseite) > Systemeinstellungen > E/A verwalten. Das Drucken auf regulären Medien (nicht RFID ist aktiviert. Deaktivieren Sie RFID von der RFID) ist langsam und stoppt zwischen den Webseite oder dem Hauptmenü. Etiketten. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 135
Mal, wenn ich ihn einschalte, Um dies zu verhindern, verwenden Sie Notepad, um Konfigurationsetiketten aus. eine .txt-Datei namens „STLABPD41nPM43.txt“ zu erstellen. Schreiben Sie „0“ in die Datei. Kopieren Sie die Datei nach /Start/Benutzerverzeichnis auf dem Drucker. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Führen Sie einen Testdruck aus, sobald der Treiber installiert ist. Wiederherstellung der Standardeinstellungen Die Wiederherstellung der Standarddruckereinstellungen ist möglich über: die Drucker-Webseite; • • das Drucker-Hauptmenü; • die Anwendung PrintSet 5. Weiter Informationen finden Sie in der Online-Hilfe für PrintSet. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Eingabetaste drücken. Die Drucker-Webseite wird dargestellt. 3 Oben rechts auf Anmeldung klicken. Die Anmeldeseite wird angezeigt. 4 Den Benutzernamen und das Passwort in die jeweiligen Felder eingeben und auf Anmeldung klicken. Standardbenutzername: itadmin Standardpasswort: pass. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 138
Das Kontrollkästchen Systemeinstellungen aktivieren, um die Werksvoreinstellungen der Systemeinstellungen (wie Medienbreite oder Wartungsmeldungen) wiederherzustellen. 7 Auf Werksvoreinstellungen wiederherstellen klicken. 8 Auf Ja klicken, um fortzufahren. Der Drucker wird erneut gestartet und die Werksvoreinstellungen der ausgewählten Einstellungen werden wiederhergestellt. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
5 Zum Fortfahren auf drücken. Die Werksvoreinstellungen werden wiederhergestellt und der Drucker wird erneut gestartet. Nach dem Startvorgang des Druckers wird der Einrichtungsassistent gestartet. 6 Den Anleitungen folgen, um den Assistenten fertig zu stellen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
So aktualisieren Sie die Drucker-Firmware Überprüfen Sie bitte regelmäßig, ob Aktualisierungen der Drucker-Firmware verfügbar sind. Aktualisierte Firmware kann Fehlerbehebungen oder zusätzliche hilfreiche Funktionen beinhalten. Sie finden die aktuellste Version der Firmware unter PD43 Downloads-Seite für Drucker unter www.intermec.com. Möglichkeiten zur Aktualisierung der Drucker-Firmware: •...
Dateien enthalten sind. 1 Vergewissern Sie sich, dass das USB-Speichergerät eine einzelne Partition sowie das Format FAT16 oder FAT32 hat. 2 Die Drucker-Firmware von der Intermec-Webseite herunterladen. 3 Die Firmware-Aktualisierungsdatei (gewöhnlich im .bin-Format) in das Stammverzeichnis des USB-Speichergeräts kopieren.
USB-Gerät, ohne dabei das USB-Menü zu nutzen. 1 Vergewissern Sie sich, dass das USB-Speichergerät eine einzelne Partition sowie das Format FAT16 oder FAT32 hat. 2 Die Drucker-Firmware von der Intermec-Webseite herunterladen. 3 Auf dem USB-Speichergerät das Verzeichnis „/firmware“ erstellen. 4 Die Firmware-Aktualisierungsdatei (gewöhnlich im .bin-Format) in dieses neue Verzeichnis kopieren.
Meldung bestimmt. Außerdem kann die Textmitteilung der Meldung geändert werden. Konfigurieren von Meldungen In diesem Abschnitt wird die Konfigurierung der Meldungen und des zugehörigen Texts erläutert. Die Meldungen werden auf der Drucker-Webseite konfiguriert. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 144
Zur Konfigurierung von Warnmeldungen auf Warnung klicken. Zur Konfigurierung von Informationsmeldungen auf Informationen klicken. 7 Die Meldungen je nach Bedarf ändern. Am Ende auf Speichern klicken. Um die Werksvoreinstellungen aller Meldungen auf der Seite wiederherzustellen, aufWerksvoreinstellungen klicken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Kein Druckkopf erkannt Der Drucker hat keinen Druckkopf erkannt. Das Druckkopfkabel prüfen. Fehlerhafter Punkt Der Druckkopf hat die Anzahl fehlerhafter Punkte erreicht, die in der Wartungsmeldungseinstellung „Fehlerhafte Punkte“ festgelegt wurde. Der Druckkopf muss ggf. ausgewechselt werden. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 146
Zeitpunkt sollte nichts an den Drucker gesendet werden. Drucker startet neu Der Drucker wird einen Neustart durchführen. Erst dann einen Kommunikationsversuch mit dem Drucker unternehmen, wenn der Drucker wieder bereit ist. Gestartet Der Drucker durchläuft den Startvorgang. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
1 Auf dem PC einen Browser öffnen. 2 In der Adressleiste die IP-Adresse des Druckers eingeben und die Eingabetaste drücken. Die Drucker-Webseite wird dargestellt. 3 Auf die Registerkarte Systeminformationen klicken. 4 Auf Statistik klicken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
2 In der Adressleiste die IP-Adresse des Druckers eingeben und die Eingabetaste drücken. Die Webseite des Druckers wird angezeigt. 3 Auf die Registerkarte Systeminformationen klicken. 4 Auf Druckzähler (Odometer) klicken. Die Liste der statistischen Werte des Druckzählers wird angezeigt. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Abreißschiene befindlichen Rückstände mit einem mit Isopropylalkohol angefeuchteten Wattebausch entfernt werden. 8 Nach dem Trocknen der Teile die Medien (und das Band) wieder in den Drucker einlegen. 9 Den Drucker schließen, wieder ans Netz anschließen und einschalten. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
4 Drücken Sie die Freigabetaste des Druckkopfs und fahren Sie den Druckkopf nach oben. Entfernen Sie bei einem Thermotransferdrucker das Band. 5 Drücken Sie die Druckkopfklemmen auseinander. Der Druckkopfhalter schwingt weg vom Mechanismus nach unten. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 152
Warnung: Berühren Sie nicht die Auflagefläche des Druckkopfs. 8 Schließen Sie das Bandkabel an den neuen Druckkopf an. 9 Schieben Sie den Druckkopf in die Halter im Druckmechanismus. 10 Drücken Sie den Druckkopf auf die Lagerbolzen im Mechanismus. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Reinigung der Spannrolle Befolgen Sie diese Schritte, um die Spannrolle im Rahmen der Standardwartung des Druckers zu entfernen, zu reinigen und zu ersetzen. Intermec empfiehlt, dass Sie die Spannrolle jedes Mal auf Verschmutzungen überprüfen und reinigen, wenn Sie die Medien ersetzen.
Seite 154
9 Führen Sie die Schritte 6 und 7 in umgekehrter Reihenfolge durch, um die Rolle einzulegen. 10 Drücken Sie die Klemmen in den Drucker, bis sie einrasten. 11 Ersetzen Sie die Medien im Drucker. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Drucker und eine Beeinträchtigung der Druckerfunktionalität verringert wird. Die Außenseite sollte mit einem weichen, mit Wasser oder einem milden Reinigungsmittel befeuchteten Tuch gereinigt werden. Den Drucker umgebende Oberflächen müssen ebenso sauber gehalten werden. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 156
Kapitel 6 — Wartung des Druckers PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
PD43c: 5,1 kg PD43c mit externem Medienhalter: 6,0 kg PD43: 8,3 kg Stromversorgung: PD43c: 24 VDC, 2,5 A (60 W) (externe Stromversorgung) PD43: 100 bis 240 VAC, 60 W Betriebstemperatur: 5 °C bis 40 °C Lagertemperatur: -40 °C bis 60 °C Rel.
Ressourcenetiketten Etikett Beschreibung Anwendungen Alle Intermec-Hilfsprogramme und von Anwendern installierte Anwendungen. Schriftarten Integrierte und von Anwendern installierte Schriftarten. Barcodes Integrierte Barcodes (Teil des Etiketts dargestellt). Bilder Alle Bilder (integrierte und vom Anwender installierte Bilder). PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 165
RAM insgesamt und ungenutzt Druckereinstellungsetiketten Etikett Beschreibung Medien und Drucken Aktuelle Einstellungen für die Medienhandhabung wie: • Medienbreite, -länge und -rand • Ausgewählte Medienart • Druckmethode (TTR oder DT) und -geschwindigkeit • Werte für Start- und Stoppanpassung PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 166
• Teilnetzmaske • Standardrouter • DHCP-Antwort • IPv6-Adresse und -Zuweisungsmethode • 802.11-MAC-Adresse • Netzwerkname (SSID) und -typ • Roaming-Status • Energiestatus • Kanal • Hidden SSID-Status • Landeszeichenfolge • MAC-Adresse der Zugangsstelle • RSSI PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 167
• Innere Authentifizierung • CA-Zertifikat • Client-Zertifikat • Client-Schlüssel • Server Common Name 1 und 2 • Validierung des Zertifikats • • PAC-Erfassung • Schnelles Roaming (CCKM) • Gemischtmodus (Gruppe = TKIP) • Supplicant-Status PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Anhang A — Technische Daten Druckqualitätsetiketten Hinweis: Obwohl Sie Prüfetiketten auf Medien jeder Größe drucken können, sind die Etiketten dafür ausgelegt, auf Medien von 10,16 cm x 15,24 cm gedruckt zu werden. Druckqualitätsetiketten Etikett Beschreibung Chess Diamond PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 169
Anhang A — Technische Daten Druckqualitätsetiketten (Fortsetzung) Etikett Beschreibung Pitch Pyramid Ruler PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 170
Anhang A — Technische Daten Druckqualitätsetiketten (Fortsetzung) Etikett Beschreibung Barcode Wrinkle PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Erkennen Legt fest, ob der Drucker von anderen Aktivieren Bluetooth-Geräten erkannt werden kann. Hauptschlüssel Legt den Hauptschlüssel fest, der beim Paaren von Kein(e) Bluetooth-Geräten mit dem Drucker verwendet wird. 1-16 Zeichen (Groß-/Kleinschreibung wird unterschieden). PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
„Mit PIN aktivieren“ eingestellt ist. 4-16 Zeichen. Bildschirm-Timeout Bestimmt, wie lange der Druckerbildschirm Deaktivieren eingeschaltet bleibt, bevor der Bildschirmschoner aktiviert wird. Vorschubtaste Bestimmt, ob die Vorschubtaste auf dem Aktivieren Druckertastenfeld aktiviert oder deaktiviert ist. Lautstärke Legt die Druckerlautstärke fest. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Auftreten Fehler – Band aufgebraucht Drucker im Deaktivieren 1 Auftreten Drucker im Pausenmodus Pausenmodus Drucker im Deaktivieren 1 Auftreten Drucker im Menümodus Menümodus Unterbrechung der Deaktivieren 1 Auftreten Fehler – Unterbrechung Anwendung der Anwendung PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 175
Wert erreicht. Druckzähler Deaktivieren Auftreten Warnung – Druckzähler (Odometer) (Drucker) (Drucker) hat einen voreingestellten Wert erreicht. Druckkopf Deaktivieren Auftreten Warnung – Druckkopf auswechseln auswechseln Druckkopf reinigen Deaktivieren Auftreten Warnung – Druckkopf reinigen PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Informationsmeldungen werden nach dem Starten bzw. Abschließen eines Druckauftrags oder beim Neustart des Druckers angezeigt. Diese Meldungen sind u. a.: • Abgeschlossener Druckauftrag • Drucker startet neu • Gestartet (wenn mit einem Druckauftrag begonnen wurde) PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Kommunikation > Ethernet klicken. Ethernet-Einstellungen Einstellung Beschreibung Standard IP-Zuweisungsmethode Gibt an, wie der Drucker die IP-Adresse erhält. DHCP (IPv4) IP-Adresse (IPv4) Legt die eindeutige Netzwerkebenenadresse fest, 0.0.0.0 die jedem Gerät in einem TCP/IP-Netzwerk zugewiesen wird (IPv4). PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seriennummer Systemstandort Legt den Standort des Druckers fest. Leere Zeichenfolge Systemverantwortlicher Legt den Namen des Drucker-Administrators Leere Zeichenfolge fest. XML-Antwortmodus Bestimmt, ob der Drucker XML-Antworten auf Deaktivieren Druckanforderungen (über Telnet und HTTP) liefert. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Hinweis: Wenn Sie einen Symboldrucker verwenden, der kein Netzwerkdrucker ist, müssen Sie PrintSet 5 über eine USB-Verbindung verwenden, um die Medieneinstellungen konfigurieren zu können. Medieneinstellungen Einstellungen Beschreibung Standard Medienart Wählt die Art der im Drucker eingelegten Medien Medien mit aus. Bundstegen PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 180
Everett WA 98203 Medienbreite Legt die Breite des druckbaren Bereichs fest, Variable gemessen vom Medienrand (X) entlang des Druckkopfs. Messeinheit wird mit dem Messeinheit-Parameter definiert. *935-044-001* INTERMEC 6001 36th Ave W Everett WA 98203 USA PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 181
Der Bereich beträgt -9999 bis +9999. Medienkalibriermodus Wählt den Modus aus, den der Drucker verwendet, Schnell um Medien zu kalibrieren. „Slow“ (langsam) verwenden, falls der Drucker Schwierigkeiten hat, Bundstege oder Markierungen von Medien zu identifizieren. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 182
Stellt eine Aktion für den Druckmechanismus ein, Keine Aktion wenn Sie ihn nach dem Öffnen wieder schließen: • Keine Aktion • Seitenvorschub – Der Drucker zieht ein Etikett ein. • Vorschubtest – Der Drucker druckt ein Konfigurationsetikett. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Kommunikation > Seriell > COM1 wählen. • Auf der Drucker-Webseite auf die Registerkarte Konfigurieren > Kommunikation > Seriell klicken. Hinweis: Diese Einstellungen sind nur dann zugänglich, wenn der Drucker über einen seriellen Anschluss mit einem PC verbunden ist. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 184
Deaktivieren verwendet wird, um die Datenübertragungsrate vom Host zu verwalten. Zeilenvorschubzeichen Definiert die Zeichen, die der Drucker wiederholt an den CR/LF Host sendet, um anzuzeigen, dass er sich zu einer neuen Zeile bewegt hat. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Deaktivieren verwendet wird, um die Datenübertragungsrate vom Host zu verwalten. Zeilenvorschubzeichen Definiert die Zeichen, die der Drucker wiederholt an den CR/LF Host sendet, um anzuzeigen, dass er sich zu einer neuen Zeile bewegt hat. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
RFID-Modul installiert ist. Virtueller COM Bestimmt, ob der USB-Anschluss als virtueller serieller Deaktivieren Anschluss verwendet werden kann. Wenn Sie diese Einstellung ändern, müssen Sie den Drucker erneut starten, um die neue Einstellung zu aktivieren. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Net1 Bestimmt, ob der Drucker Telnet zur Kommunikation Aktivieren mit Fingernet verwenden kann. SmartSystems Bestimmt, ob der Drucker über Intermec SmartSystems Aktivieren Foundation verwaltet werden kann. SNMP Bestimmt, ob der Drucker SNMP verwenden kann. Aktivieren Bestimmt, ob der Drucker den LPR-Dämon verwenden Aktivieren kann.
Messeinheit-Parameter definiert. Der Bereich beträgt 0 bis 4294967295. Fehlerhafter Punkt Legt die Anzahl fehlerhafter Punkte auf dem Druckkopf fest, bevor die Warnmeldung „Fehlerhafter Punkt“ gesendet wird (falls diese Warnmeldung konfiguriert ist). Der Bereich beträgt 0 bis 4294967295. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Hoc-Modus die Daten übertragen. Bereich: 1 bis 14. Hidden SSID Legt fest, ob der Funk nach SSIDs Ausschau halten darf, Deaktivieren die versteckt wurden, um die Verbindung nicht berechtigter Geräte mit dem Drahtlosnetzwerk zu verhindern. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Broadcast oder Unicast erhält. IP-Zuweisungsmethode Legt fest, auf welche Weise der Drucker eine Automatisch (IPv6) IP-Adresse erhält (für IPv6-Netzwerke). IP-Adresse (IPv6) Legt die eindeutige Netzwerkebenenadresse fest, 2001:db8:0:1::1/64 die jedem Gerät in einem TCP/IP-Netzwerk zugewiesen wird (IPv6). PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Legt das Passwort fest, das der Drucker zur Kein(e) Anmeldung beim Netzwerk verwendet. Bereich: 1-96 Zeichen. Anonymer Name Legt den äußeren EAP-Benutzernamen fest, den Anonym der Drucker zur Anmeldung beim Netzwerk verwendet. Die maximale Länge beträgt 96 Zeichen. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 192
Legt den PAC-Namen (Protected Access eap-fast.pac Credential) fest, der für die EAP-FAST-Authentifizierung verwendet wird. Der Drucker verwendet diese Datei, wenn „Acquire PAC“ (PAC anfordern) eingeschaltet ist und die derzeit installierte PAC-Datei den Drucken nicht beim Netzwerk authentifizieren kann. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 193
Server neu authentifizieren zu müssen. CCKM funktioniert nur in drahtlosen Netzwerken unter Verwendung von LEAP. Gemischtmodus Bestimmt, ob der Drucker TKIP oder AES für Deaktivieren (Gruppe = TKIP) Datenverschlüsselung verwenden kann, je nach Konfiguration der Zugangsstelle. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 194
Anhang B — Werksvoreinstellungen PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
über die Drucker-Webseite zur Verfügung. 1 Auf dem Desktop-PC einen Webbrowser starten. 2 In der Adressleiste die IP-Adresse des Druckers eingeben und die Eingabetaste drücken. Die Drucker-Webseite wird dargestellt. 3 Auf die Registerkarte INPrint klicken. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 197
Option Vom Kunden heruntergeladen klicken und dann das Webformular aus der Liste auswählen. • Zur Nutzung eines integrierten (von Intermec bereitgestellten) Formulars auf Resident (Integriert) klicken und dann das Webformular aus der Liste auswählen. 5 Die gewünschten Informationen in das Webformular eingeben.
Anhang C — Etiketten drucken mit INPrint Vordefinierte INPrint-Etikettenformate Vordefinierte INPrint-Etikettenformate und Beispielillustrationen Name des Formats Beispiel 203_returnadd_3x1.lbx minimal.lbx shipping.lbx 203_in_demo_4x6.lbx PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 199
Anhang C — Etiketten drucken mit INPrint Vordefinierte INPrint-Etikettenformate und Beispielillustrationen Name des Formats Beispiel 203_shipaddr_4x6.lbx lifetest.lbx PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 200
Anhang C — Etiketten drucken mit INPrint Vordefinierte INPrint-Etikettenformate und Beispielillustrationen Name des Formats Beispiel 203_packslip_4x6.lbx PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 201
2001, 2002, 2003, Ximian and contributors. Copyright (C) 2003 WIDE Project. https://fedorahosted.org/dhcpv6/ Copyright (c) 2002-2008 Matt Johnston https://matt.ucc.asn.au/dropbear/dropbear.html Portions copyright (c) 2004 Mihnea Stoenescu Copyright (c) 2004, Jan Kneschke, http://www.lighttpd.org/ incremental Copyright (C) 1994-2008 Lua.org, PUC- http://www.lua.org/ Rio. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 202
Protocol_, Digital Press, 1986. Copyright (c) 1997 Eric S. Raymond http://giflib.sourceforge.net/ Copyright (C) 1991-1998, Thomas G. http://www.ijg.org/ Lane. Copyright 2006 Richard Wilson http://www.netsurf-browser.org/projects/libnsbmp/ <richard.wilson@netsurf-browser.org> Copyright 2008 Sean Fox <dyntryx@gmail.com> Copyright (c) 1998-2009 Glenn Randers- http://www.libpng.org/pub/png/libpng.html Pehrson PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
Seite 203
(including negligence or otherwise) arising in any way out of the use of this software, even if advised of the possiblity of such damage. PD43 und PD43c Kommerzieller Drucker Benutzerhandbuch...
