Zusammenbau

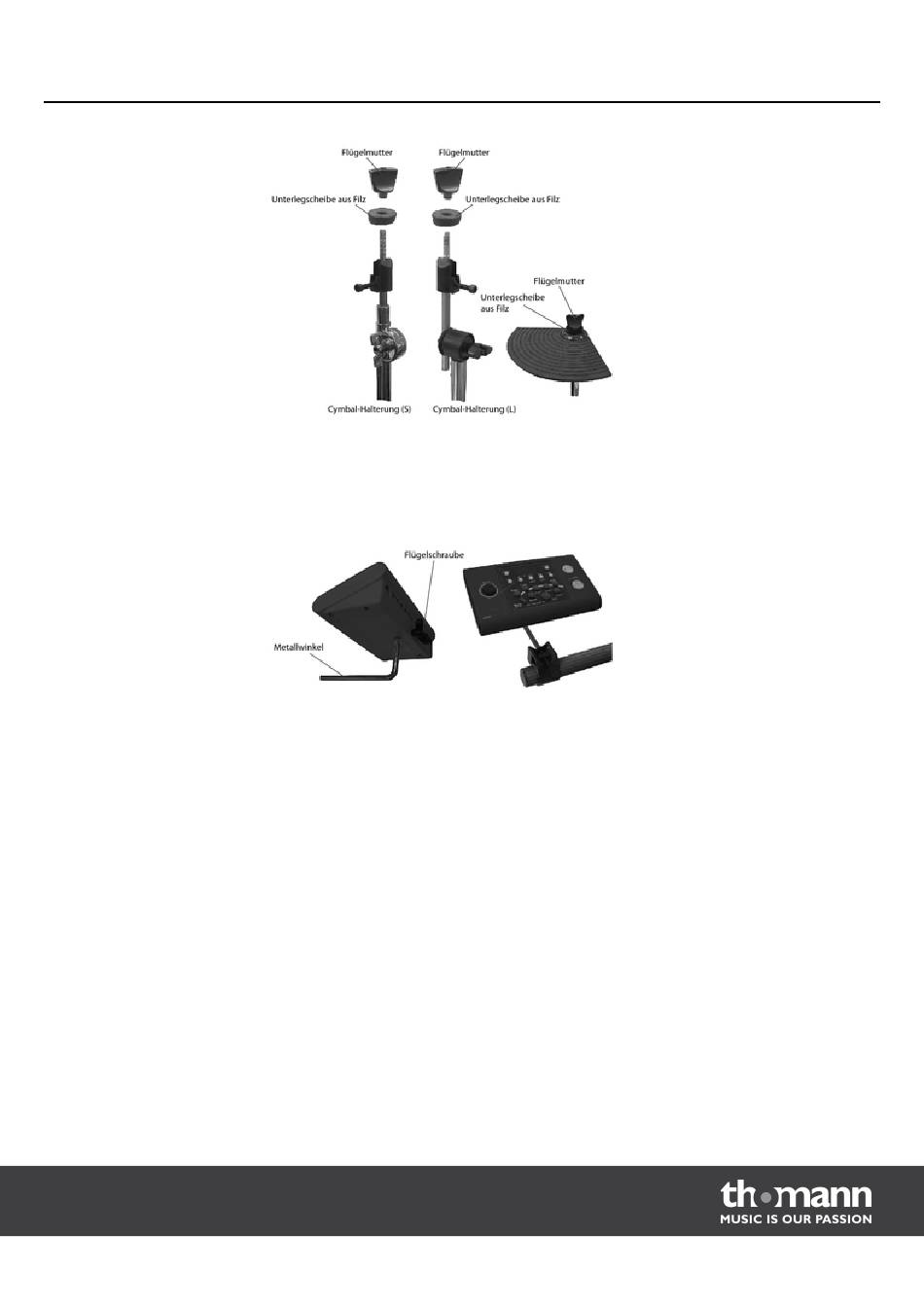

Schrauben Sie die Flügelmuttern an den Cymbal-Haltern ab und nehmen Sie die Filzscheiben von den Haltern. Setzen Sie die
Cymbals wie in der Abbildung dargestellt auf die Halter. Setzen Sie anschließend die Filzscheiben auf und befestigen Sie die
Cymbals mit den zugehörigen Flügelmuttern auf den Haltern.
Drum-Modul am Rack befestigen
Befestigen Sie das mitgelieferte L-Stück am Drum-Modul. Ziehen Sie die Flügelschraube des Moduls zunächst handfest an.
Schieben Sie dann das Kunststoffende des L-Stücks auf Anschlag in die vorgesehene Klemme am linken Seitenarm des Racks
(siehe Abbildung). Richten Sie das Modul am Rack nach Ihren Bedürfnissen aus und ziehen Sie die Flügelschraube am Modul und
die Schraube der Pad-Klemme am Rack anschließend gleichmäßig fest.
MPS-100
9
