Kapitel 2 Kontakt-Eingangs-/Ausgangs-Kommunikation
2.4 Einstellen und prüfen
2.4.1
Einstellen und prüfen
Anzeige
Position
Kommunikations
modus
Kontakt-Eingangs
signal 1
Kontakt-Eingangs
signal 1 Typ
Kontakt-Eingangs
signal 1
Verzögerungszeit-
schalter zum
Lesen
Kontakt-Eingangs
signal 1 AUS
Erfassungszeit-
schalter
Kontakt-Eingangs
signal 2
Kontakt-Eingangs
signal 2 Typ
Kontakt-Eingangs
signal 2
Verzögerungszeit-
schalter zum
Lesen
Kontakt-Eingangs
signal 2 AUS
Erfassungszeit-
schalter
Kontaktausgang 1
Funktion
Kontaktausgang 1
Betrieb
Gewählter Alarm
Kontakt-Ausgang
1
Kontaktausgang 2
Funktion
Kontaktausgang 2
Betrieb
Gewählter Alarm
Kontakt-Ausgang
2
Kontaktausgang 3
Funktion
Kontaktausgang 3
Betrieb
Gewählter Alarm
Kontakt-Ausgang
3
2.4 Einstellen und prüfen
2-4
Die nachfolgende Tabelle erläutert die Einstellpositionen des Kontakt-
Eingangs/Ausgangs-Signals und die Anfangswerte.

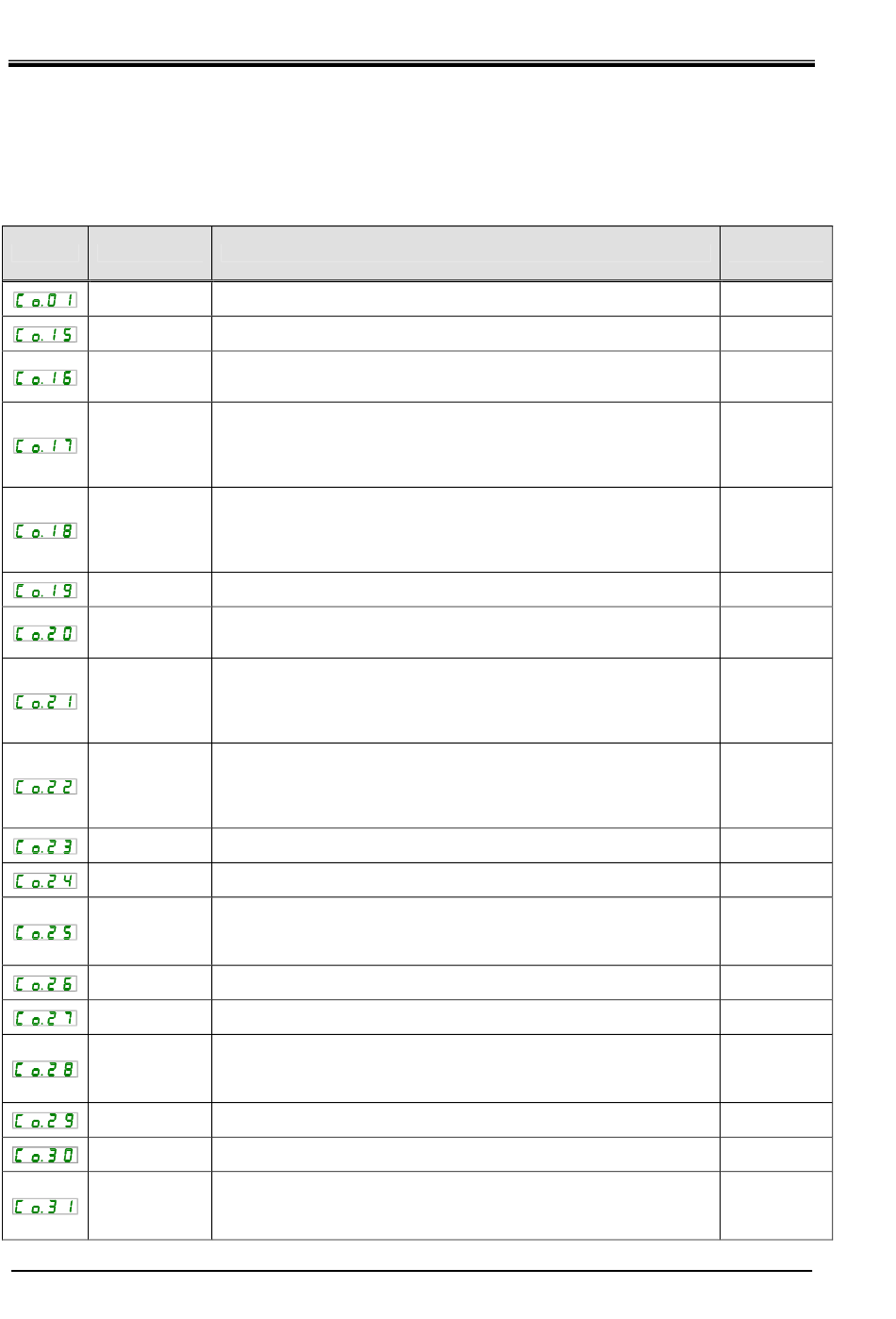

Tabelle 2.4-1 Liste der eingestellten Kommunikationspositionen
Zum Einstellen des Kommunikationsmodus dieses Produkts.
Zum Einstellen des Kontakt-Eingangssignals 1 der
Kontakt-Eingangs/Ausgangskommunikation.
Zum Einstellen der Eingangsart des Kontakt-Eingangssignals 1 der
Kontakt-Eingangs/Ausgangskommunikation. [----] wird angezeigt, wenn die
Einstellung des Kontakt-Eingangssignals 1 AUS ist.
Zum Einstellen des Verzögerungszeitschalters zum Lesen des
Kontakt-Eingangssignals 1 der Kontakt-Eingangs/Ausgangs-Kommunikation.
Wird verwendet, wenn die Einstellung des Kontakt-Eingangssignals 1 SW_A
oder SW_B ist. [----] wird angezeigt, wenn die Einstellung des
Kontakt-Eingangssignals 1 nicht SW_A oder SW_B ist.
Zum Einstellen des AUS-Erfassungszeitschalters des
Kontakt-Eingangssignals 1 der Kontakt-Eingangs/Ausgangs-Kommunikation.
Wird verwendet, wenn die Einstellung des Kontakt-Eingangssignals 1 SW_A
oder SW_B ist. [----] wird angezeigt, wenn die Einstellung des
Kontakt-Eingangssignals 1 nicht SW_A oder SW_B ist.
Zum Einstellen des Kontakt-Eingangssignals 2 der
Kontakt-Eingangs/Ausgangskommunikation.
Zum Einstellen der Eingangsart des Kontakt-Eingangssignals 2 der
Kontakt-Eingangs/Ausgangskommunikation. [----] wird angezeigt, wenn die
Einstellung des Kontakt-Eingangssignals 2 AUS ist.
Zum Einstellen des Verzögerungszeitschalters zum Lesen des
Kontakt-Eingangssignals 2 der Kontakt-Eingangs/Ausgangs-Kommunikation.
Wird verwendet, wenn die Einstellung des Kontakt-Eingangssignals 2 SW_A
oder SW_B ist [----] wird angezeigt, wenn die Einstellung des
Kontakt-Eingangssignals 2 nicht SW_A oder SW_B ist.
Zum Einstellen des AUS-Erfassungszeitschalters des
Kontakt-Eingangssignals 2 der Kontakt-Eingangs/Ausgangs-Kommunikation.
Wird verwendet, wenn die Einstellung des Kontakt-Eingangssignals 2 SW_A
oder SW_B ist. [----] wird angezeigt, wenn die Einstellung des
Kontakt-Eingangssignals 2 nicht SW_A oder SW_B ist.
Zum Einstellen der Ausgangssignal-Funktion von Kontakt-Ausgang 1 der
Kontakt-Eingangs/Ausgangskommunikation.
Zum Einstellen des Ausgangssignal-Betriebs von Kontakt-Ausgang 1 der
Kontakt-Eingangs/Ausgangskommunikation.
Zum Einstellen des gewählten Alarms von Kontakt-Ausgang 1 der
Kontakt-Eingangs/Ausgangskommunikation. [----] wird angezeigt, wenn die
Einstellung des Ausgangssignals des Kontakt-Ausgangs 1 nicht das gewählte
Alarmsignal ist.
Zum Einstellen der Ausgangssignal-Funktion von Kontakt-Ausgang 2 der
Kontakt-Eingangs/Ausgangskommunikation.
Zum Einstellen des Ausgangssignal-Betriebs von Kontakt-Ausgang 2 der
Kontakt-Eingangs/Ausgangskommunikation.
Zum Einstellen des gewählten Alarms von Kontakt-Ausgang 2 der
Kontakt-Eingangs/Ausgangskommunikation. [----] wird angezeigt, wenn die
Einstellung des Ausgangssignals des Kontakt-Ausgangs 2 nicht das gewählte
Alarmsignal ist.
Zum Einstellen der Ausgangssignal-Funktion von Kontakt-Ausgang 3 der
Kontakt-Eingangs/Ausgangskommunikation.
Zum Einstellen des Ausgangssignal-Betriebs von Kontakt-Ausgang 3 der
Kontakt-Eingangs/Ausgangskommunikation.
Zum Einstellen des gewählten Alarms von Kontakt-Ausgang 3 der
Kontakt-Eingangs/Ausgangskommunikation. [----] wird angezeigt, wenn die
Einstellung des Ausgangssignals des Kontakt-Ausgangs 3 nicht das gewählte
Alarmsignal ist.
Inhalt
Anfangswert
(Standardein
stellung)
LOC
RUN
ALT
-
-
AUS
ALT
-
-
RUN
A
AL.01
RMT
A
AL.01
ALM
B
AL.01
Serie HRS
